Настройка уведомлений
Настройка уведомлений
Из сети Интернет можно получать уведомления об обновлениях продуктов фирмы Autodesk. Для этого в строке состояния должен присутствовать значок
Операции с сетью Интернет
Приложение 3. Операции с сетью Интернет
Операции с сетью Интернет Публикация в Интернете Настройка уведомлений
Содержание
|
Публикация в Интернете
Публикация в Интернете
Другим средством публикации файлов рисунков в сети Интернет и генерации страниц в формате HTML является команда PUBLISHTOWEB (ОПУБЛИКОВАТЬ), которой соответствует пункт Publish to Web (Публикация в Интернете) падающего меню File (Файл).
Команда вызывает первую страницу (Begin (Начало)) окна программы-мастера работы с Web-страницами (Рисунок П3.2).
П3 1 Панель инструментов Web
Рисунок П3.1. Панель инструментов Web
![](image/risunok-p3-1-panel-instrumentov-web_1.gif)
В этой панели расположены четыре кнопки для обеспечения работы с сетью Интернет:
![](image/risunok-p3-1-panel-instrumentov-web_2.gif)
![](image/risunok-p3-1-panel-instrumentov-web_3.gif)
![](image/risunok-p3-1-panel-instrumentov-web_4.gif)
![](image/risunok-p3-1-panel-instrumentov-web_5.gif)
Кнопка
![](image/risunok-p3-1-panel-instrumentov-web_6.gif)
Если ввести в командной строке команду BROWSER (БРАУЗЕР), то система AutoCAD выдаст запрос:
Enter Web location (URL): (Введите Web-адрес (URL):)
Здесь тоже нужно ввести требуемый адрес, после чего система пытается с ним соединиться.
В примитивах рисунка в качестве гиперссылок (см. разд. 4.5) можно использовать ссылки на Web-страницы. Команда GOTOURL, вводимая из командной строки, позволяет перейти по адресу, который указан в качестве гиперссылки.
Для удобства хранения на Web-сервере файлов рисунков был создан специальный формат DWF, сохранение рисунков в котором обеспечивается командой PUBLISH (см. разд. 11.4.5).
Содержание
|
Вперед
|
П3 2 Страница Begin окна Publish to Web
Рисунок П3.2. Страница Begin окна Publish to Web
![](image/risunok-p3-2-stranica-begin-okna-publish-to-web_1.gif)
На этой странице нужно установить переключатель в одно из положений:
Create New Web Page (Создание новой Web-страницы);
Edit Existing Web Page (Редактирование существующей Web-страницы).
В первом случае вы получаете возможность создания файлов новой Web-страницы, во втором — редактирования ранее сформированной страницы.
Если выбран режим создания новой Web-страницы, то щелчок по кнопке Далее (Next) переводит вас на следующую страницу — Create Web Page (Создание Web-страницы) (Рисунок ПЗ.З). Если же выбрать режим редактирования существующей Web-страницы, то вы попадете сначала на страницу Edit Existing Web Page (Редактирование существующей Web-страницы), затем на страницу Describe Web Page (Описание Web-страницы). На этих страницах вам будет предоставлена возможность сначала выбрать ранее созданную Web-страницу, а затем — внести в нее изменения.
П3 4 Страница Select Image Type окна Publish to Web
Рисунок П3.4. Страница Select Image Type окна Publish to Web
![](image/risunok-p3-4-stranica-select-image-type-okna_1.gif)
В первом из раскрывающихся списков необходимо выбрать формат, в котором вы хотите разместить свой рисунок: DWF, JPEG или PNG (формат PNG используется для формирования растровых образцов рисунков AutoCAD). Для двух последних форматов (JPEG и PNG) становится доступным и второй список — Image size (Размер изображения), в котором следует выбрать строку, управляющую размером (и, значит, степенью сжатия): Small (Маленький), Medium (Средний), Large (Большой), Extra Large (Сверхбольшой).
Очередное окно — Select Template (Выбор шаблона) (Рисунок П3.5) задает форму Web-страницы.
Пользователю предлагаются четыре варианта шаблона:
Array of Thumbnails (Массив образцов);
Array plus Summary (Массив образцов с пояснениями);
List of Drawings (Список рисунков);
List plus Summary (Список рисунков с пояснениями).
Внешний вид всех вариантов шаблона приведен на Рисунок П3.6.
После указания варианта шаблона пользователь попадает в окно выбора темы (Рисунок П3.7).
П3 5 Страница Select Template окна Publish to Web

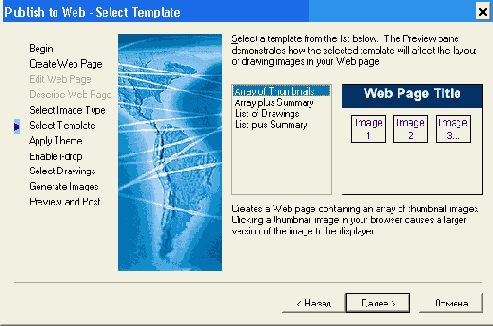

Рисунок П3.5. Страница Select Template окна Publish to Web
![](image/risunok-p3-5-stranica-select-template-okna-publish_1.gif)
П3 6 Шаблоны Webстраницы
Рисунок П3.6. Шаблоны Web-страницы
![](image/risunok-p3-6-shablony-web-stranicy_1.gif)
П3 7 Страница Apply Theme окна Publish to Web

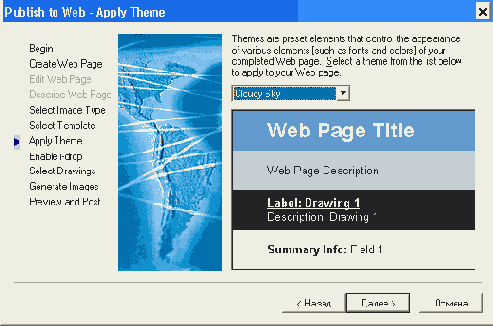

Рисунок П3.7. Страница Apply Theme окна Publish to Web
![](image/risunok-p3-7-stranica-apply-theme-okna-publish-to_1.gif)
Под темой (theme) в данном окне подразумевается цветовое и шрифтовое оформление. Пользователю доступны следующие темы:
Autumn Field (Осеннее поле);
Classic (Классика);
Cloudy Sky (Облачное небо);
Dusky Maize (Темная кукуруза);
Ocean Waves (Океанские волны);
Rainy Day (Дождливый день);
Supper Club (Вечерний клуб).
Далее идет страница Enable i-drop (Разрешить загрузку) (Рисунок П3.8).
П3 8 Страница Enable idrop окна Publish to Web

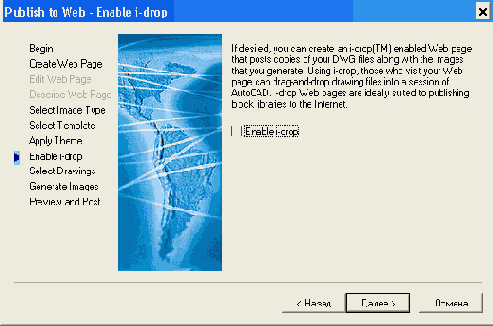

Рисунок П3.8. Страница Enable i-drop окна Publish to Web
![](image/risunok-p3-8-stranica-enable-i-drop-okna-publish_1.gif)
Если вы установите в этом окне флажок Enable i-drop (Разрешить загрузку), то на вашу Web-страницу вместе с растровыми образцами будут помешены DWG-файлы, которые любой посетитель сайта сможет загрузить в свой сеанс работы AutoCAD простым перетаскиванием.

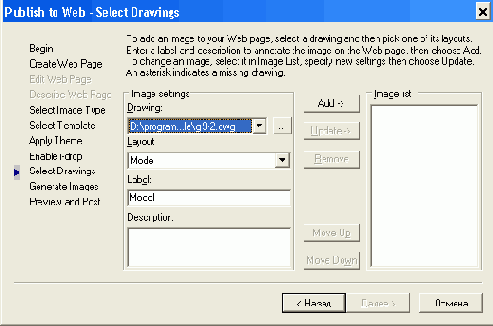

Страница Select Drawings (Выбор рисунков) (Рисунок П3.9) имеет область Image settings (Параметры рисунков), которая позволяет выбрать файл (раскрывающийся список Drawing (Рисунок)), указать имя нужной вкладки (раскрывающийся список Layout (Вкладка)), задать метку изображения (поле Label (Метка)) и комментарий (поле Description (Описание)). Метки выбранных рисунков помещаются в результирующий список (область Image list (Список изображений)) с помощью кнопки Add (Добавить). Для редактирования списка могут применяться кнопки Update (Изменить), Remove (Удалить), Move Up (Вверх), Move Down (Вниз).
П3 9 Страница Select Drawings окна Publish to Web
Рисунок П3.9. Страница Select Drawings окна Publish to Web
![](image/risunok-p3-9-stranica-select-drawings-okna-publish_1.gif)
Следующая страница — Generate Images (Генерация изображений) (Рисунок П3.10) — управляет процессом генерации изображений.
П3 10 Страница Generate Images окна Publish to Web

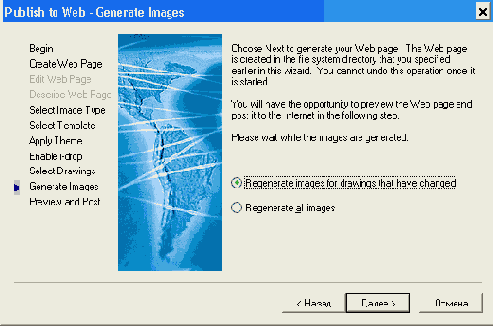

Рисунок П3.10. Страница Generate Images окна Publish to Web
![](image/risunok-p3-10-stranica-generate-images-okna_1.gif)
На этой странице нужно выбрать одно из двух положений переключателя:
Regenerate images for drawings that have changed (Регенерировать изображения для изменившихся рисунков);
Regenerate all images (Регенерировать все изображения).
В зависимости от выбора пользователя графические изображения будут пересчитаны либо частично (только для изменившихся рисунков), либо полностью.
П3 11 Страница Preview and Post окна Publish to Web

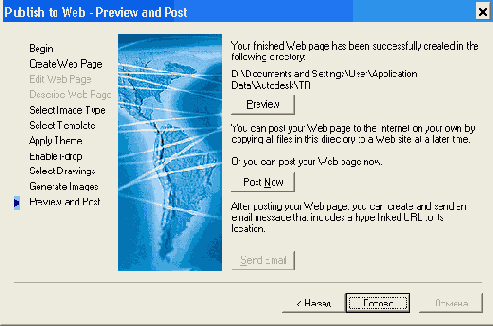

Рисунок П3.11. Страница Preview and Post окна Publish to Web
![](image/risunok-p3-11-stranica-preview-and-post-okna_1.gif)
Последняя страница программы-мастера — Preview and Post (Просмотр и размещение) (Рисунок П3.11) — сообщает о формировании файлов Web-страницы. Пользователю доступны кнопки:
Preview (Просмотр) — позволяет просмотреть созданную Web-страницу (Рисунок П3.12);
Post Now (Разместить) — позволяет выгрузить свою страницу на сервер сети Интернет;
Send Email (Послать сообщение по электронной почте) — формирует письмо электронной почты со ссылкой на адрес своей страницы.
Щелчок по кнопке Готово (Done) завершает работу с мастером создания Web-страницы. Результаты сохраняются в виде группы файлов, в которой основным является файл acwebpublish.htm (в примере на Рисунок П3.12 он открыт с помощью браузера).
Режим редактирования существующей Web-страницы работает аналогично.
П3 12 Пример Webстраницы

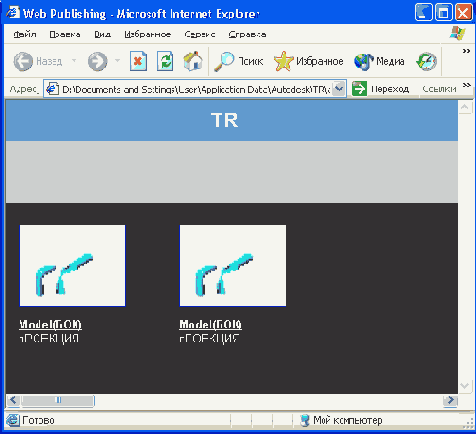

Рисунок П3.12. Пример Web-страницы, созданной командой PUBLISHTOWEB
![](image/risunok-p3-12-primer-web-stranicy-sozdannoj_1.gif)
П3 13 Диалоговое окно Tray Settings
Рисунок П3.13. Диалоговое окно Tray Settings
![](image/risunok-p3-13-dialogovoe-okno-tray-settings_1.gif)
В нижней части диалогового окна Tray Settings (Настройки лотка) расположены два переключателя, управляющие временем, на которое задерживаются на экране уведомления служб:
Display time (Показ в течение установленного времени) — задает конкретное время, на которое выводится окно уведомления; само время необходимо установить в раскрывающемся списке справа (от одной до десяти секунд);
Display until closed (Показ до закрытия) — задает неограниченное время показа уведомления (до тех пор пока пользователь сам не закроет окно уведомления).
Щелчок по значку
П3 14 Диалоговое окно Communication Center
Рисунок П3.14. Диалоговое окно Communication Center
![](image/risunok-p3-14-dialogovoe-okno-communication-center_1.gif)
В этом окне расположены три флажка, порядок которых соответствует последовательности шагов настройки:
Specify your country and preferred update frequency (Указать страну и частоту обновления) — вызывает диалоговое окно Configuration Settings (Параметры конфигурации) (Рисунок П3.15), рассматриваемое далее;
Connect to the Internet and download available information (Соединиться с Интернетом и получить доступную информацию) — выполняет соединение с Интернетом и выводит соответствующее окно уведомления:
Specify which information channels you wish to view (Указать каналы, которые вы хотите просматривать) — позволяет задать каналы, информацию которых нужно получать.
П3 15 Диалоговое окно Configuration Settings

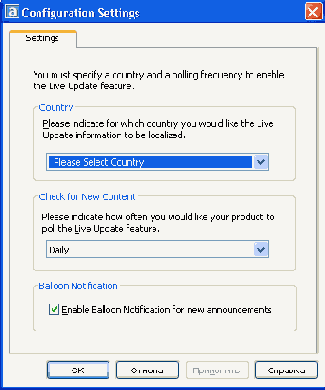

Рисунок П3.15. Диалоговое окно Configuration Settings
![](image/risunok-p3-15-dialogovoe-okno-configuration_1.gif)
В диалоговом окне Configuration Settings (Параметры конфигурации) (см. Рисунок ПЗ. 15) расположены три области, отвечающие за настройку уведомлений:
Country (Страна) — задается страна, по которой ищется информация для уведомлений;
Check for New Content (Проверить новое содержание) — выполняется повторная проверка информации;
Balloon Notification (Уведомление в форме воздушного шара) — уведомления генерируются над панелью задач в виде окон, имеющих желтый фон и форму, похожую на форму воздушного шарика.
Кнопки Refresh Content (Обновить содержание) и Settings (Настройки) диалогового окна Communication Center (Центр связи) (см. Рисунок П3.14) позволяют, соответственно, освежить содержание окон уведомлений и вызвать окно Configuration Settings (Параметры конфигурации) (см. Рисунок П3.15). Кроме того, через свой сайт www.autodesk.com фирма Autodesk оказывает различные услуги пользователям системы AutoCAD (доступ к библиотекам символов, ответы на вопросы и т. п.).
ПЗ З Страница Create Web Page окна Publish to Web

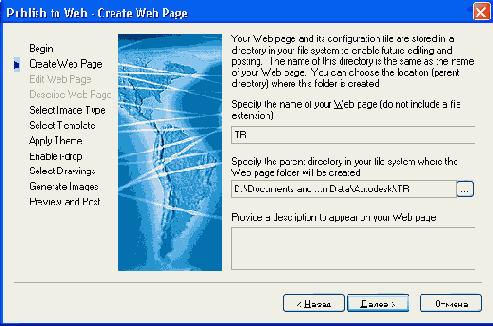

Рисунок ПЗ.З. Страница Create Web Page окна Publish to Web
![](image/risunok-pz-z-stranica-create-web-page-okna-publish_1.gif)
На странице Create Web Page (Создание Web-страницы) нужно заполнить три поля. В верхнем вводится имя вашей Web-страницы (например, Steel). В втором поле необходимо указать путь к папке, в которой будут сохранены файлы Web-страницы. По умолчанию AutoCAD предлагает путь к папке, в которой сохраняются настройки текущего пользователя (c:\Documents and Settings\...). С помощью щелчка по кнопке
