Рис. 9. схема укрепления бесшвей­ного...

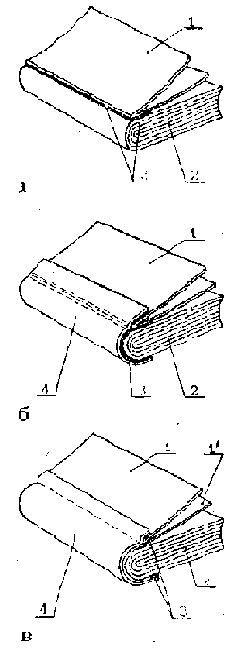

Рис. 10. Конструкции форзацев а — приклеиный форзац; б — приклеиный форзац с окантовкой; — составной форзац с фальчиком; 1 — 1' — форзац; 2 — тетрадь бло­ка; 3 — клеевой слой; 4 — окантовка



Рис. 9. Схема укрепления бесшвей­ного корешка: 1 — 2, 3 — 4 — пазы, образующие «ласточкин хвост»
И книгах большого объема используются приклейной форзац с окантовкой, ко­торая увеличивает прочность приклейного форзаца (рис. 10, б). В этом случае после приклейки форзаца к тетради блока кореш­ковая часть тетради окантовы­вается полоской ткани или про­чной бумаги шириной около 15 мм, густо смазанной клеем. Полоска окантовочного материала приклеивается так, чтобы она на 3 — 4 мм одним своим краем за-ходила на внутреннюю сторону тетради, огибала корешок тетради и большей своей частью заходила на приклейкой форзац. Длина окантовочного материала равна высоте блока.
Издания, рассчитанные на дли гельпое хранение и частое ис­пользование, обычно снабжают составным форзацем с фаль­чиком (рис. 10, в). Форзац со­стоит из двух листов бумаги: лист 1 имеет ширину на 5 — 6 мм меньше ширины тетради, а лист 1 — на столько же шире ее. Фальчнк 4 делают из хорошо на­крахмаленной ткани, ширина его около 15 мм. Длина фальчпка и высота листов форзаца равны высоте тетради 2 книжного блока.
Сборку этого форзаца удобно производить в такой последова­тельности. Складывают листы форзаца лицевыми сторонами друг к другу так, чтобы узкий лежал поверх широкого, а ко­решковая часть широкого листа выступала из-под корешковой части узкого на 3 — 4 мм. Узкий лист накрывают листом вспомо­гательной бумаги с отступом от корешковой части узкого листа на 3 мм. Выступающие из-под вспомогательной бумаги края двух листов форзаца смазывают клеем, убирают вспомогательный лист бумаги и сталкивают обе половинки форзаца на боковой обрез, противоположный кореш­ку. Сверху накладывают фаль-чик, выравнивая его по границе клеевой полосы узкого листа, и тщательно протпрают его в ме­стах приклейки к листам форза­ца. Форзац прикладывают к ге-тради, выровняв его по боковому обрезу, смазывают выступающую часть фальчика вдоль корешка на 5 мм и приклеивают его к внутренней стороне тетради, ак­куратно загнув и притерев его.
Рис. 10. Конструкции форзацев а — приклеиный форзац; б — приклеиный форзац с окантовкой; — составной форзац с фальчиком; 1 — 1' — форзац; 2 — тетрадь бло­ка; 3 — клеевой слой; 4 — окантовка

После прикрепления форзацев проклеенные корешки книжных блоков необходимо оклеить мар­лей с таким расчетом, чтобы на форзацы со стороны корешка блока заходили края марли по 15 — 20 мм. Если блок шился на тесьму, концы тесьмы длиной 15 — 20 мм приклеиваются к вне шним листам форзацев. Концы шнуров (при шитье на шнуры) перед подклейкой к форзацам необходимо растрепать и расплющить, для чего можно воспользо­ваться обыкновенным шилом, но лучше изготовить специальный инструмент — растрепку. Она представляет собой тонкую стальную пластинку толщиной 0,5 — 1 мм, в которой сделаны ко­сые прорези (чертеж растреп ки будет дан ниже). Кончик шнура захватывается в прорезь и на по­верхности пластины при помощи иглы или шпла растрепывается веерообразно или расплющива­ется молотком.

После оклейки марлей корешка книжного блока его следует вы­сушить под прессом. Для пред­охранения проклеенных мест от прилипания к рабочим поверхностям пресса пли струбцины вос­пользуйтесь прокладками из па­рафинированной бумаги или по­лиэтилена.
