8.1. Вставка и редактирование растровых изображений

Растровое изображение — это изображение, состоящее из точек (растров), которые благодаря цветам формируют рисунок. AutoCAD может прочитать файл с растровой картинкой и вставить его в текущий рисунок в виде цветного прямоугольника (аналогично внешней ссылке). Редактировать вставленное изображение на точечном уровне AutoCAD не может, но может выполнять подрезку, масштабирование, перенос и другие простые операции редактирования. При наложении одного растрового изображения на другое можно управлять порядком их следования (переносить на передний план или убирать на задний).
Для операций с растровыми изображениями используется команда IMAGE (ИЗОБ), которой соответствует кнопка
Команда IMAGE (ИЗОБ) вызывает диалоговое окно Image Manager (Диспетчер растровых изображений) (рис. 8.1).
Основную часть окна занимает перечень растровых изображений, вставленных в текущий рисунок. Диалоговое окно может выводиться не только в табличной форме, как это показано на рис. 8.1, но и в форме дерева (рис. 8.2).

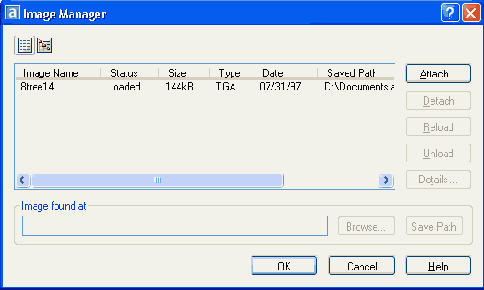

Рис. 8.1. Диалоговое окно Image Manager (табличная форма)

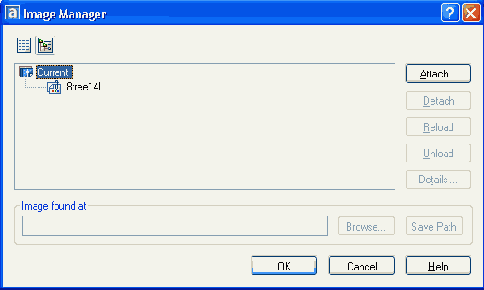

Рис. 8.2. Диалоговое окно Image Manager (форма дерева)

Управление формой диалогового окна выполняется с помощью расположенных в верхней части окна кнопок (Tree View (F4) (Дерево)), а также клавиш <F3> и <F4>. Табличная форма перечня (см. рис. 8.1) имеет следующие колонки:
  Image Name (Имя);   Status (Статус);   Size (Размер);  Туре (Тип);   Date (Дата);   Saved Path (Сохраненный путь).

Поясним два из перечисленных параметров (смысл же остальных колонок очевиден).
Параметр Status (Статус) может принимать следующие значения:
 Loaded (Загружено) — изображение найдено и загружено в рисунок;   Unload (Выгружено) — растровое изображение выгружено из рисунка;   Reload (Перегружено) — изображение загружено повторно;  Not Found (He найдено) — изображение не найдено ни по сохраненному пути, ни по одному из стандартных путей поиска.

Параметр Туре (Тип) указывает формат изображения. AutoCAD читает следующие форматы растровых файлов: BMP (расширения файлов — bmp, rle, dib), CALS1 (rst, gp4, mil, cal, cg4), FLIC (flc, fli), GEOSPOT (bil), IG4 (ig4), IGS (igs), JFIF (jpg), PCX (pcx), PICT (pet), PNG (png), RLC (rlc), TGA (tga), TIFF (tif, tiff).
Область Image found at (Изображение найдено в) показывает путь, по которому найдено изображение, помеченное в перечне. Кнопка Browse (Найти) позволяет вызвать окно поиска файла для загрузки помеченного изображения. Если файл найден, то можно сохранить его полный путь с помощью кнопки Save Path (Coxp. путь).
В правой части диалогового окна Image Manager (Диспетчер растровых изображений) собраны кнопки операций над изображениями:
 Attach (Вставить);  Detach (Удалить);  Reload (Обновить);  Unload (Выгрузить);  Details (Подробнее).

Для вставленного и отмеченного в перечне изображения можно с помощью кнопки Details (Подробнее) вызвать диалоговое окно Image File Details (Подробные сведения об изображении) (рис. 8.3), которое сообщает детальную информацию об изображении (имя, путь, размер, разрешение и др.).
Остальные четыре кнопки позволяют выполнить соответствующие им операции над изображениями. Кнопка Attach (Вставить) вызывает окно Image (Растровое изображение) (рис. 8.4), в котором можно задать имя вставляемого в текущий рисунок изображения.

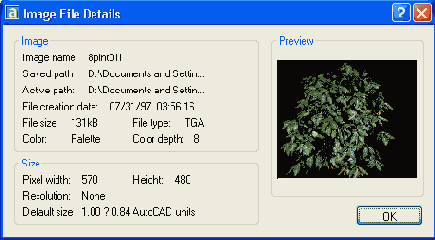

Рис. 8.3. Диалоговое окно Image File Details

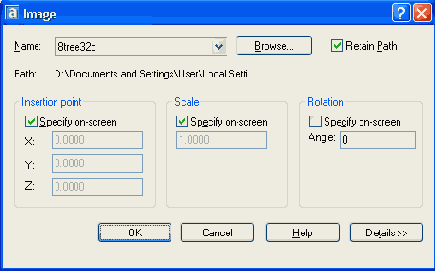

Рис. 8.4. Диалоговое окно Image

В этом окне раскрывающийся список Name (Имя) показывает имя вставляемого изображения. Если растровое изображение уже было вставлено в текущий рисунок, то его можно выбрать из самого раскрывающегося списка. Если оно еще не вставлялось, то необходимо с помощью кнопки Browse (Обзор) открыть окно поиска растрового файла и выбрать необходимый вам файл. После закрытия окна поиска имя выбранного вами файла отобразится в списке Name (Имя) диалогового окна Image (Растровое изображение), а путь к этому файлу укажет параметр Path (Путь). Области Insertion point (Точка вставки), Scale (Масштаб) и Rotation (Угол поворота) аналогичны одноименным разделам диалоговых окон вставки блоков и внешних ссылок (см. гл. 7). Кнопка Details (Подробнее) позволяет расширить вниз диалоговое окно Image (Растровое изображение) за счет подробной информации о выбранном изображении.
После задания параметров и закрытия диалогового окна Image (Растровое изображение) с помощью кнопки ОК система AutoCAD запрашивает у пользователя параметры только тех разделов, в которых был установлен флажок Specify on-screen (Указать на экране), и затем вставляет изображение. Рекомендуется масштаб указывать на экране, поскольку при движении мыши вправо AutoCAD прямоугольной рамкой показывает, как расположится внешний контур растрового изображения (рис. 8.5).

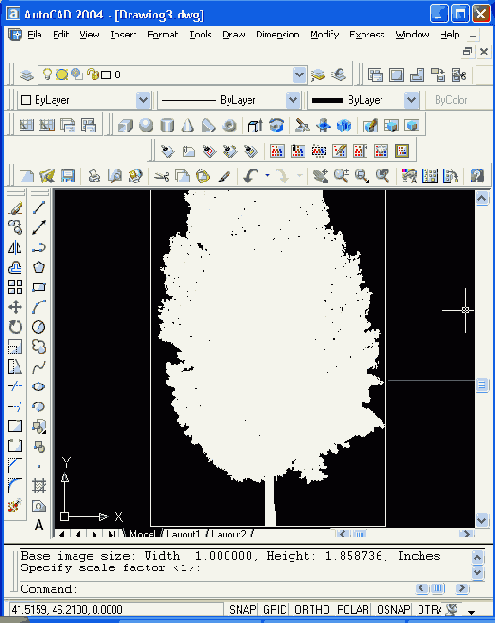

Рис. 8.5. Задание масштаба растрового изображения

В качестве масштаба при этом берется расстояние, в миллиметрах, от точки вставки до точки, в которой находится указатель мыши. На рис. 8.6 показан результат вставки двух растровых изображений (второе повернуто при вставке на 30°). Последнее вставленное изображение закрывает предыдущее.
Кнопка Detach (Удалить) диалогового окна Image Manager (Диспетчер растровых изображений) (см. рис. 8.1 и 8.2) удаляет из рисунка отмеченные растровые изображения (если при отметке держать нажатыми клавиши <Ctrl> или <Shift>, то можно в перечне пометить мышью сразу несколько имен).

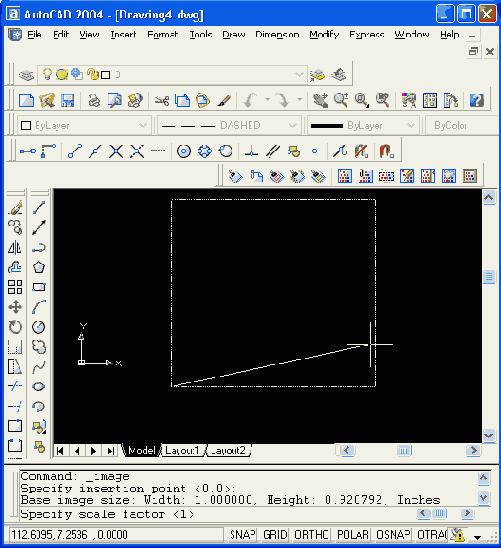

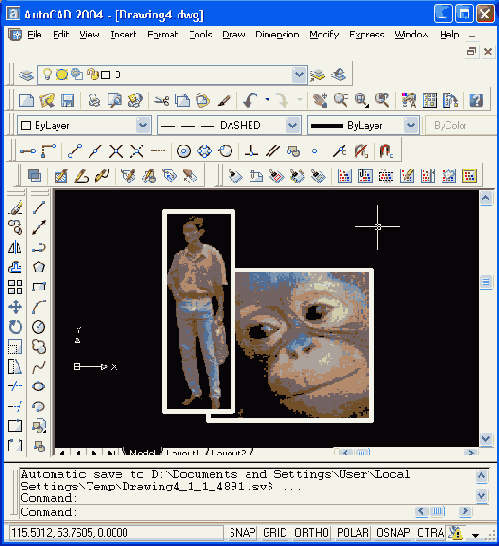

Рис. 8.6. Вставка растровых изображений

Кнопка Reload (Обновить) обновляет растровое изображение (это полезно, например, когда изображение было выгружено). Кнопка Unload (Выгрузить) временно выгружает отмеченное изображение, оставляя только его внешний контур. При выгруженных изображениях рисунок на экране регенерируется быстрее.
Для вставки растровых изображений, минуя диалоговое окно Image Manager (Диспетчер растровых изображений), можно использовать команду IMAGEATTACH (ИЗОБВСТАВИТЬ), которая вызывается с помощью кнопки
Имя примитива, который образуется от вставки растрового изображения, — IMAGE (это имя английское даже в русской версии системы AutoCAD). Информацию о свойствах этого примитива можно получить с помощью команд LIST (СПИСОК) или PROPERTIES (OKHOCB).
К растровым изображениям фактически следует отнести заливки (см. разд. 2.15). Если несколько растровых изображений вставлено с наложением, то каждое последующее ложится на экране поверх предыдущих. Однако при необходимости можно с помощью команды DRAWORDER (ПОРЯДОК), которой соответствует кнопка
Enter object ordering option [Above object/Under object/Front/Back] <Back>: (Задайте опцию перестановки [Перед объектом/За объектом/пЕредний план/зЛдний план] <зАдний>:)
Выберите опцию Front (пЕредний план). Система AutoCAD перерисует рисунок, но горизонтально расположенное изображение выйдет на передний план и окажется нарисованным на переднем плане, поверх всех остальных объектов (рис. 8.7).

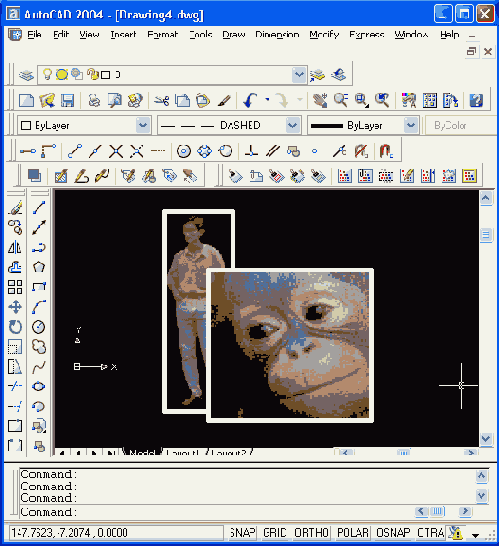

Рис. 8.7. Управление порядком следования изображений

Другие опции команды:
 Above object (Перед объектом) — помещает изображение перед другим объектом, который далее нужно будет указать;  Under object (За объектом) — помещает изображение под другой объект, который далее нужно будет указать;  Back (зАдний план) — переносит изображение на задний план (под все другие объекты).

В системе AutoCAD 2004 появилась специальная панель Draw Order (Порядок вывода) (рис. 8.8), четыре кнопки которой соответствуют четырем опциям команды DRAWORDER (ПОРЯДОК).



Рис. 8.8. Панель инструментов Draw Order

Команда DRAWORDER (ПОРЯДОК) может управлять порядком взаимного расположения не только растровых изображений, но и любых других примитивов.
Есть еще несколько команд, выполняющих операции с растровыми изображениями. Команда IMAGECLIP (ИЗОБРЕЗ), которой соответствуют кнопка
Команда IMAGECLIP (ИЗОБРЕЗ) запрашивает:
Select image to clip: (Выберите изображение для подрезки:)
Щелкните левой кнопкой мыши по границе изображения, которое нужно подрезать (если же мишень указателя мыши окажется внутри изображения, то программа его не обнаружит). Далее следующий запрос:
Enter image clipping option [ON/OFF/Delete/New boundary] <New>:
(Задайте опцию подрезки [Вкл/Откл/Удалить/Новый контур] <Новый>:)
 Возможны следующие опции:
 ON (Вкл) — включает подрезку изображения, если контур подрезки уже был задан и отключен;  OFF (Откл) — отключает подрезку, хотя контур подрезки задан;   Delete (Удалить) — удаляет контур подрезки;  New boundary (Новый контур) — задает новый прямоугольный или многоугольный контур подрезки.

Рассмотрим опцию New boundary (Новый контур). При выборе этой опции AutoCAD запрашивает:
Enter clipping type [Polygonal/Rectangular] <Rectangular>:
(Тип контура подрезки [Многоугольный/Прямоугольный] <Прямоугольный>:)
Контур подрезки может быть прямоугольным или многоугольным. Для прямоугольного контура нужно задать два противоположных угла прямоугольной рамки, а для многоугольного — указать несколько точек, образующих замкнутый контур, но без самопересечений. В обоих случаях вводимые точки корректируются системой AutoCAD, если точки указаны за пределами изображения. Пример результата подрезки растрового изображения многоугольным контуром приведен на рис. 8.9.

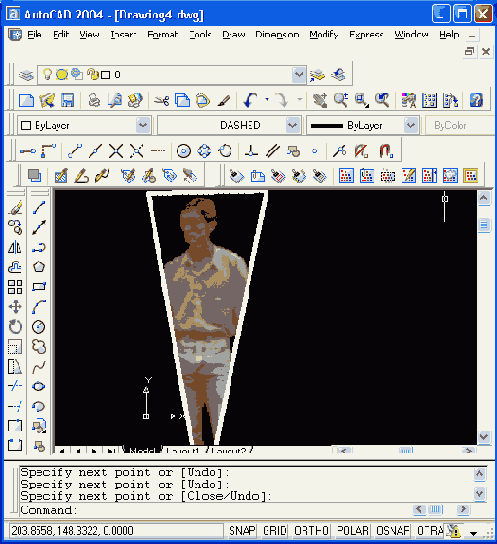

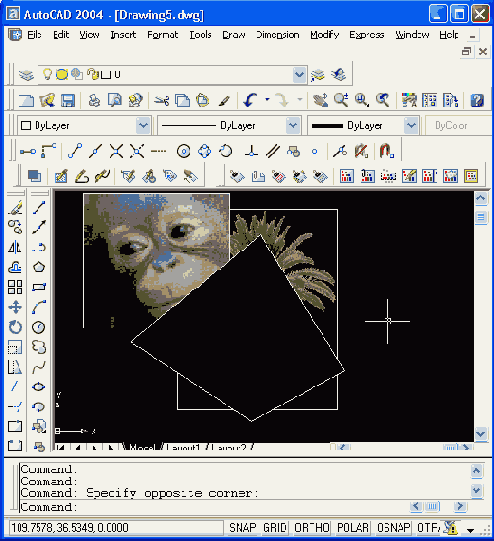

Рис. 8.9. Подрезка растрового изображения

Контур изображения может быть погашен и снова включен с помощью команды IMAGEFRAME (ИЗОБКОНТУР), которой соответствуют кнопка
Команда запрашивает:
Enter image frame setting [ON/OFF]: (Контур подрезки изображения [Вкл/Откл]:)
В скобках в качестве значения по умолчанию при этом запросе выдается текущее состояние контура.
Изображение с отключенным контуром недоступно для любых операций редактирования.
Команда IMAGEADJUST (ИЗОБРЕГУЛ), которой соответствуют кнопка
Команда выдает запрос на указание изображения и затем вызывает диалоговое окно Image Adjust (Регулировка изображения) (рис. 8.10).



Рис. 8.10. Диалоговое окно Image Adjust

Пользователь может менять характеристики изображения, корректируя значения параметров трех областей: Brightness (Яркость), Contrast (Контрастность) и Fade (Слияние с фоном) в диапазоне от 0 до 100. Любое изменение отражается в образце или иначе области просмотра, расположенном в правой части диалогового окна. Если параметр Fade (Слияние с фоном) установить равным 100, то изображение полностью сольется с фоном. Кнопка Reset (Сброс) восстанавливает стандартные значения (50, 50 и 0).
Команда IMAGEQUALITY (ИЗОБКАЧЕСТВО) управляет качеством вывода изображения на экран. Команде соответствуют кнопка
Команда IMAGEQUALITY (ИЗОБКАЧЕСТВО) запрашивает:
Enter image quality setting [High/Draft]: (Качество изображения [Высокое/Черновое]:)
В случае выбора опции Draft (Черновое) при регенерации или открытии рисунка растровые изображения выводятся быстрее, но с худшим качеством. Рекомендуется опция High (Высокое).
Некоторые типы растровых изображений обладают свойством прозрачности, при включении которого на экране становятся видимыми нарисованные под ними объекты. Команда TRANSPARENCY (ПРОЗРАЧНОСТЬ) управляет этим свойством. Этой команде соответствуют кнопка
Команда вначале запрашивает выбрать изображение, а затем выдает следующий запрос:
Enter transparency mode [ON/OFF]: (Состояние прозрачности [Вкл/Откл]:)
В случае ответа ON (Вкл) прозрачность изображения включается, в случае OFF (Откл) — выключается. В первый момент сразу после вставки изображения его прозрачность отключается.
Команды работы с изображениями доступны и через контекстное меню, вызываемое с помощью правой кнопки мыши при высвеченных ручках какого-нибудь из растровых изображений.
Система AutoCAD может сохранять образ графического экрана (или активного видового экрана, если графический экран разделен на несколько видовых — см. разд. 9.2) в растровом формате. Это может быть выполнено с помощью команды SAVEIMG (СОХРИЗОБ) или соответствующего ей пункта падающего меню Tools | Display Image | Save (Сервис | Изображения | Сохранить). Эта команда вызывает диалоговое окно Save Image (Сохранение изображения) (рис. 8.11).

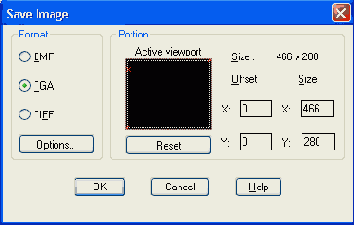

Рис. 8.11. Диалоговое окно Save Image

Прежде всего, в области Format (Формат) с помощью соответствующего переключателя необходимо выбрать один из трех растровых форматов (BMP, TGA, TIFF), в которых может быть сохранен образ графического экрана (в образ не включаются плавающие панели и перекрестие устройства указания). При выборе форматов TGA и TIFF пользователю становится доступной кнопка Options (Параметры), расположенная в нижней части области Format (Формат). Эта кнопка вызывает диалоговые окна TGA Options (Параметры TGA) или TIFF Options (Параметры TIFF), в которых можно с помощью переключателя указать, использовать сжатие форматов или нет (в сжатом виде растровые файлы занимают на диске меньше места, но дольше обрабатываются).
В области Portion (Часть) нужно задать, какая часть графического экрана подлежит сохранению. В правом верхнем углу поля параметр Size (Размер) указывает размер полного экрана в точках (пикселах) по горизонтали и вертикали. Два поля Offset (Смещение) задают смещение, в пикселах, левого нижнего угла сохраняемой части экрана от левого нижнего угла графического экрана, который имеет координаты X = 0, Y = 0. Правый верхний угол сохраняемой части экрана задается с помощью полей Size (Размер). Его значения по осям X и Y должны быть заданы так, чтобы сохраняемая часть не вышла за пределы полного графического экрана. Заданные пользователем значения отображаются в графическом поле просмотра Active viewport (Активный видовой экран), которое показывает границы полного экрана и границы сохраняемой части (см. рис. 8.11).
Кнопка Reset (Сброс) позволяет вернуть установки границ к значениям по умолчанию, которые соответствуют полному графическому экрану.
После нажатия кнопки ОК система AutoCAD вызывает диалоговое окно Image File (Файл изображения), в котором расширение (bmp, tga или tif) будущего файла определено заданным растровым форматом (BMP, TGA или TIFF), а имя файла должен задать пользователь. По умолчанию предлагается имя, идентичное имени текущего рисунка.


8.2. Примитив WIPEOUT

Иногда требуется в созданном рисунке просто закрыть цветом фона какие-то линии или их части. Для этого в системе введен новый тип растровых изображений — пятно, создаваемый командой WIPEOUT (наименование команды в русскоязычной версии на момент написания книги не известно). Фактически это растровое изображение многоугольной формы, заполненное точками цвета фона рисунка.
Для построения примитива WIPEOUT можно заранее нарисовать в виде полилинии замкнутый контур, который должен закрыть какие-то объекты рисунка. Для примера возьмем полилинию, созданную командой RECTANG (ПРЯМОУГ). Теперь введем с клавиатуры команду WIPEOUT или выберем пункт Wipeout (Пятно) из падающего меню Draw (Рисование).
Команда WIPEOUT начинает с запроса:
Specify first point or [Frames/Polyline]<Polyline>: (Первая точка или [Границы/Полилиния] <Полилиния>:)
Теперь в случае указания точки система будет в цикле спрашивать следующие точки создаваемого многоугольного замкнутого контура, который станет границей пятна (окончание ввода точек — нажатие клавиши <Enter>). Выберем опцию Polyline (Полилиния).
Последует запрос: Select a closed polyline; (Выберите замкнутую полилинию:)
Укажите предварительно построенный прямоугольник.
Еще один запрос:
Erase polyline [Yes/No] <No>: Стереть полилинию [Да/Нет] <Нет >:
В случае ответа Yes (Да) полилиния будет удалена, в случае ответа No (Нет) — сохранится в рисунке. Выберите опцию Yes (Да). Результат операции приведен на рис. 8.12.



Рис. 8.12. Вставка пятна

На рисунке видно, что хотя полилиния была удалена, но контур пятна остался видимым. Для отключения контуров всех объектов WIPEOUT следует воспользоваться опцией Frames (Контуры) команды WIPEOUT и в ответ на запрос
Enter mode [ON/OFF] <ON>: (Введите режим [Вкл/Откл] <Вкл >:)
Ответ OFF (Откл) отключает контуры всех пятен.
С помощью пятна можно "заклеить" лишние части вашего рисунка, не прибегая к операциям редактирования (стирания, обрезки и т. п.). Пятно имеет те же свойства, что и растровое изображение, поэтому к нему можно применять команду DRAWORDER (ПОРЯДОК), которую можно вызвать с помощью кнопки


8.3. Импорт из других форматов

В падающем меню Insert (Вставка) имеется шесть пунктов, которые позволяют импортировать в рисунок системы AutoCAD файлы еще некоторых форматов.
Перечислим эти пункты:
 3D Studio (Файл 3D Studio) — выполняет импорт файлов системы 3ds max (команда 3DSIN (ИМПОРТЗДС)), с передачей геометрии и данных о тонировании, сетях, материалах, источниках света и камерах;  ACIS File (Файл ACIS) — задает импорт файлов в формате ACIS, предназначенном для хранения геометрии пространственных твердотельных объектов (команда ACISIN (ИМПОРТТЕЛ));  Drawing Exchange Binary (Файл DXB) — выполняет импорт файлов в двоичном обменном формате DXB (команда DXBIN (ИМПОРТД));  Windows Metafile (Метафайл Windows) — задает импорт графических метафайлов Windows (команда WMFIN (ИМПОРТМТФ));  OLE Object (Объект OLE) — выполняет вставку связанного или внедренного объекта из программы, поддерживающей технологию OLE, например, Microsoft Word или Microsoft Excel (команда INSERTOBJ (ВСТОБЪЕКТ));  Markup (Пометка) — задает вставку пометок к текущему чертежному файлу, сохраненных в файле формата RML с помощью модуля Volo View Express фирмы Autodesk (команда RMLIN (ПОМЕТКА)).

Импорт файлов четырех первых форматов (соответствующие расширения файлов — 3ds, sat, dxb, wmf) выполняется одинаково, поэтому рассмотрим его на примере вставки файла формата WMF (метафайла Windows, в котором геометрия объектов сохраняется не в точечном, а в векторном виде). Команда WMFIN (ИМПОРТМТФ) начинает работу с открытия диалогового окна Import WMF (Импорт WMF), которое имеет стандартную форму окна выбора файлов с заданным расширением wmf.
Выберем для примера файл J01572763.wmf из числа файлов, поставляемых вместе с Windows XP Professional. После указания имени вставляемого файла AutoCAD выдает запрос:
Specify insertion point or [Scale/X/Y/Z/Rotate/PScale/PX/PY/PZ/PRotate]:
(Точка вставки или [Масштаб/Х/У/2/ ПОворот/ПМасштаб/ПХ/ПУ/П2/ ППоворот]:)
Такой же запрос выдает и команда INSERT (ВСТАВИТЬ) при вставке блока. Дальнейшие действия по вставке метафайла аналогичны действиям при вставке блока. При задании параметров вставки изображение метафайла перемещается вместе с курсором (рис. 8.13).



Рис. 8.13. Импорт файла формата WMF

В результате операции импорта новый объект оформляется как вхождение блока с именем, содержащим префикс WMF.
Команда IMPORT (ИМПОРТ), которой соответствует кнопка

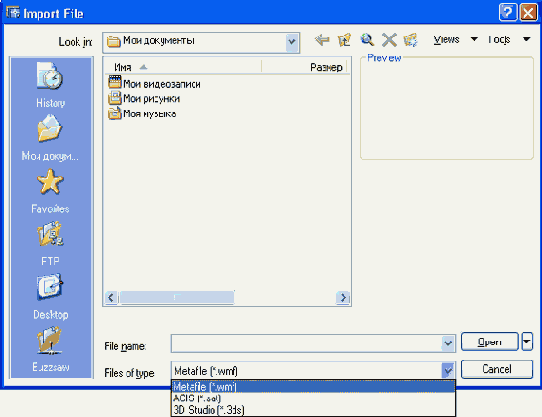

Рис. 8.14. Диалоговое окно Import File

Специальная команда — INSERTOBJ (ВСТОБЪЕКТ) — позволяет вставлять в рисунок документы, созданные Windows-приложениями. Этой команде соответствуют кнопка
Команда INSERTOBJ (ВСТОБЪЕКТ) вызывает диалоговое окно Вставка объекта (Insert Object) (рис. 8.15), которое в русской версии Windows выводится на русском языке.
В центральной части диалогового окна в списке Тип объекта (Object Type) располагается список документов всех приложений Windows, установленных на вашем компьютере и поддерживающих OLE-технологию (технологию связывания и внедрения). Данная технология предусматривает два варианта вставки одного документа в другой: связывание и внедрение. При связывании создается ссылка на другой файл документа, который можно редактировать, не выходя из основного документа. При внедрении либо создается новый документ другого типа, который помещается внутрь основного документа, либо в основной документ вставляется содержимое другого документа, но связь с файлом-источником утрачивается. В обоих случаях на время создания или редактирования вставленного документа в отдельное окно загружается его собственное приложение. Вариант связывания аналогичен вставке внешней ссылки, а вариант внедрения — вставке файла как блока.

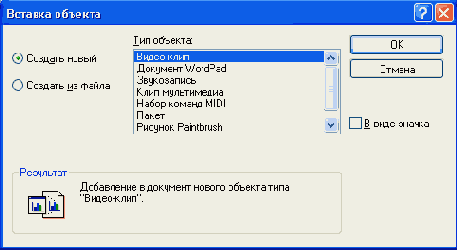

Рис. 8.15. Диалоговое окно Вставка объекта (режим Создать новый)

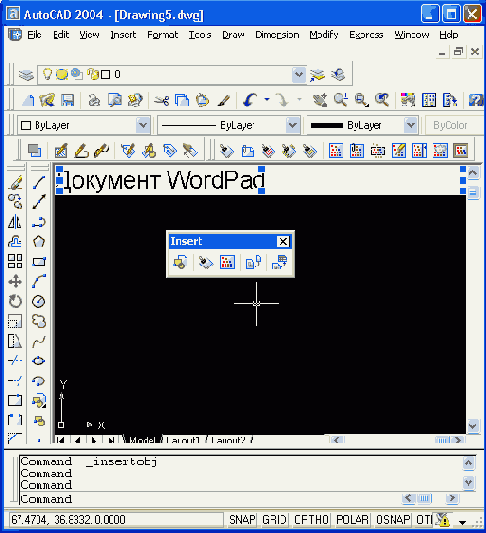

Для примера рассмотрим операцию вставки в рисунок системы AutoCAD текстового документа, созданного в Microsoft Word. В левой части открытого диалогового окна Вставка объекта (Insert Object) (см. рис. 8.15) нужно выбрать либо переключатель Создать новый (Create New), либо Создать из файла (Create from File). Первый вариант означает, что мы создадим совершенно новый текстовый документ, который будет внедрен внутрь рисунка AutoCAD и не будет существовать в виде отдельного файла Microsoft Word. Выбор переключателя Создать из файла (Create from File) означает, что нужно будет указать файл с вставляемым текстовым документом. В этом случае диалоговое окно Вставка объекта (Insert Object) изменит свой начальный вид на вид, приведенный на рис. 8.16.



Рис. 8.16. Диалоговое окно Вставка объекта (режим Создать из файла)

В данном диалоговом окне нужно будет определить имя вставляемого файла, для чего необходимо либо в поле Файл (File) ввести полное имя вставляемого файла, либо выбрать файл с помощью кнопки Обзор (Browse), которая откроет диалоговое окно поиска файла. Установленный флажок Связь (Link) будет означать, что документ вставляется со связыванием, а сброшенный — что документ внедряется. Дальнейшие действия пользователя в этом окне аналогичны действиям в режиме Создать новый (Create New), к которому мы и возвращаемся.
В режиме Создать новый (Create New) в списке Тип объекта (Object Type) диалогового окна Вставка объекта (Insert Object) (см. рис. 8.15) отметим строку Документ Microsoft Word (Microsoft Word Document). Флажок В виде значка (Display as Icon) устанавливать не будем (при установке флажка документ вставится в рисунок не в естественном виде, а в виде условного значка Word Pad с подписью Документ.
Далее нажмем кнопку ОК. После этого в оперативную память подгружается необходимое программное обеспечение и открывается окно Word Pad. Введите в этом окне ваш текст и отформатируйте его средствами Word (рис. 8.17).

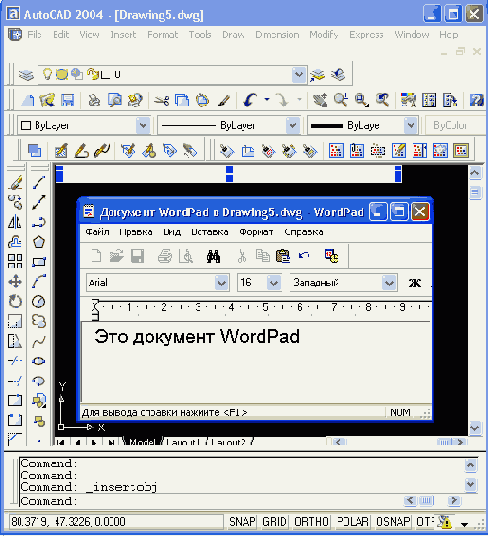

Рис. 8.17. Окно Документ в Drawing 1 — Word Pad

В названии окна у вас вместо Drawing 1 может быть другое имя (т. е. имя вашего текущего рисунка). Дальше в падающем меню Файл Word Pad выберите Закрыть и вернуться Документ в Drawing!. Окно Word Pad закроется, и ваш документ окажется вставленным в верхний левый угол графического экрана (зона документа имеет белый фон), поверх которого появится диалоговое окно OLE Properties (Свойства OLE) (рис. 8.18).

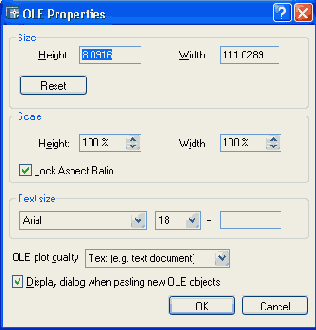

Рис. 8.18. Диалоговое окно OLE Properties

В этом окне есть возможность подкорректировать параметры вставляемого документа с помощью параметров следующих областей:
 Size (Размер) — задает, в миллиметрах, высоту и ширину зоны документа в рисунке с помощью полей Height (Высота) и Width (Ширина); кнопка Reset (Сбросить) устанавливает размер зоны документа по умолчанию;  Scale (Масштаб) — устанавливает масштаб вставки документа в процентах от исходного размера, с помощью счетчиков Height (Высота) и Width (Ширина); если установить флажок Lock Aspect Ratio (He изменять пропорции), то изменение одного параметра (высоты или ширины) будет автоматически менять значение второго параметра;  Text size (Размер текста) — меняет имя шрифта (левый параметр, выбираемый из раскрывающегося списка) и устанавливает соответствие между размером шрифта в пикселах (средний параметр) и единицах рисунка (правый параметр).

В раскрывающемся списке OLE plot quality (Качество печати OLE) можно установить качество печати вставленного документа, выбираемое из четырех допустимых значений.
Установка флажка Display dialog when pasting new OLE object (Выводить это окно при вставке новых объектов) заставляет автоматически вызывать диалоговое окно OLE Properties (Свойства OLE) при вставке очередного OLE-объекта.
Закройте диалоговое окно OLE Properties (Свойства OLE). Документ окажется вставленным в рисунок (рис. 8.19).



Рис. 8.19. Вставка OLE-объекта

Такой документ можно перемещать. Для этого нужно щелкнуть левой кнопкой мыши по белому полю вставленного документа. У него появятся 8 ручек (по углам и средним точкам кромок). Документ можно передвигать по рисунку с помощью обычной буксировки: нажать и, не отпуская левую кнопку мыши, переместить курсор вместе с документом в новое место и только после этого отпустить.
Вставленный документ можно масштабировать, если установить указатель мыши на одну из угловых ручек и после появления двойной наклонной стрелки изменить размер зоны документа (аналогично изменению размеров окон Windows). He рекомендуется растягивать зону документа только по одному направлению, т. к. это приведет к искажению пропорций текста. Для редактирования текста с помощью левой кнопки мыши дважды щелкните по зоне документа, после чего откроется окно Microsoft Word с вашим текстом.
Для редактирования вставленного документа можно использовать контекстное меню (рис. 8.20), вызываемое щелчком правой кнопкой мыши по зоне документа.



Рис. 8.20. Контекстное меню редактирования вставленного документа

Возможна вставка отмеченного участка документа в рисунок AutoCAD методом перетаскивания, если одновременно открыть окно с документом Microsoft Word и окно с рисунком системы AutoCAD. Если же при этом нажать и не отпускать клавишу <Ctrl>, то выделенный участок текста после вставки сохраняется в файле-источнике (т. е. выполняется операция копирования), в противном случае — выделенный участок из исходного файла удаляется (выполняется операция перемещения).
Система AutoCAD поддерживает буфер обмена Windows для копирования и вставки OLE-объектов. Этой цели служат пункты падающего меню Edit (Правка):
 Copy Link (Копировать вид) — копирует текущий вид в буфер обмена для связывания с другими OLE-приложениями (соответствующая команда — COPYLINK (КСВЯЗЬ), о видах см. гл. 9);  Paste Special (Специальная вставка) — вставляет данные из буфера обмена с возможностью управления их форматом (соответствующая команда - PASTESPEC (ВСТСПЕЦ));  OLE Links (Связи) — обновляет, изменяет и разрывает имеющиеся OLE-связи (соответствующая команда — OLELINKS (ВНЕДРСВЯЗИ)).

Пункт OLE Links (Связи) доступен, только если в рисунке присутствуют связи с объектами других приложений. Соответствующая ему команда OLELINKS (ВНЕДРСВЯЗИ) вызывает диалоговое окно Связи (Links) (рис. 8.21).
В данном окне перечисляются связи, имеющиеся в рисунке, и для каждой из них указывается имя файла-источника (колонка Связи (Links)), тип объекта (колонка Тип (Туре)) и способ обновления (колонка Обновление (Update)). Для помеченной в диалоговом окне связи в нижнюю часть окна выводится та же информация, но в более подробном виде. В качестве типа объекта приводится имя создавшего его приложения, а для способа обновления есть два переключателя: Автоматическое (Automatic) и Вручную (Manual).

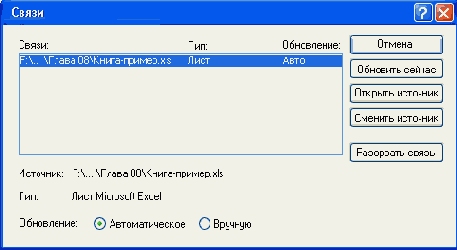

Рис. 8.21. Диалоговое окно Связи

Кнопка Обновить сейчас (Update Now) выполняет немедленное обновление выбранной в списке связи. Кнопка Открыть источник (Open Source) открывает файл-источник и подсвечивает ту часть, которая связана с текущим рисунком AutoCAD. С помощью кнопки Сменить источник (Change Source) можно сменить файл, являющийся источником для связи. Кнопка Разорвать связь (Break Link) разрывает связь, преобразуя ее во внедрение файла-источника в рисунок.
Для работы с внедренными объектами служит диалоговое окно Преобразование (Convert) (рис. 8.22), которое вызывается, если щелкнуть правой кнопкой по внедренному объекту и в контекстном меню (см. рис. 8.20) выбрать пункт Преобразовать (Convert).

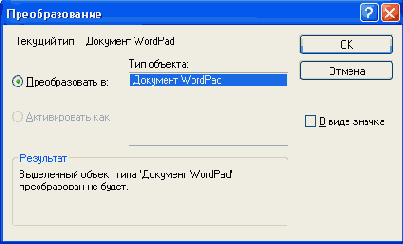

Рис. 8.22. Диалоговое окно Преобразование

Данное диалоговое окно (см. рис. 8.22) позволяет сменить приложение-источник для выбранного внедренного объекта. Параметр Текущий тип (Current Type) показывает действующий тип выбранного объекта. Список Тип объекта (Object Type) отображает список только тех типов, которые могут быть выбраны для преобразования.
Два переключателя в левой части диалогового окна Преобразование (Convert) выполняют следующие действия:
 Преобразовать в (Convert to) — задает преобразование объекта в новый тип, который сохраняется и после закрытия диалогового окна;  Активировать как (Activate as) — после редактирования объект возвращается к своему старому типу.

Установленный флажок В виде значка (Display as Icon) позволяет показывать внедренный объект в рисунке AutoCAD в виде значка создавшего его приложения, а не в естественном виде документа. При установке этого флажка появится еще опция Изменить значок (Change Icon).
Область Результат (Result) содержит комментарий к результату применения выбранных опций в диалоговом окне Преобразование (Convert).


8.4. Экспорт в другие форматы

Помимо рассмотренных возможностей импорта, AutoCAD располагает аналогичными возможностями экспорта. Для этого предназначена команда EXPORT (ЭКСПОРТ) и соответствующий ей пункт Export (Экспорт) падающего меню File (Файл). Команда EXPORT (ЭКСПОРТ) вызывает диалоговое окно Export Data (Экспорт данных), в котором, используя раскрывающийся список Files of type (Тип файлов), можно выбрать расширение одного из допустимых типов файлов экспорта (рис. 8.23).
К допустимым типам форматов экспорта относятся:
 Metafile (Метафайл) — расширение wmf;  ACIS (ACIS) — расширение sat;  Lithography (Литография) — расширение stl;  Encapsulated PS (Encapsulated PS) — расширение eps;  DXX Extract (Файлы вывода DXX) — расширение dxx;  Bitmap (Растровые файлы) — расширение bmp;  3D Studio (Файлы 3D Studio) — расширение 3ds;  Block (Блок) — расширение dwg.



Рис. 8.23. Диалоговое окно Export Data

К каждому из перечисленных вариантов экспорта можно также обратиться с помощью индивидуальных команд:
 WMFOUT (ЭКСПОРТМТФ);   ACISOUT (ЭКСПОРТТЕЛ);  STLOUT (ЭКСПОРТСТЛ);   PSOUT (ЭКСПОРТПС);   АТТЕХТ (АТЭКСП);   BMPOUT (ЭКСПОРТНЫЙ);   3DSOUT (ЭКСПОРТЗДС);   WBLOCK (ПБЛОК).
