AutoCAD является гибкой системой, легко встраиваемой в вычислительные системы предприятий. Она не только адаптируется к особенностям информационных потоков, но и позволяет конструкторам и архитекторам разрабатывать свои графические базы и программные продукты и интегрировать их в среду AutoCAD.
В данной главе рассматриваются проблемы настройки системы и элементов пользовательского интерфейса, а также некоторые другие вопросы: коллективная работа, передача файлов проекта, дополнительное меню
Express (Экспресс).
11.1. Системные переменные
Во время работы с рисунком AutoCAD оперирует так называемыми системными переменными, в которые заносится определенная информация: о текущих установках рисования (установках слоя, цвета, типа линий и т. п.), о последнем выполненном действии (имя последней команды, последняя точка, последний радиус и т. п.), о настройках некоторых команд (длина фаски, радиус сопряжения и т. п.) и многое другое. Пользователь может вывести на экран перечень и значения системных переменных и большую часть из них изменить.
Остальные изменяются самой системой в процессе работы.
Значения почти всех системных переменных сохраняются в текущем рисунке, однако значения некоторых из них записываются в файл конфигурации, реестр Windows, папку Documents and Settings и др.
Для работы с системными переменными предназначена команда SETVAR (УСТПЕРЕМ). Этой же команде соответствует пункт падающего меню
Tools | Inquiry | Set Variable (Сервис Сведения | Переменная).
Первый запрос, который выдает команда после начата своего выполнения:
Enter variable name or [?]: (Имя переменной или /?/:)
В этот момент можно ввести или имя системной переменной, которую вы хотите изменить, или знак вопроса ? для получения справки. Введите знак вопроса. Далее:
Enter variable(s) to list < *>: (Список переменных для вывода < *>:)
Система AutoCAD готова в этот момент вывести в текстовое окно значения тех переменных, имена которых вы укажете. Возможен ввод имен с использованием групповых символов * и ?. Например, можно указать А* — чтобы вывести значения переменных, начинающихся с символа А, или DIM*T — для вывода переменных, имена которых начинаются с DIM и заканчиваются на Т. После указания только символа * система AutoCAD выводит в текстовое окно первую часть всех системных переменных (рис. 11.1).

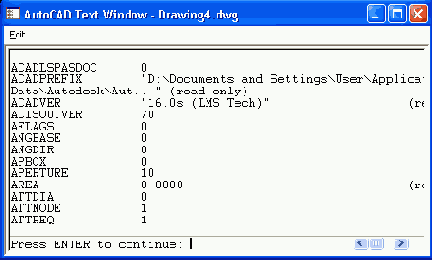

Рис. 11.1. Вывод значений системных переменных
В текстовом окне значения системных переменных оформляются в виде трех столбцов. Первый столбец — имя переменной, второй — значение и третий — примечание (оно может либо отсутствовать, либо в скобках может быть написано
read only (только чтение)). В именах переменных не используются символы других алфавитов, кроме латинского. Выводимый командой SETVAR (УС-ТПЕРЕМ) список переменных упорядочен по латинскому алфавиту.
На рис. 11.1 видно, что в данном файле переменная ACADLSPASDOC имеет значение 0, переменная APERTURE — 5, CECOLOR — "BYLAYER" и т. д.
В случае если в записи значения той или иной переменной присутствует многоточие, то это означает, что значение переменной при выводе сокращено.
Общее количество системных переменных — более 300. Полный перечень переменных приведен в приложении 2.
С помощью команды SETVAR (УСТПЕРЕМ) можно изменить значение любой системной переменной, кроме тех, которые имеют примечание "только чтение". Для изменения надо вызвать команду SETVAR (УСТПЕРЕМ). Система выдаст запрос:
Enter variable name or [?]: (Имя переменной или [?]:)
В ответ на него необходимо ввести имя переменной, например, LUPREC (в верхнем или нижнем регистре). Переменная LUPREC указывает, сколько знаков после десятичной точки нужно выводить в координатах точек в счетчике координат в левом нижнем углу экрана системы AutoCAD, а также в справочной информации, отображаемой некоторыми командами в текстовом окне. Следующий запрос:
New value for LUPREC <4>: (Новое значение LUPREC <4>:)
В ответ на запрос введите 0, если вы хотите, чтобы при движении устройства указания по экрану счетчик координат показывал значения, округленные до целых чисел. На рис. 11.2 показан левый нижний угол окна AutoCAD с целыми значениями счетчика координат.
Рис. 11.2. Установка точности счетчика координат с помощью системной переменной LUPREC
Есть еще один способ — более быстрый — изменение значения системной переменной (он упоминался в разд. 9.7 при работе с переменной ISOLINES). Для этого нужно в ответ на запрос
Command: (Команда:) ввести в командной строке значение системной переменной, например, CURSORSIZE. Система AutoCAD запросит:
New value for CURSORSIZE <5>: (Новое значение CURSORSIZE <5>:)
В ответ на это введите 50. Результат выполненного изменения отражен на рис. 11.3.
Возможность такого изменения была упомянута в разд. 1.3.
Рис. 11.3. Изменение размера перекрестия устройства указания с помощью системной переменной CURSORSIZE
Удобное средство работы с системными переменными — пункт падающего меню
Express | Tools | System Variable Editor (Экспресс | Сервис | Редактор системных переменных), рассматриваемого в разд.
11.5.
11.2. Настройка AutoCAD
Система AutoCAD позволяет настраивать многие элементы пользовательского интерфейса (строку меню, панели инструментов, экранное меню и т. п.). Параметры настройки формируются уже на стадии установки AutoCAD на ваш компьютер — большая часть по умолчанию, а что-то (например, размещение папок для программного обеспечения) задает пользователь.
Редактирование настроек выполняется либо с помощью команды OPTIONS (НАСТРОЙКА), либо с помощью пункта
Options (Настройка) падающего меню Tools (Сервис), либо с помощью пункта
Options (Настройка) контекстного меню, вызываемого щелчком правой кнопки мыши в зоне командных строк (рис. 11.4). Последнее меню идентично падающему меню
Edit (Средства) текстового окна AutoCAD.
Рис. 11.4. Контекстное меню, вызываемое из зоны командных строк
Изменение установок, сделанных в настройке, требует опыта работы с системой AutoCAD, поэтому делать их начинающим пользователям не рекомендуется.
Команда OPTIONS (НАСТРОЙКА) вызывает диалоговое окно
Options (Настройка), которое имеет девять вкладок (рис. 11.5):
Files (Файлы);
Display (Экран);
Open and Save (Открытие/Сохранение);
Plotting (Печать);
System (Система);
User Preferences (Пользовательские);
Drafting (Построения);
Selection (Выбор);
Profiles (Профили).

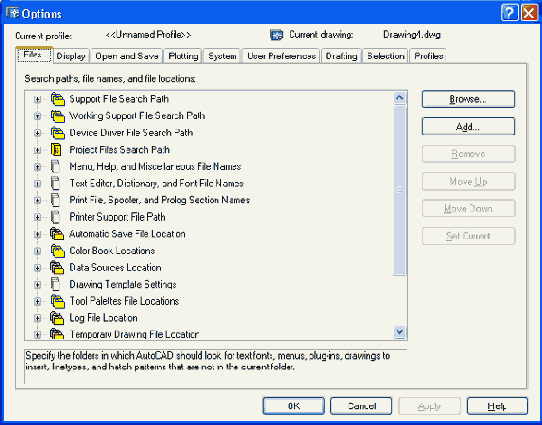

Рис. 11.5. Диалоговое окно Options, вкладка Files Порядок работы с каждой из этих вкладок описан в разд. 11.2.1—11.2.9.
11.2.1. Настройка путей доступа
Вкладка Files (Файлы) (см. рис. 11.5) задает пути для поиска файлов различных типов, элементов программного обеспечения (шрифтов, текстовых редакторов и т. п.), пользовательских проектов, пользовательских приложений и т. д. Находящиеся справа кнопки
Browse (Обзор), Add (Добавить), Remove (Удалить),
Move Up (Вверх), Move Down (Вниз) и Set Current (Установить) позволяют корректировать ранее установленные пути, удалять, добавлять и менять местами пути поиска. Кнопки отключаются и включаются в зависимости от действий пользователя.
Настройки путей оформлены в виде дерева, в котором есть разделы (строки), параметры и значения параметров. Так, например, раздел Drawing Template Settings (Настройки шаблонов) имеет два параметра:
Drawing Template File Location (Папка для шаблона рисунка) и
Drawing Template File Name for QNEW (Имя файла шаблона для команды БНОВЫЙ) (рис. 11.6).
Рис. 11.6. Пункт Drawing Template Settings
В разд. 10.6 рассматривался вопрос о работе команды QNEW (БНОВЫЙ) и было сказано, что команда использует имя файла шаблона, заданного в настройке. Эта настройка хранится в параметре
Drawing Template File Name for QNEW (Имя файла шаблона для команды БНОВЫЙ). Если значение параметра не задано (на рис. 11.6 это отображается значением
None (Нет)), то команда QNEW (БНОВЫЙ) при быстром создании нового рисунка обычно открывает диалоговое окно
Create New Drawing (Создание нового рисунка) (см. рис. 10.16). Если значение параметра задано, то новый рисунок создается без обращения к диалоговому окну.
Для того чтобы изменить значение параметра Drawing Template File Name for QNEW (Имя файла шаблона для команды БНОВЫЙ), необходимо сначала щелкнуть по значку
в строке параметра
Drawing Template JHie rsame tor yrNtw (Имя файла шаблона для команды БНО-ВЫЙ), чтобы вывести на экран значение этого параметра (как показано на рис. 10.6).
После этого нужно щелкнуть по строке значения параметра, чтобы выделить его, а затем щелкнуть по кнопке
Browse (Обзор). В открывшемся диалоговом окне, показывающем файлы и папки вашего компьютера, требуется найти и выбрать тот DWT-файл, имя которого необходимо занести в качестве значения параметра. После закрытия диалогового окна выбора файла замена в строке значения параметра будет выполнена. Нажатие кнопок
Apply (Применить) и ОК зафиксирует сделанное в окне
Options (Настройка) изменение.
11.2.2. Настройка экрана
Вкладка Display (Экран) (рис. 11.7) выполняет настройку экрана AutoCAD в пространствах модели и листа. Чаще всего пользователи вносят изменения в область
Window Elements (Элементы окна), в котором находятся два флажка:
Display scroll bars in drawing window (Полосы прокрутки) — отображать полосы прокрутки графического экрана;
Display screen menu (Экранное меню) — отображать экранное меню.
В области Window Elements (Элементы окна) расположены также две кнопки управления цветом и шрифтами:
Colors (Цвета) — вызывает диалоговое окно цветовой настройки элементов всех рабочих зон экрана
AutoCAD;
Fonts (Шрифты) — вызывает окно настройки шрифтов.
При установленном флажке Display screen menu (Экранное меню) в правой части графического экрана выводится экранное меню (рис. 11.8).
Экранное меню — это еще один вид меню, который был основным в первых версиях AutoCAD, работающих под управлением MS DOS. Экранное меню имеет иерархическую структуру (верхний уровень, первый, второй и т. д.).
Зона экранного меню разделена на боксы (ячейки). В каждом из них находится наименование пункта, который либо вызывает команду AutoCAD, либо вызывает экранное меню другого уровня. На рис. 11.8 показано экранное меню верхнего уровня, в котором видны наименования экранных меню первого уровня: FILE (ФАЙЛ), EDIT (ПРАВКА), VIEW1 (ВИД1), VIEW2 (ВИД2) и т. д. Наименования почти полностью повторяют имена падающих меню. Щелчок левой кнопки мыши по боксу с именем меню меняет экранное меню верхнего уровня на соответствующее меню первого уровня.

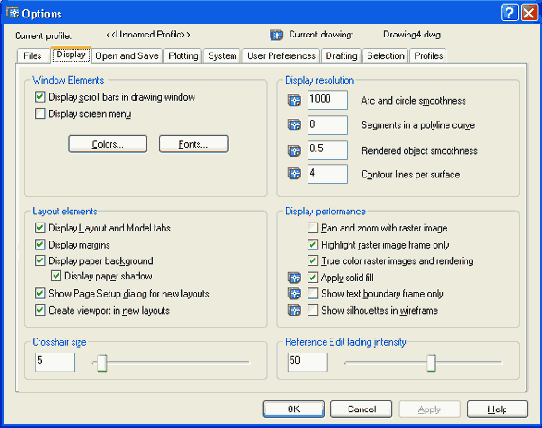

Рис. 11.7. Диалоговое окно Options, вкладка Display
Рис.11.8. Экранное меню верхнего уровня
В каждом боксе этого меню видны наименования пунктов, которые практически идентичны именам команд, вызываемых щелчком по этому пункту. Два нижних пункта - ASSIST (СРЕДСТВА) "и LAST (ПРЕДМЕНЮ) (условное имя предыдущего экранного меню) — вызывают другие экранные меню (на рис. П.8 они не показаны).
В экранном меню любого уровня щелчок по верхней строке, в которой написано AutoCAD, вызывает экранное меню верхнего уровня. Экранные меню являются несколько устаревшим элементом пользовательского интерфейса и поддерживаются разработчиками системы AutoCAD для тех пользователей, которые до этого работали со всеми предыдущими версиями.
Кнопка Colors (Цвета) вкладки Display (Экран) диалогового окна
Options (Настройка) (см. рис. 11.7) вызывает диалоговое окно
Color Options (Установка цветов) (рис. 11.9) цветовой настройки элементов всех рабочих зон экрана AutoCAD.

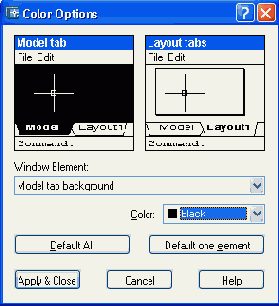

Рис. 11.9. Диалоговое окно Color Options
В верхней части этого окна в области Model tab (Вкладка Модель) иллюстрируется текущее оформление вкладки
Model (Модель), а в области Layout tabs (Вкладки листов) — вкладок пространства листа, показанное справа. В раскрывающемся списке
Window Element (Элемент окна) можно выбрать настраиваемый элемент:
Model tab background (Фон на вкладке Модель);
Model tab pointer (Указатель на вкладке Модель);
Layout tabs background (paper) (Фон на вкладках листов);
Layout tabs pointer (Указатель на вкладках листов);
AutoTrack vector color (Цвет вектора автоотслеживания);
Command line background (Фон командной строки);
Command line text (Текст командной строки);
Plot preview background (Фон окна предварительного просмотра чертежа).
Кнопки Default All (Вернуть все) и Default one element (Вернуть один) устанавливают стандартные цвета для всех элементов оформления или только для одного выбранного элемента.
11.2.3. Настройка открытия и сохранения
Следующая вкладка диалогового окна Options (Настройка) — Open and Save (Открытие/Сохранение) (рис. 11.10)— устанавливает основной формат сохранения рисунков, характеристики автосохранения, средства зашиты рисунка от несанкционированного доступа, а также особенности загрузки внешних ссылок и пользовательских приложений.

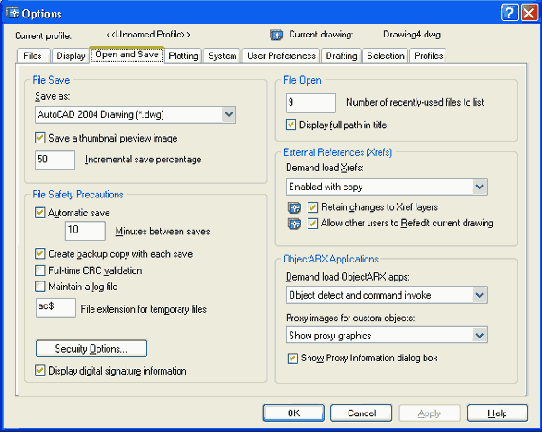

Рис. 11.10. Диалоговое окно Options, вкладка Open and Save
Обращаем внимание читателя на три области этой вкладки. В области
File Save (Сохранение файлов) в раскрывающемся списке
Save as (Сохранять в формате) можно установить, в каком формате по умолчанию будут сохраняться рисунки (например, в формате AutoCAD 2000/LT2000 Drawing (Рисунок AutoCAD 2000/LT2000)). По умолчанию действует установка сохранения в формате AutoCAD 2004 Drawing (Рисунок AutoCAD 2004).
В области File Safety Precautions (Меры предосторожности при сохранении) рекомендуем установить флажок
Automatic save (Автосохранение). В поле Minutes between saves (Интервал, мин) лучше установить значение в районе 10—30 минут, чтобы какие-либо случайности или сбои компьютера не приводили к значительной потере выполненной работы. Системные переменные SAVEFILEPATH и SAVEFILE хранят, соответственно,
путь и имя файла автосохранения. Переменная SAVEFILEPATH доступна пользователю для установки своего собственного значения пути. Переменная SAVEFILE доступна только для чтения (примерная форма значения, формируемого системой — Drawingl_l_l_8467.sv$, где Drawing! — имя текущего рисунка).

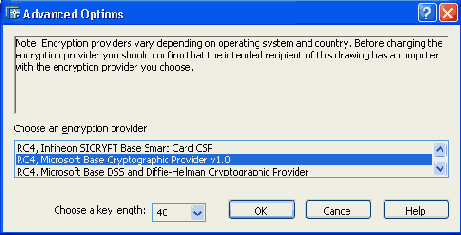

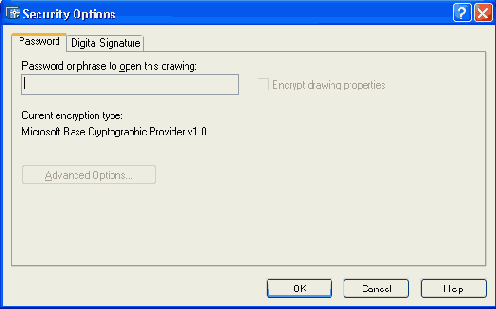

Кнопка Security Options (Параметры безопасности) вызывает диалоговое окно для работы с паролем и электронной цифровой подписью (см. разд. 11.4.4).
В области File Open (Последние файлы) можно задать параметр
Number of recently-used files to list (Количество последних открытых файлов). Это количество файлов, имена которых система запоминает и отображает в нижней части падающего меню
File (Файл). По умолчанию оно равно четырем. Допускаются значения от 0 до 9.
11.2.4. Настройка печати
Вкладка Plotting (Печать) диалогового окна Options (Настройка) (см. рис. 6.2) задает параметры вывода на плоттер и рассмотрена в разд. 6.1.
11.2.5. Настройка общесистемных характеристик
Следующая вкладка диалогового окна Options (Настройка) —
System (Система) (рис. 11.11) — задает различные общесистемные характеристики.
В области General Options (Общие параметры) следует обратить внимание на раскрывающийся список
Startup (Начало работы), в котором может быть выбрано одно из следующих значений:
Show Startup dialog box (Показывать окно начата работы);
Do not show a startup dialog (He показывать окно начала работы).
При первом значении открывается окно начала работы (см. рис. 1.15). Второе значение позволяет начинать работу без диалогового окна, создавая новый рисунок с простейшими установками (при этом система запрашивает в командной строке имя файла шаблона). По сравнению с предыдущей версией системы из этого списка удален вариант, соответствующий началу работы с окном
AutoCAD 2002 Today (Проектный центр).
Рассмотренные в данном разделе настройки влияют на работу команды QNEW (БНОВЫЙ). Эта команда открывает диалоговое окно
Create New Drawing (Создание нового рисунка), когда в качестве имени шаблона на вкладке
Files (Файлы) (см. разд. 11.2.1) задано None (Нет) и если в раскрывающемся списке
Startup (Начало работы) выбрано первое значение, и диалоговое окно
Select Template (Выбор шаблона), если выбрано второе значение.

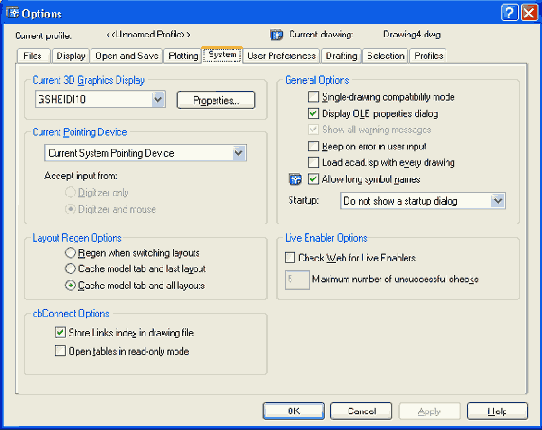

Рис. 11.11. Диалоговое окно Options, вкладка System
11.2.6. Дополнительные настройки пользователя
Дополнительные системные настройки можно задать на вкладке
User Preferences (Пользовательские) диалогового окна
Options (Настройка) (рис. 11. 12).
На этой вкладке в области Windows Standard Behavior (Соответствие стандартам Windows) следует обратить внимание на кнопку с названием
Right-click Customization (Правая кнопка мыши), которая позволяет вызвать окно
Right-Click Customization (Правая кнопка мыши) (рис. 11.13). Установки этого окна задают варианты использования правой кнопки мыши (как инструмента вызова контекстного меню или аналога нажатия клавиши <Enter>) в разных ситуациях.
Если в верхней части окна флажок Turn on time-sensitive right-click
(Выполнять обработку правого щелчка по его длительности) сброшен, то используются те же настройки, которые можно было задать в предыдущей версии системы AutoCAD.

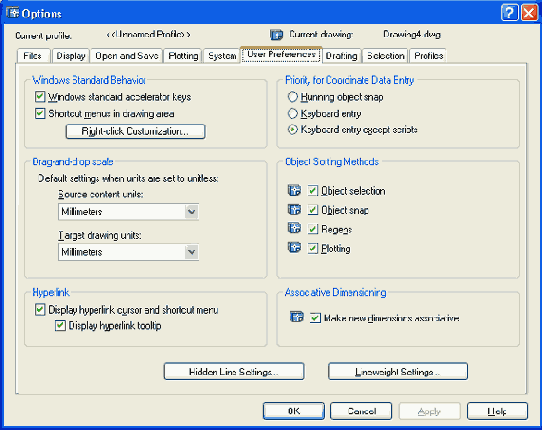

Рис. 11.12. Диалоговое окно Options, вкладка User Preferences
Рис. 11.13. Диалоговое окно Right-Click Customization
Пользователь (особенно привыкший к работе с AutoCAD R14) может задать удобные ему функции правой кнопки устройства указания в трех областях диалогового окна. В области
Default Mode (Обычный режим), установки которого применяются, когда нет выполняемой команды и нет выбранных примитивов, располагается группа из двух переключателей:
Repeat Last Command (Повтор последней команды);
Shortcut Menu (Контекстное меню).
Такие же переключатели есть и в области Edit Mode
(Режим редактирования), установки которого используются, когда в рисунке выбран один или большее количество объектов.
В области Command Mode (Командный режим) возможно одно из трех положений переключателя:
ENTER — имитация нажатия клавиши <Enter>;
Shortcut Menu: always enabled (Контекстное меню: всегда доступно);
Shortcut Menu: enabled when command options are present (Контекстное
меню: доступно, если команда имеет опции).
При выборе верхних положений переключателей во всех трех областях пользователь получит вариант работы с правой кнопкой мыши, идентичный варианту системы AutoCAD версии 14.
Однако при установке флажка Turn on time-sensitive right-click (Выполнять обработку правого щелчка по его длительности) пользователь системы AutoCAD 2004 получает совершенно новую возможность, при которой способ интерпретации программой щелчка правой кнопкой мыши ставится в зависимость от длительности этого щелчка. В поле
Longer click duration (Время длинного щелчка) необходимо задать контрольное время, которое будет минимальной продолжительностью длинного щелчка (например, 250 миллисекунд, как на рис. 11.13). Все щелчки с меньшей длительностью будут считаться короткими. В таком режиме короткие щелчки интерпретируются как нажатие клавиши <Enter>, а длинные — как вызов контекстного меню.
На вкладке User Preferences (Пользовательские) диалогового окна
Options (Настройка) (см. рис. 11.12) появилась новая кнопка
Hidden Line Settings (Параметры скрытых линий), которая позволяет вызвать окно настройки параметров отображения невидимых линий.
11.2.7. Настройка привязки и отслеживания
Вкладка Drafting (Построения) диалогового окна
Options (Настройка) (рис. 11.14) содержит различные параметры привязки и отслеживания, величину прицела перекрестия курсора и значков автоматической привязки.
11.2.8. Настройка режимов выбора
Вкладка Selection (Выбор) (рис. 11.15) задает режимы выбора и параметры ручек.

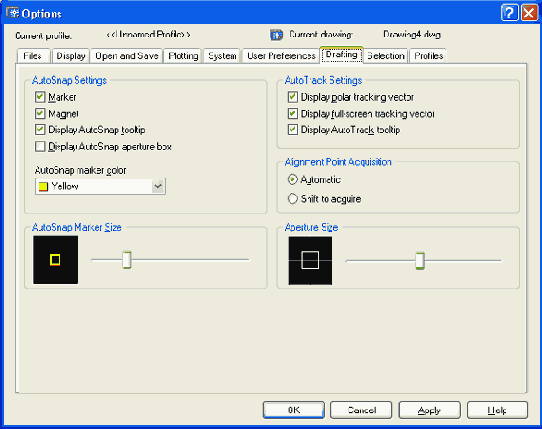

Рис. 11.14. Диалоговое окно Options, вкладка Drafting

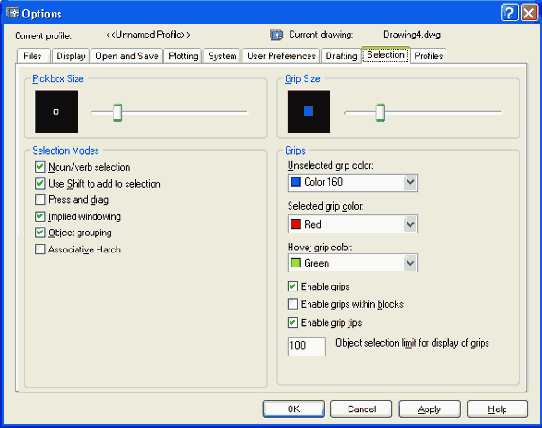

Рис. 11.15. Диалоговое окно Options, вкладка Selection
11.2.9. Настройка профилей
Последняя вкладка— Profiles (Профили) (рис. 11.16)— позволяет присвоить имя профилю, т. е. набору параметров всех вкладок диалогового окна Options (Настройка), и при необходимости экспортировать параметры в файл с расширением arg.

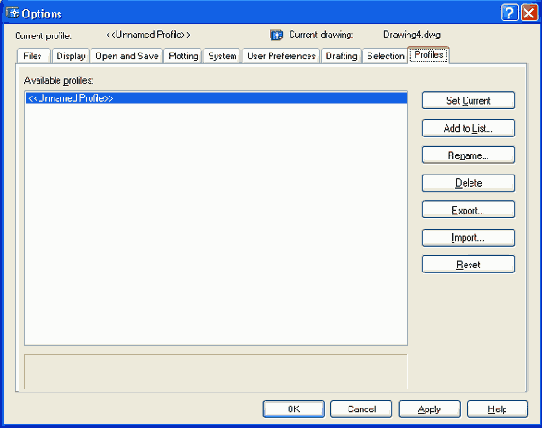

Рис. 11.16. Диалоговое окно Options, вкладка Profiles
В левой части окна в списке Available profiles (Имеющиеся профили) перечисляются имена профилей, доступных в
текущем рисунке. Вкладка имеет следующие кнопки:
Set Current (Установить) — устанавливает текущим профиль с отмеченным именем;
Add to List (Добавить) — сохраняет текущие установки в качестве нового профиля;
Rename (Переименовать) — переименовывает профиль;
Delete (Удалить) — удаляет профиль (это возможно только в том случае, если профиль не является текущим);
Export (Экспорт) — осуществляет экспорт профиля в файл с расширением
arg;
Import (Импорт) — осуществляет импорт профиля из файла с расширением
arg;
Reset (Сброс) — восстанавливает установки, действующие в системе AutoCAD по умолчанию.

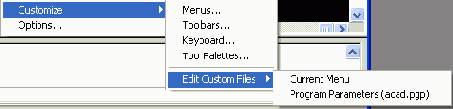

11.2.10. Адаптация элементов интерфейса
Подменю Customize (Адаптация), входящее в падающее меню
Tools (Сервис) (рис. 11.17), имеет следующие пункты настройки интерфейса системы:
Menus (Меню) — загрузка и выгрузка MNU-файлов фрагментных меню (дополнительных меню пользователя);
Toolbars (Панели) — подключение, удаление и адаптация панелей инструментов;
Keyboard (Клавиатура) — адаптация клавиш быстрого вызова;
Tool Palettes (Палитры) — адаптация панели
Tool Palettes (Палитры инструментов);
Edit Custom Files (Редактирование файлов пользователя) — подменю редактирования системных файлов, содержит два пункта:
Current Menu (Текущее меню) — открывает для редактирования файл
acad.mns;
Program Parameters (acad.pgp) (Параметры программ (acad.pgp)) — открывает для редактирования файл acad.pgp настройки параметров вызова внешних программ.
Рис. 11.17. Подменю Customize
Система AutoCAD позволяет создавать пользовательские меню, которые могут загружаться либо заменяя полностью все меню AutoCAD, либо дополняя меню AutoCAD новыми пунктами, подменю и т. п. Это вызвано тем, что все меню (падающие, экранные и контекстные), а также панели инструментов объединены в системе AutoCAD в один файл, который можно редактировать как обычный текстовый файл.
11.3. Программные средства адаптации
Система AutoCAD может использоваться как основа для разработки приложений, в которых AutoCAD играет роль графического процессора. Фирма Autodesk и ее партнеры уже создали много специализированных программных продуктов, работающих в среде AutoCAD (о них пойдет речь в приложении 4).
Перечислим средства адаптации AutoCAD: пользовательские меню, средства связи с базами данных, язык программирования Visual LISP, язык программирования Visual Basic и пакет ObjectARX (предназначен для программирования на языке С). Все эти средства представляют собой тему для отдельного разговора и в данной книге рассматриваются очень коротко.
Средства связи с базами данных в AutoCAD подключаются с помощью команды DBCONNECT (БДСВЯЗЬ), которой соответствует пункт
Dbconnect (Связь с БД) падающего меню Tools (Сервис).
Команда DBCONNECT (БДСВЯЗЬ) вызывает окно DBCONNECT MANAGER (Диспетчер подключения к БД) (рис. 11.18) и добавляет в строку меню новое падающее меню
dbConnect (Базы данных).
Рис. 11.18. Окно DBCONNECT MANAGER
Это окно имеет ту же организацию, как окна таких специальных панелей, как
Properties (Свойства), Tool Palettes (Палитры инструментов). Окно может перемещаться, сворачиваться до вертикальной черты, закрепляться у края графического экрана.
Система AutoCAD предоставляет возможность связывать с примитивами рисунка информацию из таблиц баз данных разных версий приложений Microsoft Access, dBASE, Microsoft Excel, Oracle, Paradox, Microsoft Visual FoxPro и SQL Server. Для работы с этими средствами AutoCAD желательно иметь опыт работы с базами данных.
Для выхода из режима связи с базами данных нужно воспользоваться командой DBCCLOSE (ДСОЗАКРЫТЬ) или закрыть окно DBCONNECT MANAGER (Диспетчер подключения к БД) щелчком по кнопке
Язык программирования AutoLISP является редакцией языка LISP, адаптированной для работы в среде AutoCAD. В данную версию AutoCAD входит модификация языка, называемая Visual LISP, обращение к которой осуществляется с помощью пункта падающего меню
Tools | AutoLISP | Visual LISP Editor (Сервис AutoLISP Редактор Visual LISP) или команды VLISP, которые вызывают диалоговое окно
Visual LISP for AutoCAD (Visual LISP для AutoCAD) (рис. 11.19).
Рис. 11.19. Диалоговое окно Visual LISP for AutoCAD
С помощью средств данного диалогового окна пользователь может писать, компилировать, тестировать и выполнять программы на языке Visual LISP.
Другим средством адаптации системы AutoCAD являются среда VBA (Visual Basic for Applications) и язык программирования Visual Basic. Команда VBAIDE и пункт падающего меню Tools | Macro | Visual Basic Editor (Сервис | Макрос | Редактор Visual Basic) вызывают диалоговое окно
Microsoft Visual Basic (рис. 11.20), которое позволяет разрабатывать приложения, работающие в среде системы AutoCAD.

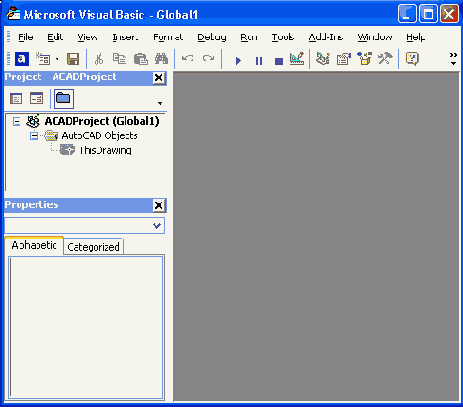

Рис. 11.20. Диалоговое окно Microsoft Visual Basic
Существует еше один пакет разработки приложений — ObjectARX 2004. Он не поставляется вместе с системой AutoCAD и позволяет разрабатывать на языке С в среде Visual Studio .NET приложения, работающие в среде AutoCAD.
11.4. Коллективная работа
В связи с тем, что AutoCAD во многих фирмах стал основным инструментом разработки проектной документации, в самой системе предусмотрены специальные средства коллективной работы, обмена файлами и зашиты документов.
11.4.1. Одновременный доступ
В системе AutoCAD 2002 была предусмотрена команда MEETNOW (ДОСТУП), предназначенная для коллективной работы группы пользователей в сети. Из системы AutoCAD 2004 эта команда исключена. Теперь следует применять программу Windows NetMeeting, вызываемую как стандартную программу из группы Связь.
11.4.2. Формирование комплекта документов
Для организации архивов, передачи файлов проекта заказчикам и соисполнителям предназначены команда ETRANSMIT (ФОРМКОМПЛЕКТ) и соответствующий ей пункт
eTransmit (Сформировать комплект) падающего меню
File (Файл).
Команда ETRANSMIT (ФОРМКОМПЛЕКТ) открывает диалоговое окно
Create Transmittal (Формирование комплекта файлов) (рис. 11.21).

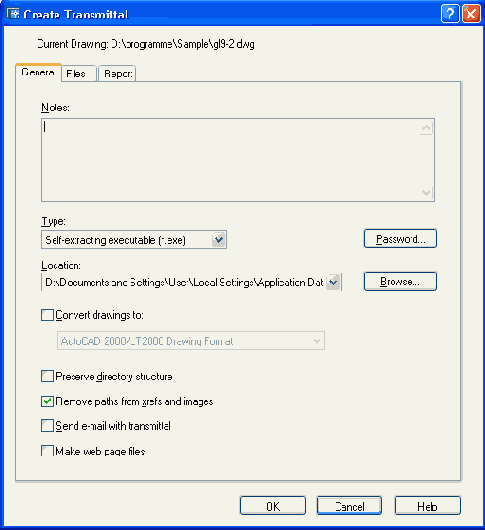

Рис. 11.21. Диалоговое окно Create Transmittal, вкладка
General
Диалоговое окно имеет три вкладки. Вкладка General (Общие) предназначена для задания типа и особенностей формируемого архива. Текстовое поле
Notes (Примечания) позволяет ввести примечания, включаемые в комплект. Если по путям доступа системы AutoCAD обнаруживается файл etransmit.txt, то текст из него автоматически вставляется в поле
Notes (Примечания).
В раскрывающемся списке Туре (Тип) можно выбрать одно из трех значений,
задающее тип комплекта файлов:
Self-extracting executable (*.exe) (Самораспаковывающийся ехе-файл);
Zip (*.zip) (Zip-файл);
Folder (set of files) (Папка с файлами).
В раскрывающийся список Location (Расположение) пользователь должен ввести путь и имя формируемого файла (папки). Путь можно выбрать и с помощью стандартной кнопки
Browse (Обзор).
Кнопка Password (Пароль) дает возможность задать пароль для последующего чтения архива.
Установка флажка Convert drawings to (Преобразовать файлы в) позволяет перед архивацией выбрать формат (AutoCAD 2000 или AutoCAD 2004).
Во вкладке General (Общие) расположены еще четыре флажка:
Preserve directory structure (Сохранить структуру папок);
Remove paths from xrefs and images (Удалить пути из ссылок и изображений);
Send e-mail with transmittal (Отправить электронное уведомление);
Make web page files (Создать Web-страницу).
С помощью этих флажков можно задать такой тип комплекта, который максимально облегчит получателю восстановление структуры проекта и его папок.
Вкладка Files (Файлы) (рис. 11.22) дает возможность выбрать те файлы, которые должны войти в комплект.
В данной вкладке с помощью кнопки Add File (Добавить файл) можно указать те файлы (любых типов), которые должны быть включены в комплект. При установке флажка
Include fonts (Включая шрифты) в массив автоматически добавляются файлы шрифтов с расширениями txt и shx (шрифты типа
True Type не включаются). На рис. 11.22 структура формируемого массива показана в виде дерева. С помощью кнопки
— вернуть к форме дерева.
Третья вкладка— Report (Отчет) (рис. 11.23)— показывает текст отчета, который автоматически присоединяется к комплекту файлов.

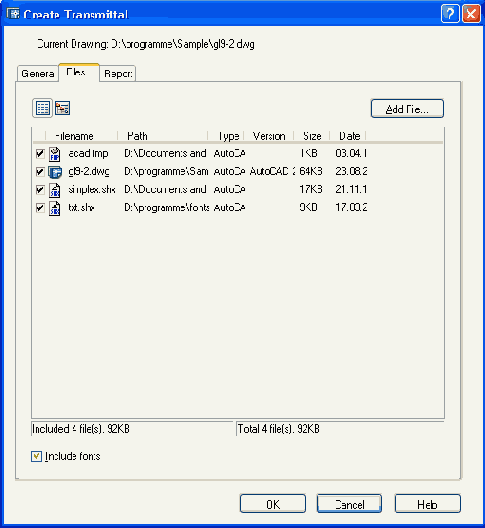

Рис. 11.22. Диалоговое окно Create Transmittal, вкладка
Files

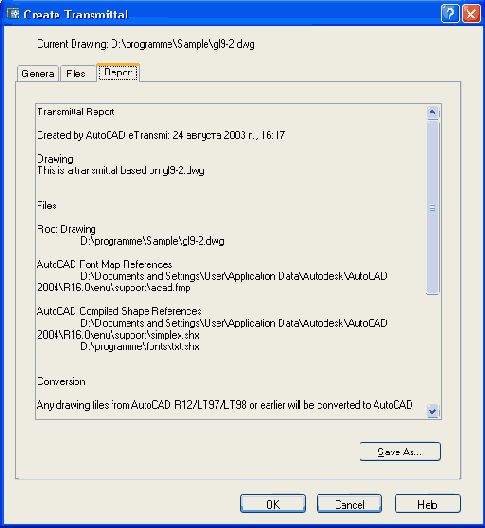

Рис. 11.23. Диалоговое окно Create Transmittal, вкладка
Report
С помощью расположенной в этой вкладке кнопки
Save As (Сохранить как) отправитель может сохранить копию отчета в виде файла у себя.
11.4.3. Диспетчер ссылок
При работе со сложными проектами, использующими большое количество вспомогательных файлов (особенно файлов внешних ссылок), значительную помощь может оказать новая программа, появившаяся в системе AutoCAD 2004, — Reference Manager (Диспетчер ссылок). Эту программу можно запустить, войдя в системное меню
Пуск | Программы (Start | Programs) и найдя в группе Autodesk
| AutoCAD 2004 пункт
Программа работает независимо от того, запущен в данный момент AutoCAD или нет.
После выбора этого пункта открывается окно Reference Manager (Диспетчер ссылок) (рис. 11.24).

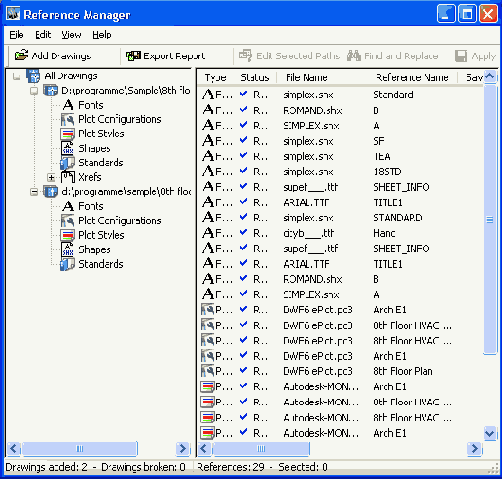

Рис. 11.24. Окно Reference Manager
В левой верхней части окна можно щелкнуть по кнопке
Fonts (Шрифты):
Plot Configurations (Конфигурации печати);
Plot Styles (Стили печати);
Shapes (Формы);
Standards (Стандарты);
Xrefs (Внешние ссылки).
В правой части окна перечисляются имеющиеся ссылки по всем типам. В данном окне можно изменять пути к файлам, на которые у рассматриваемого рисунка имеются ссылки. Для этого необходимо отметить те ссылки, которые будут изменяться, и щелкнуть по кнопке

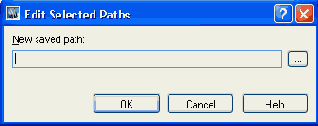

Рис. 11.25. Диалоговое окно Edit Selected Paths
Измененные ссылки помечаются в колонке Status (Статус) значком
(Применить изменения).
Замечание 1. Программа Reference Manager (Диспетчер ссылок) в настоящее время не поддерживает следующие типы ссылок: шрифты, на которые нет ссылок в текстовых стилях; OLE-связи; гиперссылки; связи с базами данных; РМР-файлы (файлы параметров калибровки принтера), внешние ссылки на адреса сети Интернет. 2. Пути к шрифтам типа True Type не сохраняются.
11.4.4. Защита паролем и цифровая подпись
В системе AutoCAD 2004 появилась возможность добавлять в рисунок пароль и электронную цифровую подпись. Файл, защищенный паролем, откроется только в том случае, когда пользователь введет правильный пароль. Открытый файл, даже если он имеет пароль, может редактироваться средствами AutoCAD.
Для того чтобы задать пароль для текущего рисунка, необходимо открыть диалоговое окно
Options (Настройка) на вкладке Open and Save (Открытие/Сохранение) (см. рис. 11.10) и щелкнуть по кнопке
Security Options (Параметры безопасности). Откроется диалоговое окно
Security Options (Параметры безопасности) (рис. 11.26).
Рис. 11.26. Диалоговое окно Security Options, вкладка
Password
Это окно имеет две внутренние вкладки. На вкладке Password (Пароль) в поле Password or phrase to open this drawing (Пароль или фраза для открытия этого рисунка) необходимо ввести ваш пароль. Если установить флажок Encrypt drawing properties (Шифровать свойства рисунка), то данные окна Drawing Properties (Свойства рисунка) (см. рис. 1.22) будут заноситься в шифрованном виде. Тип ключа шифрования выводится ниже поля Password or phrase to open this drawing (Пароль или фраза для открытия этого рисунка) (на рис. 11.26 — Microsoft Base Cryptographic Provider vl.0). Тип шифрования можно изменить в диалоговом окне Advanced Options (Дополнительные параметры) (рис. 11.27), которое открывается щелчком по одноименной кнопке в окне Security Options (Параметры безопасности).
Рис. 11.27. Диалоговое окно Advanced Options
Если вы имеете сертификат цифровой подписи, то вам в диалоговом окне
Security Options (Параметры безопасности) будет доступна вкладка
Digital Signature (Цифровая подпись), на которой вы можете установить флажок
Attach signature after saving drawing (Добавить подпись после сохранения рисунка). После этого ваша цифровая подпись будет присоединяться к файлу рисунка, что станет подтверждением вашего авторства.
По закрытии окна Security Options (Параметры безопасности) вам будет предложено окно
Confirm Password (Подтверждение пароля) (рис. 11.28), в котором установленный пароль необходимо будет ввести еще раз, для подтверждения.
Рис. 11.28. Диалоговое окно Confirm Password
Если вы открываете рисунок, имеющий пароль, то от вас потребуется ввод этого пароля (см. рис. 11.29).
При неправильном вводе пароля система AutoCAD не откроет этот рисунок. При вставке защищенного рисунка с помощью команд INSERT (ВСТАВИТЬ) или XREF (ССЫЛКА) также потребуется знание пароля.
Если файл рисунка имеет цифровую подпись, то его значок в окнах выбора файлов будет иметь вид
, как у обычных рисунков.
Рис. 11.29. Запрос пароля при открытии защищенного рисунка
11.4.5. DWF-формат
Для передачи файлов сторонним организациям (а иногда и заказчику) предусмотрен еще один формат сохранения — DWF. В этом формате файлы нельзя уже редактировать, а для просмотра следует использовать другую программу — Autodesk Express Viewer, которая автоматически устанавливается на компьютере одновременно с системой AutoCAD 2004.
Для вывода текущего чертежа в формат DWF следует пользоваться или командой PUBLISH (русский вариант команды на момент написания книги не известен), или пунктом
Publish (Публикация) падающего меню File (Файл), или кнопкой
Каждая вкладка внутри DWF-файла имеет свое изображение. Вкладка
Model (Модель) обычно не включается, но при необходимости тоже добавляется. При просмотре DWF-файла с помощью программы Autodesk Express Viewer (рис. 11.31) можно его сразу направить на устройство печати.
Если вы при инсталляции системы
Если вы при инсталляции системы AutoCAD выбрали и установку Express Tools 2004, то в строке меню у вас должно появиться падающее меню Express (Экспресс), которое дает доступ к дополнительным возможностям. После установки AutoCAD вы можете доустановить Express Tools, запустив повторную инсталляцию с диска и выбрав Step5. Install Supplemental Tools. AutoCAD Express Tools (Шаг 5. Установка дополнительных средств. AutoCAD Express Tools). Если меню Express (Экспресс) у вас не появилось, то попробуйте применить команды EXPRESSTOOLS и EXPRESSMENU.На рис. П.32 приведен внешний вид падающего меню Express (Экспресс). Фирма Autodesk периодически на своем сайте обновляет Express Tools для разных версий AutoCAD. Следует отметить, что Express Tools 2004 не могут быть установлены в AutoCAD 2002 и в более ранних версиях системы.

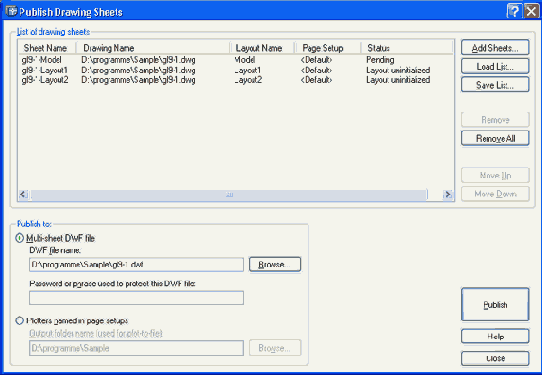

Рис. 11.30. Диалоговое окно Publish Drawing Sheets

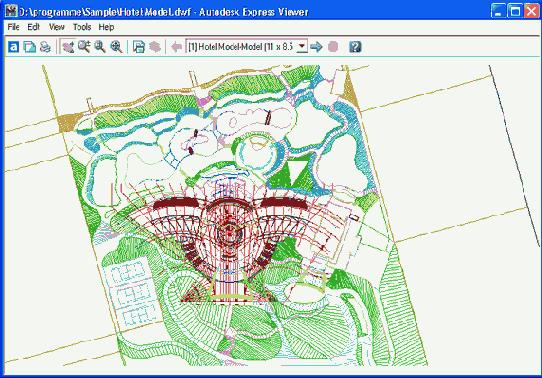

Рис. 11.31.Окно просмотра DWF-файла с помощью Autodesk Express Viewer
Рис. 11.32. Падающее меню Express
Кроме падающего меню, при установке Express Tools (сокращенно ЕТ) в системе появляются четыре панели, показанные на рис. 11.33.
Рис. 11.33. Панели инструментов Express Tools
Перечислим функции Express Tools в том порядке, в каком они расположены в виде двенадцати подменю в падающем меню Express (Экспресс) (см. рис. 11.32).
11.5.1. Подменю Layers
Подменю Layers (Слои) имеет следующие пункты (для тех операций, которым соответствуют кнопки панели инструментов
ЕТ: Layers (ET: Слои), рядом с переводом приведены пиктограммы этих кнопок):
11.5.2. Подменю Blocks
Подменю Blocks (Блоки) имеет такие пункты (для тех операций, которым соответствуют кнопки панели инструментов ЕТ: Blocks (ET: Блоки), рядом с переводом приведены пиктограммы этих кнопок):
11.5.3. Подменю Text
Следующее подменю — Text (Текст). Оно имеет такие пункты (приведены соответствующие пиктограммы кнопок панели
ЕТ: Text (ET: Текст)):
11.5.4. Подменю Layout tools
Четвертое подменю Layout tools (Сервис листов) имеет следующие пункты:
11.5.5. Подменю Dimension
Пятое подменю Dimension (Размеры) имеет следующие пункты:
Dimstyle Export (Экспорт размерных стилей) — сохраняет настройки размерных стилей в текстовом файле с расширением dim; Dimstyle Import (Импорт размерных стилей) — импортирует настройки размерных стилей из файла с расширением dim; Reset Dim Text Value (Восстановление размерного текста) — восстанавливает размерный текст, который был переопределен.
11.5.6. Подменю Selection tools
Следующее подменю падающего меню Express (Экспресс) —
Selection tools (Сервис выбора). Это подменю имеет два пункта:
11.5.7. Подменю Modify
Следующее подменю — Modify (Редактирование). Оно имеет такие пункты (там где имеются, после перевода приведены пиктограммы кнопок и названия панелей, на которых эти кнопки расположены):
11.5.8. Подменю Draw
Восьмое подменю падающего меню Express (Экспресс) —
Draw (Рисование). Оно имеет два пункта (в скобках после перевода приведены пиктограммы соответствующих кнопок панели инструментов
ЕТ: Standard (ЕТ: Стандартная)):
11.5.9. Подменю File tools
Девятое подменю — File tools (Сервис операций над файлами). Оно имеет следующие пункты:
11.5.10. Подменю Web tools
В десятом подменю (Web tools (Сервис Web)) три пункта:
11.5.11. Подменю Tools
Следующее подменю падающего меню Express (Экспресс) —
Tools (Сервис). Это подменю содержит следующие пункты:
11.5.12. Другие подменю и пункты меню Express
В состав падающего меню Express (Экспресс) входит вспомогательное подменю
Web Links (Web-ссылки) со следующими пунктами:
Два последних пункта меню Express (Экспресс) не являются названиями подменю:
|
Layer Walk (Просмотр слоев,
Layer Match (Слой по образцу,
Change to Current Layer (На текущий слой,
Copy Objects to New Layer (На новый слой,
Layer Isolate (Изоляция слоя,
Isolate Layer to Current Viewport (Изоляция слоя в видовом экране) — замораживание в текущем видовом экране пространства листа;
Layer Off (Выключение слоя,
Turn All Layers On (Включение всех слоев) — включает все слои;
Layer Freeze (Замораживание слоя,
Thaw All Layers (Размораживание всех слоев) — размораживает все слои;
Layer Lock (Блокировка слоя,
Layer Unlock (Разблокировка слоя,
Layer Merge (Перенос со слоя на слой) — переносит все объекты с одного слоя на другой, с удалением первого слоя;
Layer Delete (Удаление слоя) — стирает все объекты на выбранном слое и удаляет слой.
Copy Nested Objects (Копирование объектов из вхождения,
Trim to Nested Objects (Обрезка объектами из вхождения,
Extend to Nested Objects (Продление до объекта из вхождения,
Explode Attributes to Text (Расчленение с преобразованием атрибутов
в текст.
Convert Shape to Block (Преобразование формы в блок) — заменяет вставленную в рисунок форму на вхождение блока, для которого создается описание;
Export Attribute Information (Экспорт атрибутов) —- выполняет экспорт значении атрибутов в текстовый файл, в котором значения разделяются с и м вол о м табуляции;
Import Attribute Information (Импорт атрибутов) — выполняет замену значений атрибутов вхождений блоков, импортируя их из текстового файла, в котором значения разделяются символом табуляции;
Convert block to xref (Преобразование блока во внешнюю ссылку) — заменяет вхождения блока на внешнюю ссылку на указываемый файл;
Replace block with another block (Замена одного блока другим) — заменяет все вхождения одного блока на вхождения другого блока.
Text Mask (Маскирование текста.
Unmask Text (Демаскирование текста) — отказ от ранее созданной маски текстового примитива;
Explode Text (Расчленение текста,
Convert Text to Mtext (Преобразование текста в мультитекст) — заменяет выбранный однострочный текст из одной или нескольких строк на многострочный текст;
Arc-Aligned Text (Размещение текста по дуге,
Justify Text (Выравнивание текста) — изменяет способ выравнивания текста, или мультитекста, или описания атрибута, с сохранением внешнего вида примитива;
Rotate Text (Поворот текста) — изменяет наклон текста, или мультитекста, или описания атрибута, с целью преобразования к наиболее читаемому виду;
Enclose Text with Object (Обводка текста) — строит дополнительный объект (круг, полилинию в форме овала или полилинию в форме прямоугольника) вокруг текста, мультитекста или описания атрибута;
Automatic Text Numbering (Автоматическая нумерация текста) — изменяет текстовые примитивы, дополняя их номерами;
Change Text Case (Изменение регистра текста) — изменяет текстовые примитивы, преобразуя текст к нужному регистру.
Move/Copy/Rotate (Перенос/Копирование/Поворот, кнопка
Extended Clip (Расширенная подрезка, кнопка
Convert Shape to Block (Преобразование
формы в блок) — заменяет вставленную в
рисунок форму на вхождение блока, для которого создается описание (повтор одноименного пункта подменю
Blocks (Блоки));
Multiple Copy (Множественное копирование, кнопка
Extended Offset (Расширенное подобие) — создает подобные (параллельные) объекты, предлагая дополнительные возможности: множественное построение, удаление исходного примитива, задание слоя нового объекта.
Suoer Hatch (Суперштриховка,
Change URLs (Изменение URL) — редактирование URL-адресов;
Find and Replace URLs (Поиск и замена URL) — ищет и заменяет в рисунке одни URL-адреса на другие.
