Базовые размеры

Рисунок 6.9. Базовые размеры

Базовые размеры

Базовые размеры и размерные цепи представляют собой последовательность линейных размеров. Базовые размеры — это последовательность размеров, отсчитываемых от одной базовой линии. У размерных цепей начало каждого размера совпадает с концом предыдущего. Перед построением базового размера или цепи на объекте должен быть проставлен хотя бы один линейный, ординатный или угловой размер.

Быстрое нанесение размеров

Рисунок 6.26. Быстрое нанесение размеров

Диалоговое окно градиентной заливки

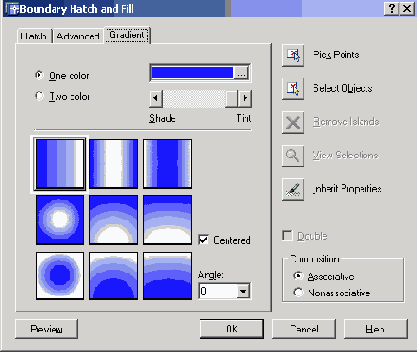

Рисунок 6.3. Диалоговое окно градиентной заливки

Ассоциативность штриховки устанавливается в области Composition выбором одного из параметров: Associative или Noassociative.
Для автоматического определения контура штриховки путем указания точек необходимо нажать кнопку Pick Points. При этом выдается запрос:
Select internal point: — указать внутреннюю точку
Selecting everything. . . — осуществляется выбор всех объектов
Selecting everything visible... — осуществляется выбор всех видимых объектов
Analyzing the selected data... — осуществляется анализ выбранных данных
Analyzing internal islands ...—осуществляется анализ внутренних островков
Select internal point:—указать внутреннюю точку
Analyzing internal islands... —осуществляется анализ внутренних островков
Select internal point: —нажать клавишу Enter по завершении выбора штрихуемой области
При определении нескольких контуров штриховки необходимо выбрать несколько внутренних точек, а затем нажать клавишу Enter.
Если AutoCAD определяет, что контур не замкнут или точка находится не внутри контура, то на экране появляется диалоговое окно Boundary Definition Error с сообщением об ошибке.
Для выбора любым стандартным способом объектов в качестве контура штриховки необходимо нажать кнопку Select objects.
Контуры штриховки могут представлять собой любую комбинацию отрезков, дуг, окружностей, двумерных полилиний, эллипсов, сплайнов, блоков и видовых экранов пространства листа. Каждый из компонентов контура должен хотя бы частично находиться в текущем виде. По умолчанию AutoCAD определяет контуры путем анализа всех замкнутых объектов рисунка.
Когда штрихование производится стилем Normal, островки остаются незаштрихованными, а вложенные островки штрихуются, как показано на Рисунок 6.4. При этом штрихование производится вовнутрь, начиная от внешнего контура. Если обнаружено внутреннее пересечение, штрихование прекращается, а на следующем пересечении возобновляется. Таким образом, данный стиль задает штрихование областей, отделенных от внешней части нечетным числом замкнутых контуров; области, отделенные четным числом контуров, не штрихуются.
При использовании игнорирующего Ignore и внешнего стиля Outer штриховка аналогичного контура выглядит иначе (Рисунок 6.5, 6.6). Стиль Ignore задает штрихование всей области, ограниченной внешним контуром, без учета вложенных контуров.

Диалоговое окно определения параметров

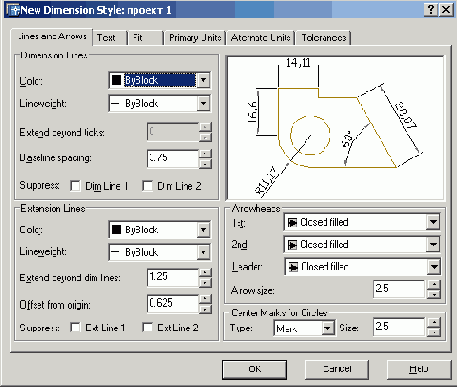

Рисунок 6.29. Диалоговое окно определения параметров размерного стиля: вкладка линий и стрелок

Диалоговое окно New Dimension Style содержит следующие вкладки:

вкладка Lines and Arrows (см. Рисунок 6.29) позволяет осуществлять:

управление внешним видом размерных линий в области Dimension Lines, а также их подавление при установке флажков Dim Line 1 и Dim Line 2 в поле Suppress:; управление внешним видом выносных линий в области Extension Lines, их подавление при установке флажков Ext Line 1 и Ext Line 2 в поле Suppress:, a также удлинение выносных линий за размерные в поле Extend beyond dim lines: и настройка отступа выносных линий от объекта в поле Offset from origin:; управление формой размерных стрелок в области Arrowheads, их геометрией у первой/второй точек в полях 1st: и 2nd:, а также размерами стрелок в поле Arrow size:; управление формой маркеров центра в области Center Marks for Circles, их геометрией в раскрывающемся списке Туре: и размером в поле Size:;

вкладка Text — обеспечивает управление размерным текстом: его стилем, высотой, местоположением относительно размерной линии, зазором между текстом и размерной линией и пр. (Рисунок 6.30):

список Text style: в области Text Appearance содержит текстовые стили, используемые в текущем рисунке. Чтобы создать или отредактировать текстовый стиль, следует нажать кнопку, расположенную рядом с этим списком, и тем самым загрузить диалоговое окно Text Style; для установки цвета текста и обведения надписи рамкой предназначены соответственно список Text color: и опция Draw frame around text; если в текстовом стиле задана фиксированная высота, она имеет приоритет перед величиной, указанной в списке Text height:. Поэтому, чтобы пользователь имел возможность изменять данный параметр на вкладке Text, высота в описании используемого текстового стиля должна быть равна 0; в области Text Placement определяется размещение текста относительно размерных и выносных линий, а также образмериваемого объекта. Результат действия каждой опции сразу можно просмотреть на образце. Для того чтобы текст располагался по вертикали, следует использовать список Vertical:. Вариант Centered позволяет разместить текст в центре, с разрывом размерной линии; Above — над размерной линией и параллельно ей. Обе опции учитывают направление осей X и Y. Outside означает, что текст всегда размещается за пределами образмериваемого объекта независимо от направления осей X и Y; JIS — над размерной линией, даже если не параллельно ей. Опции вертикального выравнивания основаны на горизонтальных размерах. Для настройки расположения текста по горизонтали используется список Horizontal:. При этом параметр Centered позволяет разместить текст по центру между двумя выносными линиями; At Ext Line 1 выравнивает текст влево и располагает его у первой выносной линии вдоль размерной линии; At Ext Line 2 — вправо; Over Ext Line 1 — вдоль первой выносной линии; Over Ext Line 2 — вдоль второй выносной линии;

Диалоговое окно определения стилей штриховки

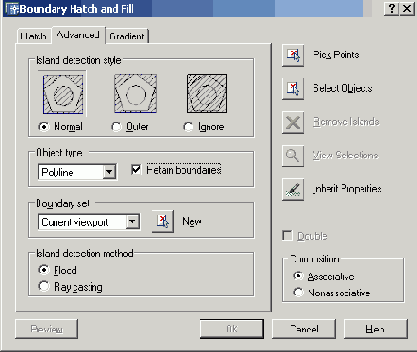

Рисунок 6.7. Диалоговое окно определения стилей штриховки

Выбор образца штриховки можно осуществить в окне инструментальной палитры (см. Рисунок 1.36), перетащив образец штриховки на заданный контур.

Диалоговое окно параметров выноски

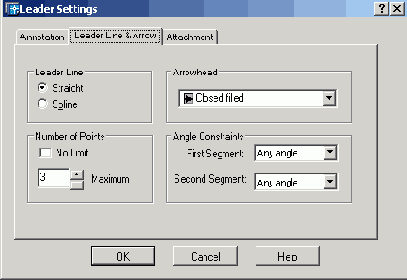

Рисунок 6.23. Диалоговое окно параметров выноски

Диалоговое окно параметров выноски вкладка Attachment

Рисунок 6.25. Диалоговое окно параметров выноски, вкладка Attachment

Для загрузки диалогового окна Leader Settings необходимо выбрать из падающего меню пункты Dimension > Leader, а затем нажать клавишу Enter.

Диалоговое окно с образцами штриховки

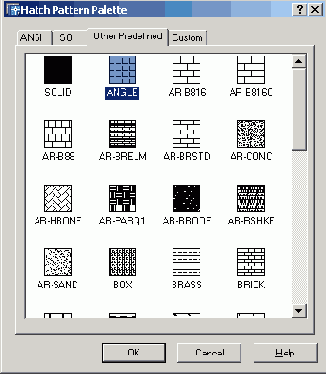

Рисунок 6.2. Диалоговое окно с образцами штриховки

Для использования стандартных образцов штриховок необходимо в области Туре: выбрать из раскрывающегося списка пункт Predefined. Имя образца штриховки запоминается в системной переменной HPNAME.
Текстовые поля Scale: и Angle: позволяют задать масштабный коэффициент и угол наклона для выбранного образца штриховки. При этом введенные параметры запоминаются в системных переменных HPSCALE и HPANG.
Чтобы создать новый пользовательский образец штриховки, надо в области Туре: выбрать из раскрывающегося списка пункт User defined. При этом следует задать угол наклона в поле Angle:, расстояние между линиями штриховки — в поле Spacing: и, если необходимо, поставить флажок Double для отрисовки дополнительных линий под углом 90° к основным линиям штриховки.
В закладке Gradient диалогового окна Boundary Hatch and Fill, показанного на Рисунок 6.3, устанавливаются параметры градиентной заливки, которая может состоять из оттенков одного цвета или представлять собой плавный переход из одного цвета в другой.

Диалоговое окно штриховки

Рисунок 6.1. Диалоговое окно штриховки

Команда ВНАТСН позволяет наносить не только ассоциативную, но и неассоциативную штриховку.
Ассоциативность здесь означает, что при изменении границ контура изменяется и штриховка. Неассоциативная штриховка не зависит от контура границы.
Определение контура в команде ВНАТСН производится автоматически на основании указания точки, принадлежащей штрихуемой области.
Все объекты, полностью или частично попадающие в область штриховки и не являющиеся ее контуром, игнорируются и не влияют на процесс штриховки.
В некоторых случаях контур содержит выступающие края и островки, которые можно либо штриховать, либо пропускать. Островками называются замкнутые области, расположенные внутри области штрихования.
Команда ВНАТСН позволяет штриховать область, ограниченную замкнутой кривой, как путем простого указания внутри контура, так и путем выбора объектов.
При этом контур определяется автоматически, а любые целые примитивы и их составляющие, которые не являются частью контура, игнорируются.
В поставку AutoCAD входит более 50 образцов штриховки, удовлетворяющих промышленным стандартам и служащих для обозначения различных компонентов объектов или графического представления различных материалов. В программе имеется 14 образцов штриховки, удовлетворяющих стандартам ISO (Международной организации по стандартизации).
Для штриховки по стандарту ISO можно задать ширину пера, которая определяет вес линии образца. Помимо образцов, поставляемых с AutoCAD, можно использовать образцы из внешних библиотек.
Выбор образца штриховки осуществляется в области Pattern:. Удобно пользоваться как раскрывающимся списком, так и диалоговым окном Hatch Pattern Palette, показанным на Рисунок 6.2 — там содержатся пиктограммы с графическими образцами различных штриховок. Для выбора образца штриховки достаточно указать его изображение.

Диалоговое окно создания размерного стиля

Рисунок 6.28. Диалоговое окно создания размерного стиля

После введения в поле New Style Name: имени создаваемого размерного стиля на экране появится диалоговое окно New Dimension Style, показанное на Рисунок 6.29.

Диалоговое окно управления размерными стилями

Рисунок 6.27. Диалоговое окно управления размерными стилями

Диспетчер размерных стилей позволяет выполнить множество различных задач:

создать новый размерный стиль; изменить имеющийся размерный стиль; установить текущий стиль; просмотреть размерные стили рисунка и их свойства; воспользоваться предварительным просмотром размерных стилей; сравнить два размерных стиля или создать перечень всех свойств стиля; переименовать размерные стили; удалить размерные стили.

Размерные стили задают внешний вид и формат размеров. Они позволяют обеспечить соблюдение стандартов и упрощают редактирование размеров. Размерный стиль определяет следующие характеристики:

формат и положение размерных линий, линий-выносок, стрелок и маркеров центра; внешний вид, положение и поведение размерного текста; правила взаимного расположения текста и размерных линий; глобальный масштаб размера; формат и точность основных, альтернативных и угловых единиц; формат и точность значений допусков.

Для нанесения размера AutoCAD применяет текущий размерный стиль. По умолчанию в качестве такового используется ISO-25 (International Standards Organization), если пользователем не задан иной.
Стиль STANDARD создан на основе стандарта ANSI (American National Standards Institute, США), хотя и не полностью с ним совпадает. Если в рисунке используются британские единицы, то стиль STANDARD применяется по умолчанию. Стили DIN (Германия) и JIS (Japanese Industrial Standards, Япония) имеются в шаблонах рисунков AutoCAD DIN и JIS.
Определение базового размерного стиля следует начать с присвоения ему имени и сохранения. Новый стиль базируется на текущем и включает в себя все последующие изменения расположения размерных элементов, размещения текста и вида пояснительных надписей. Для создания нового размерного стиля необходимо в диалоговом окне Dimension Style Manager щелкнуть мышью по кнопке New.... Откроется диалоговое окно Create New Dimension Style (Рисунок 6.28).

Горизонтальный вертикальный и параллельный размеры

Рисунок 6.8. Горизонтальный, вертикальный и параллельный размеры

Линейные размеры

AutoCAD обеспечивает несколько видов простановки линейных размеров, отличающихся углом, под которым проводится размерная линия.

Ординатные размеры

Ординатные размеры определяют расстояние по оси координат от базовой точки до образмериваемого объекта (например, до отверстия в детали). Применение таких размеров предохраняет от накапливающихся ошибок, поскольку положение объектов отмеряется от единой базовой точки.
Ординатный размер состоит из значения координаты х или у и выноски. Ординатный размер по X выражает расстояние от начала координат до объекта вдоль оси X, а ординатный размер по У — соответственно вдоль оси Y. Если указана точка, AutoCAD автоматически определяет, по какой оси проставлять ординатный размер. Такой способ называется автоматическим нанесением ординатных размеров.
Текст ординатного размера располагается вдоль выноски независимо от ориентации текста, заданной текущим размерным стилем. Ключи команды позволяют изменять размерный текст и угол его наклона.
Выноска-отрезок или каждый сегмент выноски-ломаной отрисовывается перпендикулярно одной из осей координат, поэтому целесообразно включать режим ORTHO.

Падающее меню и панель инструментов Dimension

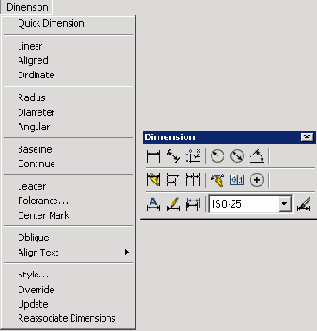

Рисунок 6.13. Падающее меню и панель инструментов Dimension

В изображения размеров входят следующие составные элементы:

размерная линия — линия со стрелками на концах, выполненная параллельно соответствующему измерению. Как правило, размерные линии помещаются между выносными. Если на короткой размерной линии не хватает места, размерные стрелки или текст размещаются снаружи в зависимости от настроек размерного стиля. Для угловых размеров размерной линией является дуга; размерные стрелки — стрелки, засечки или произвольный маркер, определяемый как блок, для обозначения концов размерной линии; выносные линии проводятся от объекта к размерной линии. Могут быть построены перпендикулярно ей или быть наклонными. Формируются только для линейных и угловых размеров (используются, если размерная линия находится вне образмериваемого объекта); размерный текст — текстовая строка, содержащая величину размера и другую информацию (например, обозначения диаметра, радиуса, допуска). Это необязательный элемент, то есть его вывод на рисунок можно подавить. Есть возможность принять размер, автоматически вычисленный AutoCAD, или заменить его другим текстом. Если принимается текст по умолчанию, к нему можно автоматически добавить допуски и ввести префикс и суффикс; выноски используются, если размерный текст невозможно расположить рядом с объектом; маркер центра — небольшой крестик, отмечающий центр окружности или дуги; осевые линии — линии с разрывом (штрихпунктирные), пересекающиеся в центре окружности или дуги и делящие ее на квадранты.

Все линии, стрелки, дуги и элементы текста, составляющие размер, будут рассматриваться как один размерный примитив, если установлен режим ассоциативного образмеривания. Ассоциативные размеры изменяются в соответствии с изменением элементов, которые образмериваются.

Параллельный размер

Простановка горизонтального размера

Пример 6.1. Простановка горизонтального размера

Проставьте горизонтальный размер прямоугольника (Рисунок 6.14).
Запустите команду DIMLINEAR, вызвав ее из падающего меню Dimension > Linear или щелчком мыши по пиктограмме Linear Dimension на панели инструментов Dimension.
Ответьте на запросы:
_DIMLINEAR
Specify first extension line origin or <select object>: —указать точку 1
Specify second extension line origin: — указать точку 2
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: — указать точку 3
Dimension text = 200

Простановка вертикального размера

Пример 6.2. Простановка вертикального размера

Проставьте вертикальный размер прямоугольника (Рисунок 6.15).
Запустите команду DIMLINEAR, вызвав ее из падающего меню Dimension > Linear щелчком мыши по пиктограмме Linear Dimension на панели инструментов Dimension.
Ответьте на запросы:
_DIMLINEAR
Specify first extension line origin or <select object>: —указать точку 1
Specify second extension line origin: — указать точку 2
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: — указать точку 3
Dimension text = 80

Простановка повернутого размера

Пример 6.3. Простановка повернутого размера

Проставьте размер под заданным углом (Рисунок 6.16).
Запустите команду DIMLINEAR, вызвав ее из падающего меню Dimension > Linear или щелчком мыши по пиктограмме Linear Dimension на панели инструментов Dimension.
Ответьте на запросы:
_DIMLINEAR
Specify first extension line origin or <select object>:—указать точку 1
Specify second extension line origin: — указать точку 2
Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: R — переход в режим простановки повернутого размера
Specify angle of dimension line <0>: — указать точку 2, задавая угол поворота размерной линии как направление
Specify second point: — указать точку 3, задавая угол поворота размерной линии как направление
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:— указать точку 4
Dimension text = 128.7

Простановка параллельного размера

Пример 6.4. Простановка параллельного размера

Проставьте размер, параллельный измеряемой линии объекта (Рисунок 6.17).
Запустите команду DIMALIGNED, вызвав ее из падающего меню Dimension > Aligned или щелчком мыши по пиктограмме Aligned Dimension на панели инструментов Dimension. Ответьте на запросы:
_DIMALIGNED
Specify first extension line origin or <select object>: —указать точку 1
Specify second extension line origin: — указать точку 2
Specify dimension line location or [Mtext/Text/Angle]: —указать точку 3
Dimension text = 223.61

Простановка базовых размеров

Пример 6.5. Простановка базовых размеров

Проставьте линейный размер, а затем от него — базовые (Рисунок 6.18). Запустите команду DIMLINEAR, вызвав ее из падающего меню Dimension > Linear или щелчком мыши по пиктограмме Linear Dimension на панели инструментов Dimension.
Ответьте на запросы:
_DIMLINEAR
Specify first extension line origin or <select object>: —указать точку 1
Specify second extension line origin: — указать точку 2
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: — указать точку 5
Dimension text = 120
Запустите команду DIMBASELINE, вызвав ее из падающего меню Dimension > Baseline или щелчком мыши по пиктограмме Baseline Dimension на панели инструментов Dimension. Ответьте на запросы:
_DIMBASELINE
Specify a second extension line origin or [Undo/Select] <Select>: — указать точку 3
Dimension text = 220
Specify a second extension line origin or [Undo/Select] <Select>: — указать точку 4
Dimension text = 270
Specify a second extension line origin or [Undo/Select] <Select>: — нажать клавишу Enter
Select base dimension: — нажать клавишу Enter для завершения команды

Простановка последовательной размерной цепи

Пример 6.6. Простановка последовательной размерной цепи

Проставьте линейный размер, а затем от него — последовательную размерную цепь (Рисунок 6.19).
Запустите команду DIMLINEAR, вызвав ее из падающего меню Dimension > Linear или щелчком мыши по пиктограмме Linear Dimension на панели инструментов Dimension.
Ответьте на запросы:
_DIMLINEAR
Specify first extension line origin or <select object>: —указать точку 1
Specify second extension line origin: — указать точку 2
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: — указать точку 4
Dimension text = 100
Запустите команду DIMCONTINUE, вызвав ее из падающего меню Dimension > Continue или щелчком мыши по пиктограмме Continue Dimension на панели инструментов Dimension.
Ответьте на запросы:
_DIMCONTINUE
Specify a second extension line origin or [Undo/Select] <Select>: — указать точку 3
Dimension text = 100
Specify a second extension line origin or [Undo/Select] <Select>: — нажать клавишу Enter
Select continued dimension: — нажать клавишу Enter для завершения работы команды

Простановка диаметра

Пример 6.7. Простановка диаметра

Проставьте два варианта диаметрального размера на окружность (Рисунок 6.20).
Запустите команду DIMDIAMETER, вызвав ее из падающего меню Dimension > Diameter или щелчком мыши по пиктограмме Diameter Dimension на панели инструментов Dimension. Ответьте на запросы:
_DIMDIAMETER
Select arc or circle: — указать точку 1, лежащую на окружности
Dimension text = 180
Specify dimension line location or [Mtext/Text/Angle]: —указать местоположение размерной линии

Простановка радиуса

Пример 6.8. Простановка радиуса

Проставьте два варианта радиального размера на дугу (Рисунок 6.21). Запустите команду DIMRADIUS, вызвав ее из падающего меню Dimension > Radius или щелчком мыши по пиктограмме Radius Dimension на панели инструментов Dimension. Ответьте на запросы:
_DIMRADIUS
Select arc or circle: — указать точку 1, лежащую на дуге
Dimension text = 90
Specify dimension line location or [Mtext/Text/Angle] : —указать местоположение размерной линии

Простановка углового размера

Пример 6.9. Простановка углового размера

Проставьте два варианта углового размера (Рисунок 6.22). Запустите команду DIMANGULAR, вызвав ее из падающего меню Dimension > Angular или щелчком мыши по пиктограмме Angular Dimension на панели инструментов Dimension. Ответьте на запросы:
_DIMANGULAR
Select arc, circle, line, or <specify vertex>: — указать точку 1
Select second line: — указать точку 2
Specify dimension arc line location or [Mtext/Text/Angle]: — указать местоположение размерной линии
Dimension text = 125

Быстрое нанесение размеров

Пример 6.10. Быстрое нанесение размеров

Проставьте размеры на деталь (Рисунок 6.26). Запустите команду QDIM, вызвав ее из падающего меню Dimension > QDIM или щелчком мыши по пиктограмме Quick Dimension на панели инструментов Dimension. Ответьте на запросы:
_QDIM
Select geometry to dimension: — указать точку 1
Select geometry to dimension: — указать точку 2
Select geometry to dimension: — указать точку 3
Select geometry to dimension: — нажать клавишу Enter по завершении выбора объектов
Specify dimension line position, or
[Continuous/Staggered/Baseline/Ordinate/Radius/Diameter/datum- Point/Edit/SeTtings]<Continuous>: — указать точку 4

Пример контура заштрихованного стилем Ignore

Рисунок 6.5. Пример контура, заштрихованного стилем Ignore

При использовании стиля Outer штрихование производится от внешнего контура и окончательно прекращается при первом обнаруженном пересечении. Стили Normal, Ignore и Outer устанавливаются в области Island detection style на вкладке Advanced диалогового окна Boundary Hatch (Рисунок 6.7).
Если на пути линии штриховки встречаются текст, атрибут, форма, полоса или закрашенная фигура и данный объект входит в набор контуров, AutoCAD не наносит на него штриховку. В результате, например, читаемость текста, размещенного внутри заштрихованного контура, не ухудшается. Если же перечисленные объекты также нужно заштриховывать, следует воспользоваться стилем Ignore.

Пример контура заштрихованного стилем Normal

Рисунок 6.4. Пример контура, заштрихованного стилем Normal

Пример контура заштрихованного стилем Outer

Рисунок 6.6. Пример контура, заштрихованного стилем Outer

Простановка базовых размеров

Рисунок 6.18. Простановка базовых размеров

Простановка диаметра

Рисунок 6.20. Простановка диаметра

Простановка горизонтального размера

Рисунок 6.14. Простановка горизонтального размера

Простановка параллельного размера

Рисунок 6.17. Простановка параллельного размера

Простановка последовательной размерной цепи

Рисунок 6.19. Простановка последовательной размерной цепи

Простановка повернутого размера

Рисунок 6.16. Простановка повернутого размера

Простановка радиуса

Рисунок 6.21. Простановка радиуса

Простановка размеров

Размеры показывают геометрические величины объектов, расстояния и углы между ними, координаты отдельных точек. В AutoCAD используется 11 видов размеров, которые можно разделить на три основных типа: линейные (Рисунок 6.8-6.10), радиальные (Рисунок 6.11) и угловые (Рисунок 6.12). Линейные размеры делятся на горизонтальные, вертикальные и параллельные, повернутые, ординатные, базовые и размерные цепи. Ниже будут приведены простые примеры их нанесения.

Простановка углового размера

Рисунок 6.22. Простановка углового размера

Простановка вертикального размера

Рисунок 6.15. Простановка вертикального размера

Радиальные размеры

Рисунок 6.11. Радиальные размеры

Размерная цепь

Размерные цепи

Рисунок 6.10. Размерные цепи

Штриховка

Штрихование — это заполнение указанной области по определенному образцу.

Угловые размеры

Рисунок 6.12. Угловые размеры

Команды простановки размеров находятся в падающем меню Dimension.
Для удобства можно воспользоваться пиктограммами на одноименной панели инструментов (Рисунок 6.13).

Управление размерными стилями

Размерный стиль — это поименованная совокупность значений всех размерных переменных, определяющая вид размера на рисунке.

Вкладка выносок и стрелок

Рисунок 6.24. Вкладка выносок и стрелок
