Атрибуты

Атрибут блока представляет собой некое подобие метки или ярлыка, используемых для связывания с блоком текстовой строки или каких-либо иных данных.
В процессе вставки блока с переменными атрибутами AutoCAD предлагает ввести значение атрибута, которое затем сохраняется вместе с блоком.
Примерами данных атрибутов могут служить номера деталей, технические требования, стоимость, комментарии, фамилии владельцев и т. п.
Можно экспортировать информацию, хранящуюся в атрибутах рисунка, с целью последующего использования в электронных таблицах или базах данных для генерации документов типа спецификаций или ведомостей материалов.
С одним блоком допускается связывать несколько атрибутов, имена которых различаются.
Атрибуты могут быть скрытыми. Скрытый атрибут не виден ни на экране монитора, ни на вычерченном рисунке. Несмотря на это, данные такого атрибута хранятся в файле чертежа и извлекаются по мере необходимости.
При формировании атрибута вначале создается описание, в которое заносятся его характеристики.

Автоотслеживание

Средства автоотслеживания AutoTrack облегчают построение объектов в определенных направлениях или в определенной зависимости относительно других объектов рисунка. При включенных режимах автоотслеживания специальные временные линии отслеживания помогают выполнять точные построения. По умолчанию эти линии являются бесконечными и продолжаются до границ области рисования. Однако можно установить такой режим, при котором длина линий отслеживания ограничивается текущим положением курсора. Имеются два режима автоотслеживания: полярное отслеживание и отслеживание при объектной привязке. Режимы автоотслеживания можно быстро включать и отключать нажатием кнопок POLAR и ОТRACK в строке состояния.
Для изменения параметров автоотслеживания используется вкладка Drafting диалогового окна Options, которое загружается из падающего меню Tools > Options.... В области AutoTrack Settings устанавливаются следующие флажки:

Display polar tracking vector — отображение линий полярного отслеживания в виде бесконечных лучей. Если флажок снят, линия полярного отслеживания проводится от предыдущей указанной точки до курсора; Display full-screen tracking vector — отображение линий объектного отслеживания в виде бесконечных прямых. Если флажок снят, линия объектного отслеживания проводится от точки привязки До курсора; Display AutoTrack tooltip — отображение всплывающих подсказок к режимам автоотслеживания, выводимых ниже позиции курсора. Всплывающие подсказки дают информацию о типе объектной привязки (при объектном отслеживании), текущем угле отслеживания и расстоянии до предыдущей точки.

Способ захвата характерных точек объектов для отслеживания устанавливается в области Alignment Point Acquisition:

Automatic — захват точек отслеживания осуществляется автоматически. Если выбран данный способ, для предотвращения захвата характерной точки объекта можно удерживать нажатой клавишу Shift; Shift to acquire — захват точек происходит только при нажатии клавиши Shift в момент, когда курсор находится над точкой объектной привязки.

Системные переменные TRACKPATH и POLARMODE управляют соответственно отображением линий отслеживания и способом захвата точек отслеживания.

Ближайшая точка

Блок

Блоком называется совокупность связанных объектов рисунка, обрабатываемых как единый объект. Формирование часто используемых объектов может быть произведено всего один раз. Затем они объединяются в блок и при построении чертежа выполняют роль «строительных материалов». Применяя блоки, легко создавать фрагменты чертежей, которые будут неоднократно требоваться в работе. Блоки можно вставлять в рисунок с масштабированием и поворотом, расчленять их на составляющие объекты и редактировать, а также изменять описание блока. В последнем случае AutoCAD обновляет все существующие вхождения блока и применяет новое описание ко вновь вставляемым блокам.
Применение блоков упрощает процесс рисования. Их можно использовать, например, в следующих целях:

для создания стандартной библиотеки часто используемых символов, узлов и деталей. После этого можно неограниченное число раз вставлять готовые блоки, вместо того чтобы каждый раз отрисовывать все их элементы; для быстрого и эффективного редактирования рисунков путем вставки, перемещения и копирования целых блоков, а не отдельных геометрических объектов; для экономии дискового пространства путем адресации всех вхождений одного блока к одному и тому же описанию блока в базе данных рисунка.

Блок может содержать любое количество графических примитивов любого типа, а воспринимается AutoCAD как один графический примитив наравне с отрезком, окружностью и т. д.
Блок может состоять из примитивов, созданных на разных слоях, разного цвета, с разными типами и весами линий. Все эти свойства примитивов сохраняются при объединении их в блок и при вставке блока в рисунок.
Однако необходимо учесть следующее:

примитивы блока, созданные в специальном слое с именем 0, свойства которых определены как ByLayer, при вставке генерируются в текущем слое, наследуя его свойства; примитивы блока, свойства которых определены как ByBlock, наследуют текущие значения; свойства примитивов, заданные явно, сохраняются независимо от текущих значений свойств.

Один блок может включать в себя другие. Если внутренний блок содержит примитивы, созданные в слое 0 или характеризуемые цветом и типом линии ByBlock, то эти примитивы «всплывают» наверх сквозь вложенную структуру блоков до тех пор, пока не попадут в блок с фиксированным слоем, цветом или типом линии, иначе они генерируются в слое 0.
Блоку может быть присвоено имя. AutoCAD создает блоки без имени (анонимные), например, для ассоциативных размеров, то есть для примитивов, к которым не обеспечен прямой доступ пользователя.
Применение блоков позволяет значительно сэкономить память. При каждой новой вставке блока в рисунок AutoCAD добавляет к имеющейся информации лишь данные о месте вставки, масштабных коэффициентах и угле поворота.
С каждым блоком можно связать атрибуты, то есть текстовую информацию, которую разрешается изменять в процессе вставки блока в рисунок и которая может изображаться на экране или оставаться невидимой.
При вставке блока на рисунке появляется так называемое вхождение блока. Во время каждой вставки блока задаются масштабные коэффициенты и угол его поворота. Масштабные коэффициенты по осям X, Y, Z могут быть различными.
Использование блоков в AutoCAD значительно упрощает создание, редактирование и сортировку объектов рисунка и связанной с ними информации.

Центр управления AutoCAD DesignCenter

В практической деятельности очень важно иметь возможность использовать созданные ранее наработки: опыт показывает, что большинство проектно-конструкторских проектов создается на базе новых сочетаний элементов, давно известных как по принципу функционирования, так и по исполнению. AutoCAD 2005 обеспечивает эффективное повторное использование имеющихся наработок путем их вставки в рисунки в виде блоков или внешних ссылок. Управлять блоками, внешними ссылками, растровыми изображениями и содержимым рисунков, находящихся в других источниках (и даже подготовленных в других приложениях) позволяет центр управления AutoCAD DesignCenter.
Кроме того, если в сеансе открыто несколько рисунков, Центр управления дает возможность упростить процесс создания таких элементов, как, например, описания одних и тех же слоев. Пользователь создает описание в одном рисунке, а затем просто копирует в остальные.

Диалоговое окно диспетчера атрибутов блоков

Рисунок 5.46. Диалоговое окно диспетчера атрибутов блоков

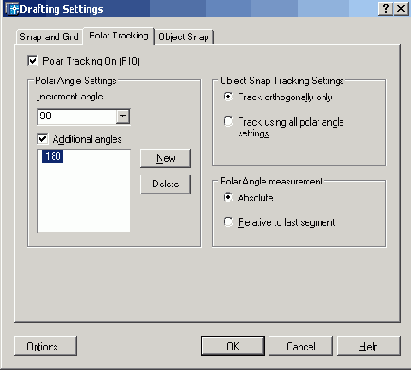

Диалоговое окно изменения параметров полярного отслеживания

Рисунок 5.10. Диалоговое окно изменения параметров полярного отслеживания

Диалоговое окно описания блока

Рисунок 5.40. Диалоговое окно описания блока

При создании описания блока в диалоговом окне Block Definition следует:

в поле Name: ввести уникальное имя создаваемого блока; в области Objects нажать кнопку Select objects и выделить мышью объекты, входящие в блок. При этом диалоговое окно временно закрывается. По окончании выделения необходимо нажать клавишу Enter, и диалоговое окно откроется снова. Воспользовавшись кнопкой быстрого выбора QuickSelect, можно применять фильтры для выбора объектов; в области Objects задать способ обработки выбранных объектов после создания описания блока: Retain — выбранные объекты остаются в текущем рисунке в их исходном состоянии; Convert to block — выбранные объекты заменяются вхождением блока; Delete — после создания описания блока выбранные объекты удаляются; в области Base point задать координаты базовой точки вставки или нажать кнопку Pick point для выбора базовой точки с помощью мыши; в поле Description ввести текстовые пояснения для облегчения идентификации и поиска блока впоследствии; в области Preview icon указать, требуется ли создание пиктограммы для описания блока: Do not include an icon — изображение, используемое для предварительного просмотра блока, не создается; Create icon from block geometry — изображение, используемое для предварительного просмотра блока, сохраняется с описанием блока.

Описание блока сохраняется в текущем рисунке.
Для получения блоков, которыми можно воспользоваться при создании любых чертежей в AutoCAD, применяется команда WBLOCK.
Она позволяет загрузить диалоговое окно записи блока на диск Write Block (Рисунок 5.41), где доступны следующие настройки:

Block: — указание блока, сохраняемого в отдельном файле; Entire drawing — блоком становится весь рисунок; Objects — указание объекта, сохраняемого в отдельном файле; кнопка Pick point в области Base point — указание базовой точки на рисунке; кнопка Select objects в области Objects — выбор объектов в файл блока; ввод имени нового файла. Если выбран блок, то команда WBLOCK автоматически использует его имя для нового файла; список Insert units: — выбор единиц вставки, используемых в Центре управления AutoCAD.

Описание блока сохраняется в отдельном рисунке.

Диалоговое окно определения нового стиля

Рисунок 5.36. Диалоговое окно определения нового стиля

В области Font из раскрывающегося списка Font Name: следует выбрать подходящий шрифт, определяющий форму текстовых символов (например simplex.shx). В списке присутствуют как откомпилированные SHX-шрифты AutoCAD, так и системные шрифты TrueType. При выборе последних можно дополнительно задать параметры начертания (например полужирный или курсив). Для изменения имени существующего текстового стиля используется кнопка Rename..., нажатие которой выводит на экран соответствующее диалоговое окно Rename Text Style.
В области Effects доступны следующие опции:

Upside down — обеспечивает поворот текста на 180° сверху вниз симметрично горизонтальной оси; Backwards — обеспечивает поворот текста на 180° слева направо симметрично вертикальной оси; Vertical — обеспечивает вертикальное расположение текста, то есть символы выстраиваются один над другим; в поле Width Factor: устанавливается степень сжатия/растяжения текста, то есть масштабный коэффициент; в поле Oblique Angle: устанавливается угол наклона символов по отношению к нормали, причем положительным считается угол наклона вправо — по часовой стрелке, а отрицательным — влево, против часовой стрелки. Максимально возможное значение данного параметра — 85°.

Сделанные изменения наглядно представлены в области Preview.
Высота текста задается в поле Height: и определяет размер знаков используемого шрифта. Если в процессе описания стиля задана фиксированная высота текста, при создании однострочных надписей запрос Height: не выводится. Если планируется наносить надписи разной высоты с использованием одного и того же текстового стиля, при его создании следует указать высоту 0.
Имеется возможность изменять параметры существующих текстовых стилей в диалоговом окне Text Style. Изменение типа шрифта или ориентации текста в каком-либо стиле вызывает обновление всех текстовых объектов, использующих его. Изменение высоты символов, коэффициента сжатия или угла наклона не влияет на имеющиеся текстовые объекты и применяется только при создании новых надписей.

Диалоговое окно определения свойств элемента мультилинии

Рисунок 5.17. Диалоговое окно определения свойств элемента мультилинии

Свойства мультилинии определяются в диалоговом окне Multiline Properties (Рисунок 5.18):

в области Fill установкой флажка On обеспечивается заполнение мультилинии цветом; в области формирования торцов Caps определяется вид концевых элементов; в поле Angle определяется величина угла наклона концевого элемента к мультилинии.

По умолчанию используется файл стиля с именем acad.mln.

Диалоговое окно определения свойств мультилинии

Рисунок 5.18. Диалоговое окно определения свойств мультилинии

Системная переменная CMLSTYLE1 содержит имя текущего стиля мультилинии.

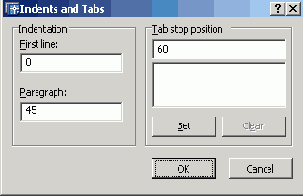

Диалоговое окно отступов и табуляции

Рисунок 5.38. Диалоговое окно отступов и табуляции

Диалоговое окно поиска

Рисунок 5.51. Диалоговое окно поиска

Здесь можно настроить поиск по различным критериям, в том числе по дате последнего изменения. Допускается также поиск по фрагментам текста, содержащимся в текстовых описаниях блоков или в полях свойств рисунка. Например, если имя рисунка неизвестно, его можно найти по ключевому слову, заданному в свойствах. Если же пользователь желает отыскать созданный им блок, но не помнит точно, как он был сохранен (в рисунке или в отдельном файле), следует задать в качестве критерия имя блока, а из списка Look for выбрать Drawings and Blocks.
Выбранный тип определяет вид вкладок диалогового окна. Далее необходимо ввести в поле In начальный участок поиска или нажать кнопку Browse... и выбрать его в структуре диска. Если поиск должен охватывать все уровни, подчиненные указанному, требуется поставить флажок для просматривания вложенных папок Search subfolders.
Если в списке Look for выбран пункт Drawings, то в диалоговом окне Search появляются три вкладки, на которых можно задать различные критерии поиска:

Drawings — имя или текст для поиска, возможно, вместе с именем свойства. Разрешается задавать искомый текст и указывать, к чему он относится (к названию файла, имени автора и т. д.); Date Modified — дата или диапазон дат создания или последнего изменения искомого элемента содержимого. Может также задаваться в формате during the previous N month(s) — за последние N месяцев или during the previous N day(s) — за последние N дней. По умолчанию AutoCAD не ограничивает поиск по дате; Advanced — дополнительные параметры поиска. Здесь можно, например, настроить поиск рисунков, содержащих некоторую текстовую строку (в именах блоков, именах или значениях атрибутов, а также в текстовых описаниях элементов). Кроме того, предусмотрено ограничение поиска по минимальному или максимальному размеру файла. При поиске допускается ввод как всей текстовой строки, так и отдельного ее фрагмента. Можно также использовать глобальные символы (* и ?).

Если в списке Look for выбрано значение, отличное от Drawings, то в диалоговом окне Search появляется одна из ниже перечисленных вкладок:

Blocks — поиск блоков по именам; Dimstyles — поиск размерных стилей по именам; Drawings and Blocks — поиск рисунков и блоков по именам; Hatch Pattern Files — поиск файлов образцов штриховки по именам; Hatch Patterns — поиск образцов штриховки по именам; Layers — поиск слоев по именам; Layouts — поиск листов по именам; Linetypes — поиск типов линий по именам; Tablestyles — поиск табличных стилей по именам; Textstyles — поиск текстовых стилей по именам; Xrefs — поиск внешних ссылок по именам.

Для запуска механизма поиска следует нажать кнопку Search Now. Записи о найденных элементах отображаются в диалоговом окне по мере их обнаружения. Для нового поиска с другими критериями нужно воспользоваться кнопкой New Search. После щелчка по ней список с результатами предыдущего поиска будет очищен.
Элемент содержимого, найденный при поиске и занесенный в таблицу результатов, можно добавить в открытый рисунок. Результат поиска также можно загрузить непосредственно в палитру Центра управления.
Для смены источника содержимого зоны структуры необходимо в Центре управления AutoCAD открыть одну из следующих вкладок или выбрать их из контекстного меню, щелкнув правой кнопкой мыши по свободной части палитры:

Folders — перечень локальных и сетевых дисков; Open Drawings — перечень рисунков, открытых в данный момент в AutoCAD; History — перечень последних 20 элементов, открытых через Центр управления AutoCAD; DC Online — подключение к Internet.

Центр управления AutoCAD предоставляет очень простой способ открытия файлов рисунков — пользователю достаточно всего лишь перетащить значок выбранного файла в пустую часть области рисования. При этом следует быть внимательным, так как перетаскивание значка не в пустую часть, а на уже открытый рисунок приведет к другому результату.
Для перетаскивания необходимо, чтобы хотя бы часть области рисования не была покрыта рисунками. Этого можно достичь, уменьшив размеры уже открытых окон или свернув их. Если при перетаскивании вывести указатель мыши за пределы окна AutoCAD, он примет форму перечеркнутого круга — значит, оставлять рисунок в этом месте нельзя.
Таким образом, с помощью Центра управления AutoCAD можно:

просматривать различные источники содержимого рисунков, начиная с документов, открытых в текущем сеансе AutoCAD, и вплоть до библиотек обозначений на интернет-страницах; просматривать описания блоков, слоев и других элементов в любом файле рисунка, вставлять и копировать эти описания в текущий рисунок; создавать ярлыки для часто используемых рисунков, папок и интернет-страниц; находить рисунки с нужным содержимым на локальном и сетевых дисках. Так, например, можно разыскать рисунок, в котором имеется слой с заданным именем, либо файл, сохраненный до или после указанной даты. Найденный рисунок можно загрузить в Центр управления или перетащить непосредственно в текущий документ; открывать рисунки путем перетаскивания .dwg-файлов из палитры в область рисования; просматривать и вставлять растровые изображения путем перетаскивания их файлов из палитры в область рисования; управлять представлением элементов палитры (крупные или мелкие значки, список или таблица). Также предусмотрено отображение на палитре образцов и текстовых описаний элементов рисунка.

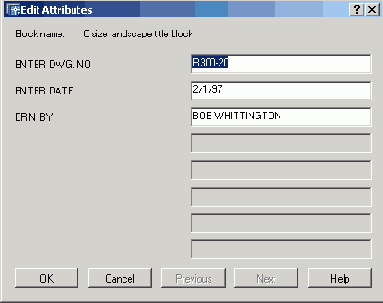

Диалоговое окно редактирования атрибутов

Рисунок 5.44. Диалоговое окно редактирования атрибутов

Запрос команды ATTEDIT:
Select block reference: — выбрать вхождение блока

Диалоговое окно редактора атрибутов блоков

Рисунок 5.45. Диалоговое окно редактора атрибутов блоков

Команда ATTREDEF позволяет переопределить блок и изменить атрибуты. Выдает следующие запросы:
Enter name of the block you wish to redefine: — ввести имя переопределяемого блока
Select objects for new Block... - выбрать объекты для нового блока
Select objects: — выбрать объекты

Диалоговое окно создания и управления внешними ссылками

Рисунок 5.48. Диалоговое окно создания и управления внешними ссылками

В диалоговом окне Xref Manager AutoCAD отображает статус каждой из имеющихся ссылок и их взаимосвязи. С помощью этого диалогового окна можно:

вставлять внешние ссылки; удалять имеющиеся ссылки; обновлять и выгружать имеющиеся ссылки; заменять вставленные ссылки на наложенные и наоборот; внедрять содержимое внешних ссылок в текущий рисунок; изменять пути к внешним ссылкам.

Перечень ссылок может иметь как табличную, так и иерархическую древовидную структуру. Для переключения между этими видами служат кнопки List View и Tree View в левой верхней части окна или функциональные клавиши F3 и F4 соответственно. По умолчанию перечень представляется в виде таблицы.
При табличном режиме просмотра в диалоговом окне Xref Manager отображается упорядоченный по алфавиту список ссылок в текущем рисунке. Таблица ссылок содержит следующие сведения о каждой из них:

Reference Name — имя ссылки; Status — текущий статус внешней ссылки. Он определяет операцию, которую программа выполняет со ссылкой после закрытия диалогового окна. Возможны следующие варианты: Loaded — ссылка обнаружена при открытии или повторной загрузке рисунка; Unloaded — ссылка выгружена пользователем; Unreferenced — если ссылка, имеющая вложенные ссылки, выгружена, не найдена или не обработана, то ее вложения получают статус разорванных из-за нарушенной связи со ссылкой-владельцем. При выгрузке ссылок, имеющих вложения, AutoCAD выводит предупреждение о том, что в результате операции последние окажутся разорванными; Not found — ссылка не обнаружена при открытии или повторной загрузке рисунка; Unresolved — файл ссылки найден, но AutoCAD не может прочитать его; Size — размер файла; Туре — текущий тип ссылки (вставленная или наложенная). Переключение типов производится двойным щелчком по значению данного параметра; Date — дата последнего сохранения рисунка ссылки. Это значение присутствует только для загруженных ссылок. Если ссылка не загружена, не найдена или разорвана, колонки Date и Size для нее остаются пустыми. Saved Path — сохраненный путь.

Перечень ссылок можно отсортировать по любому параметру. Для этого достаточно щелкнуть по заголовку соответствующей колонки. Например, сортировка ссылок по имени производится щелчком в заголовке Reference Name, а сортировка по размеру файла — щелчком в заголовке Size.
Диалоговое окно Xref Manager содержит следующие кнопки:

Attach... — установка связи одного рисунка с другим посредством образования внешней ссылки; Detach — полное удаление внешних ссылок. При этом уничтожаются и графические объекты, и описание ссылки. Удаленная ссылка исчезает из перечня и не видна ни в режиме просмотра таблицы, ни в режиме просмотра дерева; Reload — загрузка самого свежего варианта рисунка ссылки. Сведения о версии заносятся в описание ссылки; Unload — временная выгрузка ссылок из рисунка, позволяющая сократить время на его чтение с диска и уменьшить объем используемой памяти. Описание ссылки удаляется из рисунка, и в нем остается лишь указатель на используемый внешний документ. Графические объекты выгруженной ссылки на экран не выводятся; Bind... — при добавлении ссылки в рисунок она перестает указывать на внешний файл и становится постоянной частью текущего документа. Информация из ссылки заносится в рисунок в виде блока, и никакие последующие изменения вставленного рисунка не приводят к модификации главного; Open — открытие имеющейся ссылки.

Диалоговое окно создания описания атрибута

Рисунок 5.43. Диалоговое окно создания описания атрибута

В области Mode доступна настройка четырех режимов атрибута:

Invisible — скрытый режим. При вставке блока значение атрибута не отображается на рисунке. Его можно отменить с помощью команды ATTDISP; Constant — постоянный режим. Атрибут имеет фиксированное значение для всех вхождений блока; Verify — контролируемый режим, позволяющий проверять правильность значения атрибута во время вставки; Preset — установленный режим, позволяющий создавать атрибуты, значения которых не запрашиваются при вставке блока, но могут быть изменены. Основная цель режима — уменьшить количество запросов. Поэтому включать его не имеет смысла, если для ввода значений атрибутов используется диалоговое окно Attribute Definition.

Значения текущих режимов атрибутов для команды ATTDEF по умолчанию можно установить с помощью системной переменной AFLAGS.
Область Attribute позволяет задать данные атрибута — текстовую информацию:

Tag: — имя атрибута, используемое для идентификации каждого вхождения атрибута в рисунок. Имя не может быть пустым и содержать пробелов. Строчные буквы в нем автоматически переводятся в прописные; Prompt: — текст подсказки, которая выдается при запросе значения атрибута во время вставки блока. Если нажатием клавиши Enter введена пустая строка, то в качестве текста подсказки используется имя атрибута. Если атрибуту назначено свойство Constant, текстовое поле Prompt: становится недоступным; Value: определяет значение атрибута по умолчанию. Это поле может быть пустым.

Если подсказка Prompt: или параметр Value: должны начинаться с пробела, то первым символом набираемой строки должна быть обратная косая черта (\).
Если же первый символ подсказки или значения атрибута - обратная косая черта, то вводимый в поле текст должен начинаться двумя обратными косыми чертами (\\).
Область Insertion point позволяет задать координаты точки вставки в рисунке с помощью мыши, для чего следует погасить флажок Specify On-screen.
При включении опции выравнивания по предыдущему атрибуту Align below previous attribute definition имя атрибута автоматически помещается под предыдущим определением атрибута, если таковой есть; в противном случае опция остается недоступной.
Область Text Options позволяет задать выравнивание, гарнитуру шрифта, высоту и угол поворота текста атрибута.
После того как атрибут создан, его можно включать .в набор объектов при создании описания блока.
Связывание атрибутов с блоками производится и в случае переопределения блоков. В ответ на запрос AutoCAD о выборе объектов, включаемых в блок, следует включить в набор не только геометрические объекты самого блока, но и необходимые атрибуты.
Порядок выбора атрибутов определяет порядок следования запросов на ввод их значений при вставке блока.
Если описание атрибута включено в блок, то при вставке блока AutoCAD предлагает ввести значение атрибута, используя как подсказку указанную в описании текстовую строку, за которой последуют запросы о значениях определенных атрибутов:
Enter attribute values — ввести значения атрибутов Значения атрибута для разных вхождений блока могут различаться.
Запросы значений атрибутов можно подавить, приравняв системную переменную ATTREQ, сохраняющуюся вместе с рисунком — нулю. При этом значениями атрибутов автоматически становятся их значения по умолчанию или «пусто».
Имеется возможность создания отдельных атрибутов, не связанных с блоками.
Если рисунок, где имеются такие атрибуты, сохранить, то при выполнении вставки этого рисунка в другой рисунок AutoCAD выдаст запросы на ввод значений атрибутов.
Атрибуты, связанные с вставленными в рисунок блоками, можно редактировать.
Команда ATTEDIT, позволяющая редактировать описание атрибута, загружает диалоговое окно Edit Attributes, показанное на Рисунок 5.44. Здесь можно изменять характеристики атрибутов за исключением таких, как положение, высота или гарнитура шрифта.

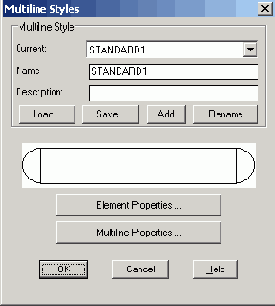

Диалоговое окно создания стилей мультилинии

Рисунок 5.16. Диалоговое окно создания стилей мультилинии

Свойства элементов мультилинии определяются в диалоговом окне Element Properties (Рисунок 5.17):

в области Offset определяется смещение линий мультилинии друг относительно друга; нажатие кнопки Linetype... выводит на экран диалоговое окно определения типа линии; нажатие кнопки Color... загружает диалоговое окно определения цвета каждой линии.

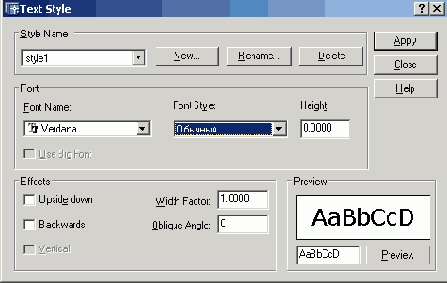

Диалоговое окно текстовых стилей

Рисунок 5.35. Диалоговое окно текстовых стилей

Для создания нового стиля необходимо щелкнуть мышью по кнопке New... — при этом будет загружено диалоговое окно New Text Style, показанное на Рисунок 5.36. Здесь вводится имя создаваемого стиля. Ему присваиваются значения параметров, первоначально заданные в окне Text Style и, как правило, нуждающиеся в изменении.

Диалоговое окно установки параметров точки

Рисунок 5.11. Диалоговое окно установки параметров точки

Оно вызывается из падающего меню Format > Point Style....
Размер маркера точки задается в поле Point Size:. При этом, если поднят флажок Set Size Relative to Screen, размер маркера определяется в процентах от размера экрана монитора, а если поставлен флажок Set Size in Absolute Units, указывается абсолютный размер маркера.

Диалоговое окно установки режима текущей объектной привязки

Рисунок 5.9. Диалоговое окно установки режима текущей объектной привязки

Специальные средства повышения наглядности, называемые автопривязкой Auto-Snap, облегчают выбор точек привязки и повышают эффективность использования объектной привязки. Средства автопривязки включают в себя следующие элементы:

маркеры обозначают тип объектной привязки в точке привязки с помощью соответствующего символа; всплывающие подсказки автопривязки поясняют тип объектной привязки в точке привязки ниже позиции указателя мыши; магнит автоматически перемещает в точку привязки указатель мыши, если он находится около возможной точки привязки; прицел окружает перекрестье указателя мыши и ограничивает область рисунка, в пределах которой при перемещении указателя определяются возможные точки привязки. Показ прицела можно включать и отключать, а его размер — изменять.

Для включения или отключения сразу всех текущих режимов объектной привязки без вызова диалогового окна Drafting Settings необходимо щелкнуть по кнопке OSNAP в строке состояния (или нажать клавиши Ctrl+F или F3). Если текущие режимы объектной привязки не заданы, вызывается диалоговое окно Drafting Settings.
По умолчанию включены следующие элементы автопривязки: маркеры, всплывающие подсказки и магнит. Параметры автодривязки всегда можно изменить в поле Autosnap Settings на вкладке Drafting диалогового окна Options, которое вызывается щелчком мыши по кнопке Options... в диалоговом окне Drafting Settings либо из падающего меню Tools > Options... (см. Рисунок 1.24).
Если задано несколько режимов объектной привязки, AutoCAD использует режим, наиболее подходящий для выбранного объекта. Если в прицел выбора попадают две точки, удовлетворяющие заданному режиму, система производит привязку к той из них, которая лежит ближе к центру прицела. При необходимости можно переключаться между точками, нажимая клавишу Tab. Например, если активизированы режимы привязки Quadrant и Center, а в прицел попадает часть окружности, то нажатие Tab позволит поочередно перебрать все возможные точки привязки: четыре квадранта и центр окружности.

Диалоговое окно установки ширины

Рисунок 5.39. Диалоговое окно установки ширины

Justification — выбор типа выравнивания для многострочного текста. По умолчанию используется вариант Top Left. При выравнивании абзаца и разбиении его на строки учитываются все пробелы. В горизонтальном направлении текст может центрироваться либо выравниваться влево/вправо. По вертикали текст может выравниваться по середине, вверх или вниз. Доступны следующие варианты:

Top Left — вверх влево; Middle Left — середина влево; Bottom Left — вниз влево; Top Center — вверх по центру; Middle Center — середина по центру; Bottom Center — вниз по центру; Top Right — вверх вправо; Middle Right — середина вправо; Bottom Right — вниз вправо;

Find and Replace... — загрузка диалогового окна Replace, где осуществляются поиск фрагментов текста и замена их новым; Select All — выделение всего текста в окне редактора; Change Case — изменение регистра выбранного текста. Раскрывает подменю, содержащее два пункта: UPPERCASE Ctrl+Shift+U и lowercase Ctrl+Shift+L; AutoCAPS — преобразование вводимого и импортируемого текста в верхний регистр. Функция не влияет на уже набранный в редакторе текст. Для изменения регистра имеющегося текста следует выделить нужный фрагмент, щелкнуть правой кнопкой мыши и выбрать из контекстного меню пункт Change Case; Remove Formatting — отмена полужирного и курсивного начертаний, а также подчеркивания выделенного текста; Combine Paragraphs — слияние выбранных абзацев в один. При этом каждый знак абзаца автоматически заменяется пробелом; Symbol — вставка выбранного в списке символа или неразрывного пробела в текущей позиции курсора. После выбора опции Other... выводится таблица символов, в которой представлен весь набор символов текущего шрифта. Для вставки нужно последовательно выделить один или несколько символов, нажать кнопку выбора, а затем — копирования; при этом отмеченные символы копируются в буфер обмена. Далее необходимо в редакторе многострочного текста выбрать из контекстного меню пункт Paste. Следует учесть, что символ диаметра отображается как %%С, но после вставки в рисунок этот и другие специальные символы отображаются корректно; Import Text... — вызов диалогового окна Select file. Для импорта следует выбрать файл в формате ASCII или RTF. Импортированный текст сохраняет исходные форматирование и свойства, заданные стилем, однако его можно отредактировать и переформатировать. Объем файла с импортируемым текстом не должен превышать 32 Кбайт; Background Mask... — вызов диалогового окна Background Mask...; Help — переход к описанию команды МТЕХТ в справочной системе.

Допускается изменение свойств только выделенной части текста. Символ можно выбрать одним щелчком мыши, слово — двойным щелчком, абзац — тройным.
Дробные тексты представляют собой фрагменты текста одной строки, расположенные на разных уровнях относительно базовой линии строки, и служат для записи натуральных дробей, предельных отклонений размеров и т. д.
Для указания места разбиения текста используются специальные символы:

косая черта (/) — для создания двухуровневого текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются друг над другом и разделяются горизонтальной чертой; решетка (#) — для создания двухуровневого текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются по диагонали и разделяются косой чертой; крышка ( ^) — при создании двухуровневого текста для записи предельных отклонений, элементы которого располагаются один над другим без разделительной черты.

Например, если после 1#3 ввести какой-либо нецифровой символ или пробел, средство автоформатирования разместит эти цифры в виде дроби с косой чертой. Кроме того, можно автоматически удалять незначащие пробелы перед целой и дробной частями числа.
Средство автоформатирования преобразует числа в дробный текст только в том случае, если между цифрами и символом-разделителем (косой чертой, решеткой или крышкой) нет пробелов.
Для преобразования в дробный вид произвольного фрагмента, содержащего символ-разделитель, этот фрагмент следует выделить, а затем нажать кнопку Stack на панели Text Formatting.
При редактировании дробного текста можно изменять содержимое верхнего и нижнего элементов текста по отдельности, применять стандартные параметры или сохранять текущие значения параметров в качестве стандартных.
Допускается вставка текста из другого приложения Windows в рисунок AutoCAD, при этом связь с приложением не теряется. Можно либо импортировать текст, либо захватить и отбуксировать в окно AutoCAD пиктограмму текстового файла из Проводника Windows.
Импорт ASCII- и RTF-файлов, созданных в других приложениях, значительно ускоряет работу с рисунками, где используются однотипные надписи. Например, можно создать текстовый файл со стандартными примечаниями для включения в рисунок и, вместо того чтобы каждый раз вводить их с клавиатуры, выполнять импорт из файла. Импортированный текст становится текстовым объектом AutoCAD; его можно редактировать так же, как и созданные в самой программе AutoCAD надписи. Исходное форматирование текста сохраняется.

Диалоговое окно вставки блока

Рисунок 5.42. Диалоговое окно вставки блока

Имя вставляемого блока указывается в поле Name:. Если в областях определения точки вставки Insertion point, масштаба Scale и угла поворота Rotation поставлены флажки Specify On-screen, то команда INSERT выдает следующие запросы:
Specify insertion point or [Scale/X/Y/Z/Rotate/Pscale/PX/PY/PZ/ PRotate ] : — указать точку вставки блока
Enter X scale factor, specify opposite corner, or [Corner/XYZ] < 1 >: — ввести масштаб по оси X
Enter Y scale factor <use X scale factor>: — ввести масштаб по оси Y
Specify rotation angle <0>: — ввести угол поворота
Следует учесть, что при указании коэффициента масштабирования может быть задано число или точка. Заданная точка вместе с точкой вставки определяют углы масштабного прямоугольника, таким образом определяя одновременно масштаб по осям X и Y. Если ввести ключ Corner, будет выдан запрос Other corner: на ввод точки противоположного точке вставки угла масштабного прямоугольника. При указании коэффициента масштабирования по оси Y по умолчанию принимается значение, равное масштабу по оси X. Если коэффициент масштабирования задан со знаком «минус», то осуществляется зеркальное отображение. При указании угла поворота точка включения является центром поворота. Если для установки угла поворота вводится точка, AutoCAD измеряет угол наклона линии от точки вставки до этой точки и использует его в качестве угла поворота. Чтобы угол поворота был кратен 90°, следует включить режим ORTHO.
При вставке одного рисунка в другой AutoCAD обрабатывает вставленный рисунок так же, как и обычное вхождение блока.

Диалоговое окно вставки ссылки

Рисунок 5.49. Диалоговое окно вставки ссылки

При первой вставке ссылки открывается диалоговое окно Select Reference File.
Если для выполнения своей части работы специалист использует некоторые ссылки, которые не должны быть видны на общем проекте, собираемом из отдельных фрагментов с помощью ссылок, удобно применять наложение внешних ссылок. Оно применяется при совместной работе нескольких пользователей над данными, позволяя проследить, как рисунок согласуется с теми, что выполняют другие разработчики. Кроме того, применение данного метода снижает вероятность появления в рисунке циклических (то есть указывающих на самих себя) ссылок.
Наложение внешних ссылок во многом подобно их вставке. Главное отличие заключается в том, что, когда рисунок со ссылками вставляется в другой рисунок или накладывается на него, его вставленные ссылки загружаются и отображаются на экране, а наложенные игнорируются. Иными словами, вложенность для наложенных ссылок не поддерживается.
При внедрении ссылки в рисунок она перестает быть простым указателем на внешний файл и становится постоянной частью текущего рисунка. При этом информация из ссылки заносится в рисунок в виде блока. Таким образом, внедренная ссылка не обновляется при изменении исходного рисунка. Опция Bind команды XREF помещает в текущий рисунок всю базу данных исходного рисунка ссылки, включая неграфическую информацию.
Внедрение внешних ссылок в рисунок полезно выполнять при его архивации, если требуется гарантия неизменности фрагментов, представленных внешними ссылками. Внедрение также удобно использовать при отправке рисунков на проверку: исчезает необходимость отсылать вместе с файлом все его внешние ссылки.
При архивации готового рисунка необходимо либо включить в архив все его внешние ссылки, либо внедрить их в главный документ. Только при этом условии можно быть спокойным за целостность хранящейся в файле информации.

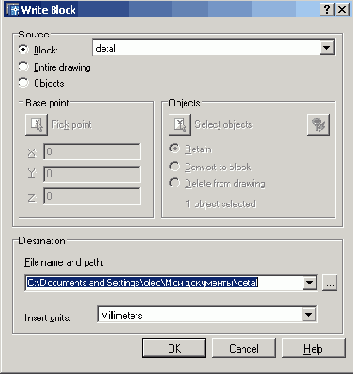

Диалоговое окно записи блока на диск

Рисунок 5.41. Диалоговое окно записи блока на диск

Дуга

Геометрический примитив

Рисунки в AutoCAD строятся из набора геометрических примитивов, под которым понимается элемент чертежа, обрабатываемый системой как целое, а не как совокупность точек или объектов. Графические примитивы создаются командами вычерчивания или рисования, которые вызываются из падающего меню Draw или одноименной панели инструментов. Необходимо отметить, что одни и те же элементы чертежа могут быть получены по-разному, с помощью различных команд вычерчивания.

Интерфейс Центра управления AutoCAD

Рисунок 5.50. Интерфейс Центра управления AutoCAD

Эллипс

Эскиз

Команда SKETCH, обеспечивающая рисование эскиза, вызывается из командной строки.
Эскизы состоят из множества прямолинейных сегментов. Каждый сегмент представляет собой либо отдельный объект, либо отрезок полилинии. Имеется возможность задавать минимальную длину, или приращение сегментов.
Эскизное рисование используется при формировании линий неправильной формы и при снятии копий с помощью дигитайзера. Состоящие из множества маленьких линейных сегментов эскизы позволяют рисовать с достаточно высокой точностью, но при этом резко возрастает объем файла рисунка. Поэтому данное средство следует применять только в крайнем случае.
При эскизном рисовании устройство указания используется как перо. После щелчка перо «опускается» и рисует на экране; следующий щелчок приводит к «подъему» пера и прекращению рисования.
Запросы команды SKETCH:
Record increment <default>: — приращение сегментов
Sketch. Pen eXit Quit Record Erase Connect.
Перед началом эскизного рисования следует убедиться, что системная переменная CELTYPE задает тип линии Continuous. Если рисуется линия, включающая в себя точки или штрихи, а величина приращения меньше длины точки или штриха, эти элементы не будут видны на рисунке.
Кроме того, при эскизном рисовании рекомендуется отключать режимы ORTHO и SNAP, иначе результаты могут быть непредсказуемы.

Касательная

Кольцо

Конечная точка

Контекстное меню Ключи команды LINE

Рисунок 5.12. Контекстное меню Ключи команды LINE:

Close— замкнуть ломаную; Undo — отменить последний нарисованный отрезок.

Квадрант

Мастер извлечения атрибутов

Рисунок 5.47. Мастер извлечения атрибутов

Результаты выполнения запросов на извлечение данных из атрибутов блоков сохраняются в отдельном текстовом файле формата ASCII, который впоследствии может быть передан в какую-либо систему управления базами данных. Извлечение атрибутов никак не влияет на рисунок. Записи в файле разделяются запятыми или знаками табуляции. Кроме того, пользователь может формировать результаты в формате Microsoft Excel или Access.
Мастер извлечения атрибутов — удобное средство создания различных спецификаций и отчетов, оперирующее данными, получаемыми непосредственно из рисунков. Например, можно создать рисунок, где каждый блок представляет определенное производственное оборудование. Если c каждым таким блоком связаны атрибуты, идентифицирующие модель и производителя оборудования, то можно автоматизировать подготовку различных отчетов о составе и общей стоимости имеющегося оборудования.

Многострочный текст

Длинные сложные надписи оформляются как многострочный текст с помощью команды МТЕХТ. Многострочный текст обычно вписывается в заданную ширину абзаца, но его можно растянуть и на неограниченную длину. В многострочном тексте допускается форматирование отдельных слов и символов.
Многострочный текст состоит из текстовых строк или абзацев, вписанных в указанную пользователем ширину абзаца. Количество строк не лимитировано.
Весь многострочный текст представляет собой единый объект, который можно перемещать, поворачивать, стирать, копировать, зеркально отображать, растягивать и масштабировать.
Возможности редактирования многострочного текста шире, чем однострочного. Например, для многострочных надписей предусмотрены режимы подчеркивания и надчеркивания выделенных фрагментов; также разрешено указывать для них отдельные шрифты, цвета, высоту символов.

Многоугольник

Мультилиния

Команда MLINE, формирующая мультилинию, вызывается из падающего меню Draw > Multiline или щелчком мыши по пиктограмме Multiline на панели инструментов.
Мультилиния состоит из пучка параллельных линий, называемых ее элементами (Рисунок 5.15). Чтобы расставить элементы, необходимо указать смещение каждого из них относительно исходной точки. Можно создавать и сохранять стили мультилиний или же пользоваться стилем по умолчанию (мультилиния из двух элементов). Для каждого элемента задаются цвет и тип линии; соответствующие вершины элементов соединяются отрезками. Мультилинии могут иметь торцевые ограничители различного вида, например отрезки или дуги.

Нормаль

Объектная привязка координат

Объектная привязка — наиболее быстрый способ точно указать точку на объекте, не обязательно зная ее координаты, а также построить вспомогательные линии. Например, объектная привязка позволяет построить отрезок от центра окружности, от середины сегмента полилинии, от реального или видимого пересечения объектов.
Объектную привязку можно задать в любой момент, когда AutoCAD ожидает ввода координат точки. В этом случае указанный режим применяется только к следующему выбранному объекту. Кроме того, имеется возможность установки одного или нескольких режимов объектной привязки в качестве текущих. Таким образом, активизация объектной привязки может осуществляться двумя способами:

разовые режимы объектной привязки, действующие при указании только текущей (одной)точки; текущие режимы объектной привязки, действующие постоянно до их отключения.

Режимы объектной привязки выбираются на плавающей панели инструментов Object Snap (Рисунок 5.1).

Объектное отслеживание

Объектное отслеживание расширяет и дополняет возможности объектной привязки. Для его использования необходимо, чтобы были включены режимы объектной привязки. При этом размер прицела определяет зону, в пределах которой происходит активизация линий отслеживания.
При объектном отслеживании по умолчанию захват подходящих точек осуществляется автоматически. Однако можно установить такой режим, при котором захват точек происходит только по нажатии клавиши Shift.
Автопривязка позволяет более простыми способами строить объекты, имеющие определенную геометрическую зависимость от других объектов.
Удобно использовать следующие рекомендации:

для выбора точек, лежащих на перпендикулярах к концам или серединам объектов, объектное отслеживание следует применять совместно с режимами привязки Perpendicular, Endpointn Midpoint; для выбора точек, лежащих на касательной к конечной точке дуги, объектное отслеживание следует использовать совместно с режимами привязки Tangent и Endpoint; отслеживание можно осуществлять от так называемых временных точек отслеживания. Для указания такой точки в ответ на запрос команды выбрать точку, ввести сочетание _ТТ и задать нужную точку. Она помечается маленьким маркером в виде знака «плюс» (+). Далее по мере перемещения указателя мыши поочередно появляются линии отслеживания, проходящие через временную точку отслеживания. Для удаления временной точки при перемещении достаточно задержать указатель мыши на ее маркере (знаке «плюс»); мoжно выбрать точку, находящуюся на заданном расстоянии от точки объектной привязки вдоль линии отслеживания. Для этого после появления линии отслеживания следует ввести в командной строке требуемое расстояние; изменение способа захвата точек осуществляется на вкладке Drafting диалогового окна Options с помощью опций Automatic и Shift to acquire. По умолчанию устанавливается автоматический способ. Для предотвращения автоматического выбора точек в областях рисунка с высокой плотностью объектов можно удерживать нажатой клавишу Shift.

Однострочный текст

Текстовые надписи, добавляемые в рисунок, несут различную информацию. Они могут представлять собой сложные спецификации, элементы основной надписи, заголовки. Кроме того, надписи могут быть полноправными элементами самого рисунка. Сравнительно короткие тексты, не требующие внутреннего форматирования, создаются с помощью команд DTEXT и TEXT и записываются в одну строку. Однострочный текст хорошо подходит для создания заголовков.

Окружность

Отмена объектной привязки

Отрезок

Отслеживание

Панель инструментов объектной привязки

Рисунок 5.1. Панель инструментов объектной привязки

Можно для выбора ключей объектной привязки использовать контекстное меню, которое вызывается щелчком правой кнопки мыши в любом месте области рисования при нажатой клавише Shift.
В режиме объектной привязки точка помечается маркером; его форма зависит от используемого режима, имя которого появляется возле точки в виде подсказки.

Параллель

Пересечение

Полилиния

Полярное отслеживание

Полярное отслеживание облегчает выбор точек, лежащих на воображаемых линиях, которые можно провести через последнюю указанную в команде точку под одним из заданных полярных углов. Если, например, шаг углов полярного отслеживания равен 45°, линии отслеживания и всплывающие подсказки могут появляться под углами, кратными 45° относительно текущего направления отсчета углов. Текущая линия полярного отслеживания исчезает, так же как и всплывающая подсказка, если она оказывается вне прицела курсора.
Полярное отслеживание может осуществляться под углами, кратными следующим стандартным значениям: 90°; 45°; 30°; 22,5°; 18°; 15°; 10° или 5°. Кроме того, пользователь может определить другие значения углов.
Для включения полярного отслеживания необходимо нажать функциональную клавишу F10 или кнопку POLAR в строке состояния.
Линия полярного отслеживания и всплывающая подсказка появляются, если прямая, мысленно проведенная через предыдущую указанную точку и курсор, проходит под углом, близким к одному из полярных углов отслеживания.
По умолчанию шаг полярных углов равен 90°. Линию полярного отслеживания и информацию, содержащуюся во всплывающей подсказке, можно использовать при построении объектов. Для нахождения точки пересечения линии полярного отслеживания с другими объектами удобно задействовать режимы объектной привязки Intersection и Apparent Intersection.
Режим ORTHO разрешает указание только тех точек, которые лежат на прямой, параллельной оси X или Y текущей ПСК и проходящей через последнюю указанную в текущей команде точку. При включении режима ортогонального рисования режим полярного отслеживания автоматически отключается, поскольку они не могут быть активными одновременно. Аналогичным образом при включении полярного отслеживания отключается режим ORTHO.
Изменение параметров полярного отслеживания осуществляется на вкладке Polar Tracking диалогового окна Drafting Settings (Рисунок 5.10). Это окно загружается из падающего меню Tools > Drafting Settings... или из контекстного меню, которое вызывается при щелчке правой кнопкой мыши по кнопке POLAR в строке состояния и последующем выборе пункта Settings.

Построение дуги по стартовой точке центру и углу

Рисунок 5.31. Построение дуги по стартовой точке, центру и углу

Рисунок 5.32. Построение дуги по стартовой точке, центру и углу

Построение дуги по трем точкам

Рисунок 5.30. Построение дуги по трем точкам

Построение эллипса

Рисунок 5.33. Построение эллипса

Построение касательной

Рисунок 5.7. Построение касательной

Построение кольца

Рисунок 5.34. Построение кольца

Построение концентрической окружности

Рисунок 5.29. Построение концентрической окружности

Построение криволинейных объектов

Построение линий

Линия в AutoCAD является базовым примитивом. Линии бывают различного рода.— одиночные отрезки, ломаные (с сопряжениями дугами или без них), пучки параллельных линий (мультилинии), а также эскизные. Линии рисуют, задавая координаты точек, свойства (тип, цвет и др.), значения углов.

Построение многоугольника по известной стороне

Рисунок 5.19. Построение многоугольника по известной стороне

Построение нормали

Рисунок 5.8. Построение нормали
