Диаграммы

Диаграмма Ганта — это один из наиболее популярных способов графического представления плана проекта, применяемый во многих программах управления проектами.
В этом уроке вы узнаете, из каких основных элементов состоит эта диаграмма. Затем вы научитесь изменять формат отображаемых на диаграмме отрезков и определять, какая информация должна отображаться с их помощью. Причем эти операции вы сможете осуществлять как вручную, так и пользуясь специальным мастером. Наконец, вы узнаете, как форматировать шкалу времени и вспомогательные линии диаграммы, изменять ее общие настройки и редактировать с ее помощью проектные данные.

Диаграммы являются графическим средством отображения содержащейся в проектном файле информации. Из диаграмм можно получить визуальное представление о последовательности задач, их относительной длительности и длительности проекта в целом. Не случайно первые диаграммы для представления хода работ по проекту появились уже в XIX веке и с тех пор остаются популярным средством для представления проектных данных.

В MS Project диаграммы являются не только средством просмотра проектной информации. С помощью диаграмм можно вводить новые данные и редактировать существующие.

Диаграмма Ганта

Диаграмма Ганта названа в честь Генри Ганта (1861-1919), соратника «отца научного менеджмента» Фредерика Тейлора (1856-1915). Гант изучал менеджмент на примере постройки кораблей во время Первой мировой войны и предложил свою диаграмму, состоящую из отрезков (задач) и точек (завершающих задач, или вех), как средство для представления длительности и последовательности задач в проекте. Диаграмма Ганта оказалась таким мощным аналитическим инструментом, что в течение почти ста лет не претерпевала изменений. И лишь в начале 1990-х для более подробного описания взаимосвязей в нее были добавлены линии связи между задачами.

ПРИМЕЧАНИЕ
Все элементы диаграммы Ганта в MS Project являются настраиваемыми отрезками, каждый из которых может состоять из трех элементов: точки начала, точки окончания и промежуточной части (при этом любой из элементов может отсутствовать). При стандартной настройке отрезки, обозначающие фазы, содержат все три элемента (рис. 5.1). Отрезки, обозначающие задачи, состоят только из промежуточной части, а завершающие задачи — только из начальной точки. Далее в этом уроке мы рассмотрим, как эти настройки можно изменить.

Рис. 5.1. Основные элементы диаграммы Ганга. Задача и завершающая задача соединены связью, обозначающей, что задача 3 следует после задачи 2

В MS Project диаграмма Ганта (Gantt Chart) является основным средством визуализации плана проекта. Эта диаграмма представляет собой график, на котором по горизонтали размещена шкала времени, а по вертикали расположен список задач (рис. 5.2, файл 1.mpp). При этом длина отрезков, обозначающих задачи, пропорциональна длительности задач. При наведении мыши на любой элемент диаграммы отображается всплывающая подсказка.

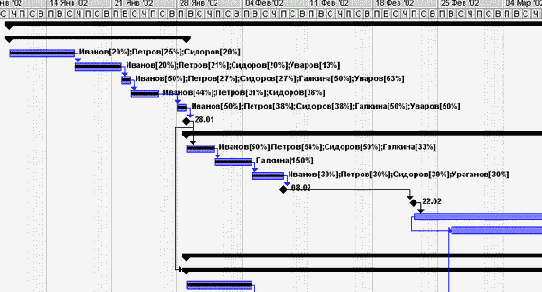

Рис. 5.2. Так выглядит диаграмма Ганта в MS Project

На диаграмме Ганта рядом с отрезками может отображаться дополнительная информация (например, на рис. 5.2 рядом с задачами отображаются названия задействованных в них ресурсов и их загрузка при выполнении задачи). Ее состав определяется настройками диаграммы, и в MS Project входят несколько заранее настроенных версий диаграммы Ганта, на которых рядом с отрезками отображается различная информация (табл. 5.1).

Таблица 5.1. Диаграммы MS Project, производные от диаграммы Ганта



Название диаграммы
Описание
Detail Gantt (Подробная диаграмма Ганта)
Диаграмма используется при оптимизации плана проекта, когда требуется равномерно распределять нагрузку между ресурсами
На диаграмме отображаются возможные периоды времени, на которые выполнение задачи можно отложить без изменения срока окончания проекта
Leveling Gantt (Диаграмма Ганта с выравниванием)
Диаграмма используется для выравнивания нагрузки ресурсов (resource leveling). На ней отображаются все изменения, осуществленные в процессе выравнивания
Tracking Gantt (Диаграмма Ганта с отслеживанием)
Диаграмма используется для сравнения запланированных сроков выполнения проекта и реальных в процессе выполнения проектных работ.
Для каждой задачи и фазы на диаграмме отображается запланированный срок выполнения и реальный
Multiple Baselines Gantt (Диаграмма Ганта с несколькими планами)
Диаграмма используется для сравнения первых трех базовых планов проекта
PA_Expected Gantt (Диаграмма Ганта с ожидаемым планом проекта)
Диаграммы предназначены для анализа плана работ с помощью метода PERT (PERT Analysis, или сокращенно РА).
PA_Optimistic Gantt (Диаграмма Ганта с оптимистичным планом проекта)
Поскольку метод заключается в построении трех планов (реалистичного, пессимистичного и оптимистичного) и их дальнейшем анализе, то для работы с ним используются три диаграммы
PA_Pessimistic Gantt (Диаграмма Ганта с пессимистичным планом проекта)

Может получиться так, что вам понадобится изменить стандартную диаграмму Ганта или ее версию. В этом случае нужно воспользоваться возможностями форматирования диаграммы.

Форматирование диаграммы Ганта

В MS Project содержится большой набор средств для форматирования диаграммы Ганта. Они позволяют:

изменять форму и цвет составляющих диаграмму фигур; определять, какая проектная информация отображается на диаграмме рядом с фигурами; отображать дополнительную графическую информацию (отклонение от базового плана и пр.); форматировать шкалу времени (тем самым уменьшая или увеличивая масштаб отображения плана проекта).

Настройка формы и цвета отрезков

Настройка формы и цвета элементов диаграммы определяется в диалоговом окне форматирования отрезков. Открывается оно после двойного щелчка на элементе диаграммы, который требуется отформатировать (рис. 5.3).

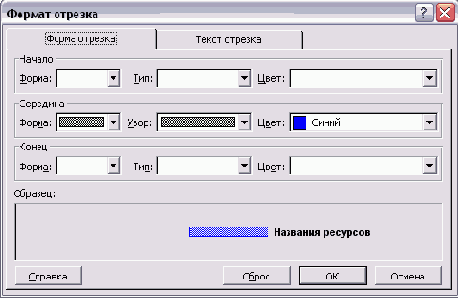

Рис. 5.3. Диалоговое окно форматирования отрезка

Диалоговое окно форматирования отрезка состоит из двух вкладок. Форма и цвет фигуры определяются на первой из них — Bar Shape (Форма отрезка). Здесь можно настроить отдельные параметры оформления начальной и конечной точек отрезка и его средней части.

Вкладка разбита на три раздела — Start (Начало), Middle (Середина) и End (Окончание), в которых определяются форма, заливка и цвет соответствующих частей редактируемой фигуры.

Форма частей отрезка выбирается в раскрывающемся списке Shape (Форма). Здесь определяется форма начала, середины и конца отрезка. Вид значка начала или окончания отрезка определяется в раскрывающемся списке Туре (Тип), содержащем три варианта: Solid (Заливка), Dashed (Пунктир) и Framed (Контур). При выборе первого варианта весь значок заполняется цветом, при выборе второго — заполняется точками с интервалами, а при выборе последнего — ограничивается цветной рамкой и не закрашивается внутри. Заливка средней части отрезка определяется в раскрывающемся списке Pattern (Узор), а в списке Color (Цвет) устанавливается цвет фрагментов фигуры.

В разделе Sample (Образец) можно увидеть, как внесенные изменения повлияют на внешний вид выбранной фигуры. Чтобы отрезок на диаграмме принял такой же вид, нужно нажать кнопку ОК. Чтобы сбросить сделанные изменения и вернуться к исходному виду отрезка, следует нажать кнопку Reset (Сброс).

Настройка текстовой информации, отображаемой рядом с отрезком

Рядом с отрезком можно отображать разнообразную текстовую информацию. Чтобы определить, какая текстовая информация будет выведена рядом с той или иной фигурой диаграммы, нужно щелкнуть на ней два раза и в открывшемся (уже знакомом нам) диалоговом окне форматирования элемента диаграммы перейти на вкладку Bar Text (Текст отрезка).

Текстовая информация, выводимая рядом с отрезком, является значением одного из столбцов «внутренней» таблицы. Поэтому для определения отображаемой рядом с отрезком информации нужно выбрать названия соответствующих столбцов.

Значения столбцов могут отображаться в разных позициях относительно отрезка: слева (Left) или справа (Right) от него, сверху (Тор), снизу (Bottom) или внутри (Inside) него. В каждой из позиций можно выбрать для отображения любой столбец.

Для того чтобы определить, в какой позиции будет отображено значение столбца, нужно установить курсор в строку с названием позиции и в раскрывающемся списке выбрать название столбца. Например, на рис. 5.4 поле Resource Names (Названия ресурсов) выбрано в строке с названием Right (Справа), следовательно, значения из этого поля будут отображаться справа от отрезка.

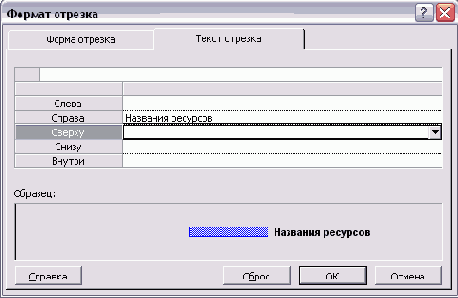

Рис. 5.4. На вкладке Bar Text (Текст отрезка) можно определить, какая текстовая информация будет отображаться рядом с отрезком

Просмотреть, как сделанные изменения повлияют на внешний вид отрезка, можно в разделе Sample (Образец). Кнопка ОК приведет к отображению сделанных изменений на диаграмме, a Reset (Сброс) — к сбросу изменений и возврату к исходному формату.

Часто приходится форматировать внешний вид сразу всех задач плана или задач определенного типа (например, завершающих). В таком случае стоит воспользоваться приемами группового форматирования отрезков.

Групповое форматирование элементов диаграммы

Групповое форматирование элементов диаграммы позволяет полностью настраивать вид диаграммы, определяя, какая именно информация из проектного файла и каким образом отображается на диаграмме. Для этого в диалоговом окне определяются типы (или стили) отрезков. Каждый стиль соотносится с определенным типом задач и имеет свои параметры представления на диаграмме.

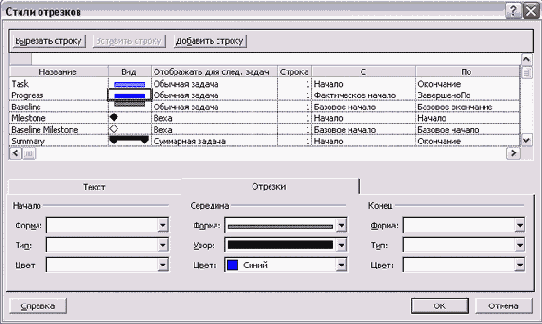

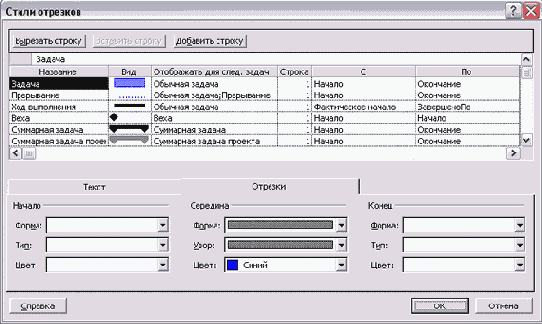

Рис. 5.5. Диалоговое окно группового форматирования отрезков со стандартными настройками диаграммы Ганта

Диалоговое окно группового форматирования (рис. 5.5, файл 1.mpp) вызывается с помощью команды меню Format > Bar Styles (Формат > Стили отрезков). Оно состоит из двух основных разделов. Верхний раздел содержит таблицу, в которой определяются отображаемые на диаграмме типы отрезков. Нижний раздел содержит две вкладки с параметрами, определяющими внешний вид типов отрезков, указанных в верхнем разделе.

В столбцах таблицы задаются основные свойства типов отрезков диаграмм. В первом столбце, Name (Название), определяется название типа отрезка — оно будет отображаться во всплывающей подсказке при наведении мыши на отрезок (например, на рис. 5.2 подсказка всплывает при наведении мыши на задачу типа Summary (Суммарная задача)).

Поле Appearance (Вид) отражает внешний вид элемента диаграммы в соответствии с настройками в нижнем разделе таблицы. Для того чтобы это поле изменилось, нужно установить курсор на строку с нужным типом отрезков и затем настроить параметры отображения, расположенные на вкладках нижней части окна.

Поле Show For... Tasks (Отображать для след, задач) определяет, какие задачи отбирать для отображения данным стилем. Отбор происходит на основании полей типа Flag (Флаг), которые могут содержать значения только Yes (Да) или No (Нет).

Чтобы определить тип задач, нужно выбрать одно или несколько таких полей из раскрывающегося списка. Например, у фаз (суммарных задач) значение поля Summary (Суммарная) равно Yes (Да), и для отбора таких задач нужно выбрать в списке это поле. Кроме того, для «отсеивания» задач можно использовать префикс Not (He). Например, чтобы отделить обычные задачи от фаз (суммарных задач), в числе других критериев можно указать Not Summary (He суммарная), как у некоторых задач в таблице на рис. 5.5. В таком случае MS Project отберет для отображения те задачи, у которых значение этого поля равно No (Нет).

Для одного и того же типа задач на диаграмме может отображаться несколько отрезков, например на рис. 5.5 первые две строки, Task (Задача) и Progress (Ход выполнения), относятся к типу задач Normal (Обычная). В таких случаях они наслаиваются друг на друга, и поэтому отрезок хода выполнения работ (Progress) на диаграмме отображается поверх отрезка задачи (Task). При этом порядок «наслоения» определяется порядком следования стилей в таблице сверху вниз, поэтому если отрезок хода выполнения работ расположить до стиля отрезка задачи, то он не будет виден, поскольку более широкий отрезок задачи закроет его.

В тех случаях, когда вы хотите вывести на диаграмме несколько фигур для одного типа задач, но не хотите, чтобы они наслоились друг на друга, стоит воспользоваться столбцом Row (Строка). В таком случае разные отрезки для одной и той же задачи будут отображаться друг под другом, увеличивая таким образом высоту строки, отведенную каждой задаче на диаграмме. Номером в столбце Row (Строка) определяется лорядок отображения фигур (сверху вниз): первым отображается отрезок с номером 1, вторым — 2 и т. д. Другой метод решения этой проблемы — выбрать для отображения задач тонкие отрезки.

Например, в представлении Tracking Gantt (Диаграмма Ганга с отслеживанием) на диаграмме Ганта отрезок задачи состоит из двух тонких отрезков, один из которых соответствует задаче в базовом плане, а второй — ее реальному состоянию (рис. 5.6, файл 2.mрр).

Чтобы такой режим отображения задач был возможен, в стилях отрезков этой диаграммы для исходного плана задачи (Baseline) выбран отрезок высотой в половину стандартного отрезка и приподнятый (рис. 5.7). Для отображения актуального плана задачи (Task) выбран отрезок высотой в половину стандартного и расположенный внизу. Таким образом, совмещаясь на диаграмме, два отрезка умещаются в отведенной на задачу высоте (см. рис. 5.6, файл 2.mрр).

В полях From (С) и То (По) определяются начальные и конечные точки отрезка на диаграмме. Поскольку эти точки соотносятся с датами на временной оси вверху диаграммы, то для заполнения полей нужно выбрать одну из дат, связанных с задачей. Эти даты хранятся в определенных столбцах «внутренней» таблицы, и названия этих столбцов приводятся в раскрывающемся списке для ввода даты.

Например, на рис. 5.7 отрезок с названием Task отображается во временном интервале от запланированной даты начала задачи (она хранится в столбце Start (Начало) «внутренней» таблицы) до запланированной даты ее окончания (столбец Finish (Окончание)). Отрезок с названием Progress (Ход выполнения задачи), отражающий ход выполнения работ, отображается уже в диапазоне от реальной даты начала задачи (столбец Actual Start (Фактическое начало)) до текущего момента выполнения задачи (столбец CompleteThrough (Завершено по)).

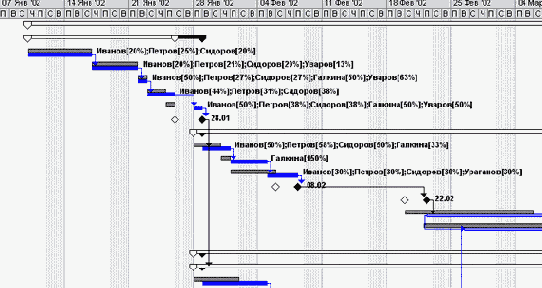

Рис. 5.6. В представление Tracking Gantt (Диаграмма Ганта с отслеживанием) включена диаграмма Ганта из двух отрезков, информирующих о базовом плане задачи и ее реальном состоянии

Рис. 5.7. Чтобы отобразить для одной задачи два отрезка вместо одного, ширина отрезков Task (Задача) и Baseline (Исходный план) установлена в половину стандартной, причем Task расположен в нижней половине отрезка, a Baseline — в верхней

Форматирование текстовых стилей

В диалоговом окне группового форматирования отрезков можно определить, какая именно текстовая информация отображается рядом с отрезками, но нельзя отформатировать ее (указать шрифт, цвет и пр.). Определить параметры отображения текста на диаграмме можно в диалоговом окне настройки текстовых стилей.

Диалоговое окно настройки текстовых стилей (рис. 5.8, файл 2.mрр) вызывается командой меню Format > Text Styles (Формат > Стили текста) и повторяет аналогичное диалоговое окно форматирования таблиц, описанное в разделе «Форматирование данных в таблицах» урока 3, отличаясь лишь набором настраиваемых стилей.

Рис. 5.8. Диалоговое окно настройки текстовых стилей, используемых в диаграмме Ганта

В списке настраиваемых стилей содержатся стили, относящиеся как к сопровождающей диаграмму таблице, так и к самой диаграмме. Так, стили Top timescale tier (Верхний уровень временной шкалы), Middle timescale tier (Средний уровень временной шкалы) и Bottom timescale tier (Нижний уровень временной шкалы) определяют формат подписей, используемых на временной шкале.

Формат надписей рядом с отрезками диаграммы определяется стилями Bar Text — Left (Текст отрезка — слева), Bar Text — Right (Текст отрезка — справа), Bar Text — Top (Текст отрезка — сверху), Bar Text — Bottom (Текст отрезка — снизу) и Bar Text — Inside (Текст отрезка — внутри). Остальные стили относятся к строкам таблицы.

Форматирование шкалы времени

Отрезки на диаграмме имеют размер равный числу минимальных единиц измерения шкалы, содержащихся в длительности задачи. Например, если минимальная единица длительности составляет 1 день, то задача продолжительностью неделю на диаграмме будет представлена отрезком длиной в 7 единиц. Если же в качестве минимальной единицы выбрана неделя, то задача будет представлена отрезком длиной только в 1 единицу.

Чтобы задачи отображались на диаграмме в удобном масштабе, в диалоговом окне форматирования временной шкалы нужно изменить используемые единицы измерения. Это диалоговое окно вызывается из подменю Format > Timescale (Формат > Шкала времени) или через контекстное меню временной шкалы с помощью команды Timescale (Шкала времени). Оно состоит из четырех вкладок (рис. 5.9, файл З.mрр) — Top Tier (Верхний уровень), Middle Tier (Средний уровень), Bottom Tier (Нижний уровень) и Non-working Time (Нерабочее время).

Шкала времени в диаграмме Ганга состоит из трех уровней — верхнего, среднего и нижнего, из которых обязателен только средний. Название уровня указывает на порядок отображения на временной шкале: нижний уровень отображается под средним, а средний — под верхним.

Каждый из уровней содержит единицы измерения, при этом единицы уровня, расположенного ниже, должны быть не больше единиц более высокого уровня. Например, если средний уровень разделен на месяцы, то нижний должен быть разделен на месяцы, недели, дни, часы или минуты, но не года. На рис. 5.9, например, в нижней части диалогового окна представлен образец временной шкалы, на которой единицей измерения верхней шкалы является день, а нижней — 2 часа.

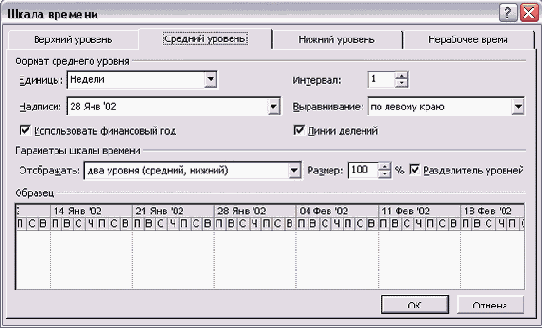

Рис. 5.9. На вкладке Timescale (Шкала времени) осуществляется настройка единиц измерения, используемых временной шкалой; настраиваемая шкала видна в разделе Preview (Образец)

Задать число уровней шкалы можно с помощью раскрывающегося списка Show (Отобразить), расположенного на каждой из первых трех вкладок. После этого на вкладках, соответствующих отображаемым уровням, активизируются параметры для настройки уровней. Все вкладки для настройки уровней шкалы содержат одинаковые параметры.

Параметр Units (Единицы) содержит в раскрывающемся списке возможные единицы измерения шкалы: Years (Года), Half Years (Полугодия), Quarters (Кварталы), Months (Месяцы), Thirds of Months (Декады), Weeks (Недели), Days (Дни), Hours (Часы) и Minutes (Минуты).

В счетчике Count (Интервал) определяется число единиц в одном делении уровня. Например, на рис. 5.9 в среднем уровне число единиц равно 1, и поэтому одно деление соответствует одному дню. В нижнем уровне число единиц в делении равно 2, поэтому каждое деление соответствует 2 часам.

Параметр Label (Надписи) определяет, в каком формате на уровне будут отображаться значения выбранных единиц измерения (например, «Пон. 31 2001» или «Понедельник, 31 января» и т. д.). Формат выбирается из раскрывающегося списка.

Деление (особенно на верхнем и среднем уровне, см. рис. 5.9) может быть довольно длинным, что дает простор для размещения его подписи. Расположение подписи в пространстве, отведенном для деления, определяется параметром Align (Выравнивание), в раскрывающемся списке которого можно выбрать подходящий вариант: Left (По левому краю), Center (По центру) или Right (По правому краю).

В некоторых случаях при планировании проекта нужно относить затраты к финансовому, а не к календарному году. Если установить флажок Use Fiscal Year (Использовать финансовый год), то в шкале будет отображаться не календарный, а финансовый номер года ( О том, как настроить параметры финансового года для проекта, вы узнаете в главе Основы планирования и подготовка к составлению плана). Например, если финансовый год начинается в марте, то март 2001 календарного года будет считаться мартом 2002 финансового года, и соответствующая информация будет отображаться на диаграмме (рис. 5.10, файл З.mрр).

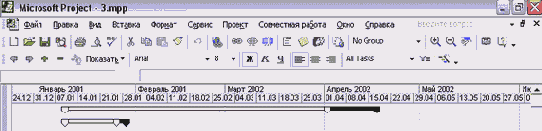

Рис. 5.10. Фрагмент временной шкалы плана проекта с начинающимся в марте финансовым годом: февраль шкалы относится к 2001 году, а март — к 2002

Бывают и обратные ситуации, когда информацию о финансовом годе не требуется отображать на временной шкале. В таком случае флажок Use Fiscal Year нужно сбросить.

Сброс флажка Tick lines (Линии делений) уберет с временной шкалы разделительные линии между ее делениями. Для того чтобы спрятать разделительную линию между основной и дополнительной шкалой, нужно сбросить флажок Scale separator (Разделитель шкалы). Этот флажок, так же, как и счетчик Size (Размер), с помощью которого можно указать размер шкалы в количестве процентов от ее стандартного размера, относится не к выбранному уровню, а к шкале в целом.

На вкладке Non-working Time (Нерабочее время) диалогового окна форматирования временной шкалы (рис. 5.11, файл З.mрр) определяются параметры отображения времени, не занятого работой.

Параметр Draw (Показывать) определяет, каким образом будут изображены нерабочие промежутки на диаграмме: под отрезками задач, над ними или же вовсе не будут отображаться. В первом случае нужно выбрать переключатель Behind task bars (За отрезками задач), и тогда отрезки не будут прерываться в нерабочие периоды. Во втором случае выбирается переключатель In front of task bars (Перед отрезками задач), и отрезки задач прерываются в нерабочее время. Вариант Do not draw (Нет) используется в последнем случае.

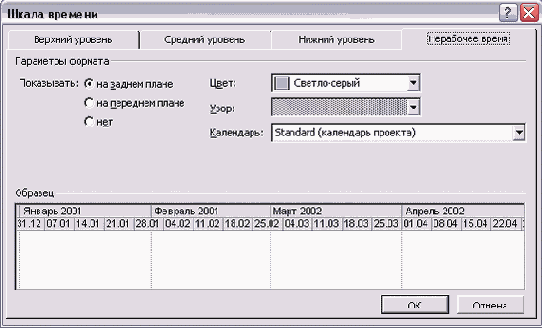

Рис. 5.11. Вкладка Non-working Time (Нерабочее время) диалогового окна форматирования временной шкалы

Стандартной настройкой диаграммы является отображение нерабочего времени под отрезками задач (см. рис. 5.6). Но иногда удобнее просматривать план работ, когда задачи прерываются на выходные, то есть нерабочее время отображается поверх отрезков. Пример такого форматирования диаграммы Ганта приведен на рис. 5.12 (файл 4.mрр).

Рис. 5.12. На диаграмме нерабочее время отображается поверх отрезков, поэтому они прерываются на время выходных

Параметры Color (Цвет) и Pattern (Узор) определяют, каким цветом и с какой интенсивностью будут закрашены на диаграмме нерабочие периоды. Наконец, параметр Calendar (Календарь) задает проектный календарь, по которому отображается выходное время (В проекте может быть заведено несколько календарей с разными настройками рабочего и нерабочего времени. Речь об этом пойдет далее, в главе Основы планирования и подготовка к составлению плана).

Для форматирования временной шкалы предназначено диалоговое окно Zoom (Масштаб), в котором можно изменить единицы измерения диаграммы в зависимости от того, сколько дней из плана проекта должны разместиться в окне MS Project. Диалоговое окно Zoom (Масштаб) вызывается с помощью одноименной команды в контекстном меню временной шкалы.

В диалоговом окне масштабирования (рис. 5.13) нужно выбрать оптимальный период времени из плана проекта, который должен поместиться в видимой области диаграммы (то есть в области между таблицей и границей окна), и нажать кнопку ОК. Чтобы увидеть весь план проекта в одном окне, нужно выбрать переключатель Entire project (Весь проект), а кнопка Reset (Сброс) позволит вернуться к исходному форматированию шкалы.

Рис. 5.13. Диалоговое окно масштабирования временной шкалы в зависимости от числа дней из плана проекта, которые должны отобразиться в окне MS Project

СОВЕТ
Для быстрого изменения формата временной шкалы (без вызова окна Zoom (Масштаб)) стоит воспользоваться кнопками Zoom In (Увеличить) и Zoom Out (Уменьшить), расположенными на панели инструментов Standard (Стандартная). Первая кнопка, представленная лупой со значком «+», заменяет единицы измерения более мелкими (например, недели на дни), увеличивая детализацию. Вторая, представленная кнопкой со значком «-», уменьшает детализацию, заменяя единицы измерения на более крупные (например, дни на недели).

Вспомогательные линии

Большие диаграммы сложно просматривать без вспомогательных линий. Вертикальные вспомогательные линии позволяют быстро соотнести отрезок с временной шкалой, а горизонтальные линии — с задачей в списке.

По умолчанию на диаграмме отображаются только вертикальные линии, отделяющие недели друг от друга (см. рис. 5.9), но зачастую для удобства просмотра диаграммы требуется отобразить и другие линии.
Для настройки параметров отображения вспомогательных линий нужно открыть диалоговое окно Gridlines (Сетка), выбрав команду меню Format > Gridlines (Формат > Сетка) или команду Gridlines (Сетка) контекстного меню диаграммы. Диалоговое окно форматирования сетки (рис. 5.14) состоит из списка возможных линий (табл. 5.2) и списка настраиваемых для каждой из них параметров. Нужно выбрать линию из списка и затем настроить параметры ее отображения.

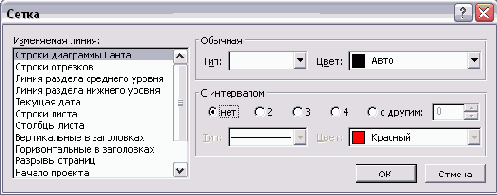

Рис. 5.14. Диалоговое окно форматирования сетки диаграммы

Таблица 5.2. Линии, которые могут отображаться на диаграмме Ганта

Название линии
Описание
Gantt Rows (Строки диаграммы Ганта)
Горизонтальные линии на диаграмме, соответствующие линиям между названиями задач в сопутствующей диаграмме таблице
Bar Rows (Строки отрезков)
Горизонтальные линии на диаграмме, отображающиеся между несколькими отрезками для одной задачи (если такой режим был выбран при настройке стилей отрезков)
Major Columns (Линия раздела среднего уровня)
Вертикальные линии, соответствующие границам между единицами измерения на среднем уровне временной шкалы
Minor Columns (Линия раздела нижнего уровня)
Вертикальные линии, соответствующие границам между единицами измерения на нижнем уровне временной шкалы
Current Date (Текущая дата)
Вертикальная линия, соответствующая текущей дате
Sheet Rows (Строки листа)
Линии, разделяющие строки сопутствующей диаграмме таблицы
Sheet Columns (Столбцы листа)
Линии, разделяющие колонки сопутствующей диаграмме таблицы
Title Vertical (Вертикальные в заголовке)
Вертикальные линии, разделяющие единицы временной шкалы
Title Horizontal (Горизонтальные в заголовке)
Горизонтальные линии, разделяющие единицы временной шкалы
Page Breaks (Разрывы страниц)
Линии, соответствующие разрыву страниц при печати
Project Start (Начало проекта)
Вертикальная линия, соответствующая дате начала проекта
Project Finish (Окончание проекта)
Вертикальная линия, соответствующая дате завершения проекта
Status Date (Дата отчета о состоянии)
Вертикальная линия, соответствующая дате отчета о состоянии проекта
Top Tier (Линия раздела верхнего уровня)
Вертикальные линии, соответствующие границам между единицами измерения на верхнем уровне временной шкалы

Форматирование линий заключается в определении двух свойств: Туре (Тип) и Color (Цвет). Тип определяет, какой вид будет иметь линия (сплошная, пунктирная и т. п.). Кроме того, в списке вариантов типов содержится пункт без линии (как на рис. 5.14). Его выбор уберет линию с диаграммы.

Некоторые линии могут выводиться с определенным интервалом, и при их редактировании становится активным раздел настроек At interval (С интервалом). В нем можно определить интервал, с которым будет отображаться линия, а также ее цвет и тип.

Пример форматирования диаграммы

Для представления больших проектов часто требуется продемонстрировать только фазы плана, не детализируя его до уровня задач. Отформатируем диаграмму таким образом, чтобы на ней отображались только фазы проекта, причем рядом справа и слева от отрезков фаз отображались даты начала и окончания фазы.

Поскольку при стандартных настройках рядом с отрезками фаз информация не отображается, придется отредактировать стили этих отрезков. Для этого откроем диалоговое окно Bar Styles (Стили отрезков) и отредактируем стиль Summary (Суммарная задача). Выберем этот стиль из списка (рис. 5.15, файл S.mpp) и перейдем на вкладку Text (Текст). Выберем столбец Start (Начало) для отображения слева от отрезка, а для отображения справа — столбец Finish (Окончание).

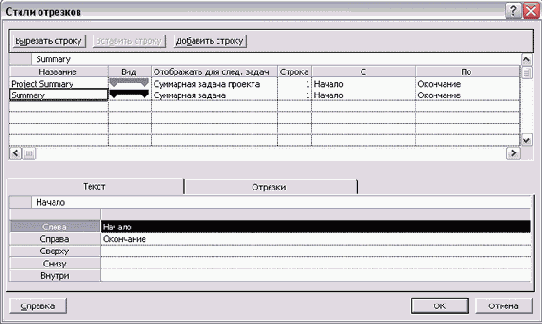

Рис. 5.15. Редактирование стиля Summary (Суммарная задача). Для удобства мы удалили все ненужные стили, и на диаграмме будут отображаться только отрезки этих типов

После этого нажмем кнопку ОК и вернемся к диаграмме. Чтобы оставить на ней только фазы, воспользуемся командой меню Project > Outline > Show > Outline Level 2 (Проект > Структура > Показать > Уровень 2). Теперь на диаграмме отображены только фазы, но все они не умещаются на одном экране. Чтобы поместить весь проект на одном экране программы, воспользуемся командой Zoom (Масштаб) контекстного меню временной шкалы диаграммы. В открывшемся окне выберем переключатель Entire project (Весь проект), и формат диаграммы изменится нужным образом (рис. 5.16, файл 6.mрр).

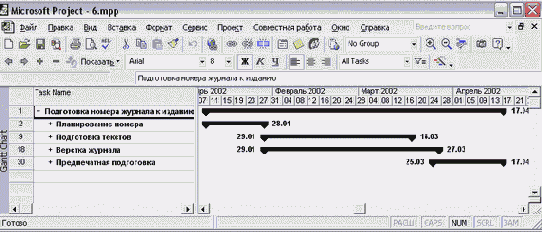

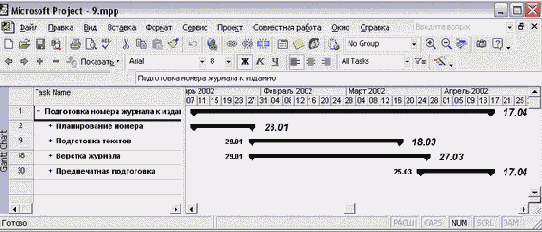

Рис. 5.16. Так выглядит отформатированная диаграмма Ганта: рядом с отрезками фаз отображаются даты их начала и окончания

Предположим, что для печати этой диаграммы нам не нужны пересекающие ее вертикальные линии. Для того чтобы убрать их с диаграммы, откроем диалоговое окно Gridtines (Сетка), выберем линию Major Columns (Линия раздела среднего уровня) и в раскрывающемся списке Туре (Тип) выберем пункт, не содержащий линию. Нажмем ОК, и на диаграмме линии пропадут (рис. 5.17, файл 6.mрр).

Рис. 5.17. С отформатированной диаграммы убраны вертикальные линии

Теперь попробуем изменить шрифт, используемый на диаграмме для подписей рядом с отрезками. Откроем диалоговое окно настройки текстовых стилей (см. рис. 5.8) и в поле Item to change (Изменяемый) выберем стиль Bar Text— Right (Текст отрезка — справа), после чего изменим стиль начертания на полужирный курсив и установим размер шрифта равный 11 пунктам. На диаграмме увеличится размер шрифта, используемого для обозначения даты окончания работ (рис. 5.18, файл 9.mрр).

Рис. 5.18. С помощью форматирования текстовых стилей можно изменить формат отображаемой рядом с отрезками информации

Настройка дополнительных параметров диаграммы

Настройка параметров диаграммы не ограничивается определением параметров отображения отрезков на ней. Диалоговое окно Layout (Макет) позволяет определить некоторые ее дополнительные свойства, общие для всех размещенных на ней отрезков.

Данное диалоговое окно (рис. 5.19) вызывается командой меню Format > Layout (Формат > Макет) или командой Layout (Макет) контекстного меню диаграммы Ганта.

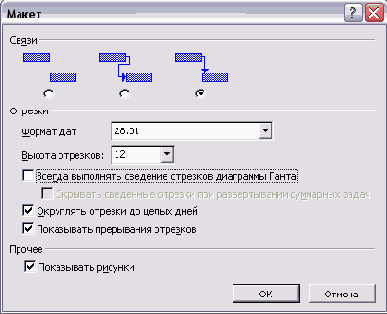

Рис. 5.19. Диалоговое окно определения общих параметров диаграммы Ганта

В разделе Links (Связи) диалогового окна определяется, как на диаграмме отображаются связи между задачами. Левый переключатель отменяет отображение связей, а средний и правый позволяют выбрать один из двух вариантов отображения.

Элементы, размещенные в разделе Bars (Отрезки), служат для настройки параметров отображения отрезков. В раскрывающемся списке Date format (Формат дат) задается формат отображения дат на диаграмме. Значение параметра Bar height (Высота отрезков) соответствует высоте отрезков на диаграмме. Высота определяется в пунктах (как высота шрифта), например на рис. 5.23 высота отрезков больше стандартной и составляет 16 пунктов.

В MS Project есть возможность отображать сводную информацию о задачах, включенных в фазу, на отрезке самой фазы. В этом режиме все отрезки задач совмещаются в единый отрезок, который отображается на диаграмме в качестве отрезка, обозначающего фазу. Включение этого режима осуществляется с помощью флажка Always roll up Gantt bars (Всегда выполнять сведение отрезков диаграммы Ганта).

Просматривать сводную информацию обо всех задачах фазы удобно, когда на диаграмме отображаются только отрезки фаз, а отрезки задач скрыты (рис. 5.20, файл 7.mpp). Когда же на диаграмме видны задачи, составляющие фазу, то потребность в сводной информации отпадает. Для того чтобы убирать сводную информацию из отрезка фазы, когда отображаются входящие в нее задачи, служит флажок Hide rollup bars when summary expanded (Скрывать сведенные отрезки при развертывании суммарных задач).

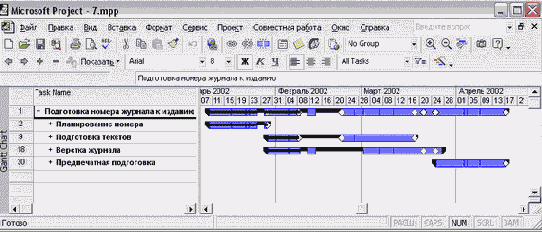

Рис, 5.20. Так выглядит диаграмма Ганта, на которой на отрезках фаз отображается сводная информация

Флажок Round bars to whole days (Округлять отрезки до целых дней) определяет, как будут отображаться отрезки с некруглой длиной (например, полтора дня): удлиняться до ближайшего целого или отображаться без изменений. При этом реальная длительность задачи не меняется, удлиняется только отрезок на диаграмме.

Округление отрезков стоит использовать только при небольших единицах измерения на временной шкале, потому что при просмотре графика с единицей измерения в неделю отрезки будут округляться до целой недели (под «днем» в названии флажка понимается единица измерения временной шкалы, выбранная для просмотра диаграммы).

Флажок Show bar splits (Показывать прерывания отрезков) определяет, будут ли на диаграмме особым образом отображаться задачи с прерыванием. И последний флажок, Show drawings (Показывать рисунки), управляет отображением на диаграмме рисунков, вставленных или созданных средствами MS Project.

Мастер диаграмм Ганга

Для быстрой настройки многочисленных параметров диаграммы в MS Project входит специальный компонент — Мастер диаграмм Ганта (GanttChartWizard). Мастер вызывается командой меню Format > GanttChartWizard (Формат > Мастер диаграмм Ганта) или с помощью команды GanttChartWizard (Мастер диаграмм Ганта) в контекстном меню диаграммы Ганта. Кроме того, для вызова мастера служит крайняя правая кнопка на панели инструментов Formatting (Форматирование).

Работа мастера состоит из нескольких шагов, на которых нужно последовательно определять основные параметры настраиваемой диаграммы. Для перемещения между шагами используются кнопки Back (Назад) и Next (Вперед). На любом из шагов (начиная со второго) мастера можно прервать и завершить настройку диаграммы, нажав кнопку Finish (Завершить).

Первый шаг содержит приветствие и его можно пропустить. На втором шаге (рис. 5.21) нужно определить, какая информация будет отображаться на диаграмме. Мастер предлагает три основных варианта: Standart (Стандартная) соответствует обычному формату диаграммы, используемому при создании нового проекта; Critical Path (Критический путь) отображает обычную диаграмму, на которой критические задачи выделены цветом; Baseline (Исходный план) отобразит диаграмму с совмещением отрезков, соответствующих исходному плану, и отрезков, отображающих фактический ход работ.

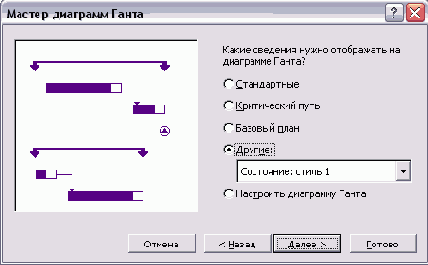

Рис. 5.21. Второй шаг настройки диаграммы Ганта с помощью мастера: выбираем отображаемую информацию

В раскрывающемся списке Other (Другие) содержатся дополнительные версии первых трех вариантов настройки диаграммы. Отличаются они графическими элементами, использованными для оформления отрезков. В окне предварительного просмотра будут отображаться основные элементы диаграммы, что дает возможность получить представление о том, как она будет выглядеть. Например, на рис. 5.21 в окне предварительного просмотра можно увидеть, как будет выглядеть диаграмма Ганта при применении варианта Status 1 (Состояние: стиль 1). Наконец, переключатель Custom Gantt Chart (Настроить диаграмму Ганта) служит для перехода в режим детальной настройки параметров диаграммы. В этом режиме вы должны будете самостоятельно определить тип отображаемой на диаграмме информации, форму и цвет отрезков и формат отображаемой текстовой информации.

Параметры, настраиваемые на дальнейших шагах мастера, не должны вызывать затруднений, поскольку повторяют параметры, присутствующие в трех диалоговых окнах форматирования диаграммы, рассмотренных выше.

Удобство работы с мастером заключается в том, что для отображения на диаграмме нового типа информации (например, о базовом плане) вам достаточно выбрать соответствующий параметр, например Standard (Стандартная), и нажать кнопку Finish (Завершить). Отображение такой информации с помощью средств группового форматирования элементов занимает существенно больше времени. С другой стороны, диалоговые окна группового форматирования и настройки дополнительных параметров позволяют настраивать свойства диаграммы, недоступные при работе с мастером.

Редактирование проектных данных на диаграмме Ганта

Диаграмма Ганта дает возможность не только просматривать проектную информацию в удобном формате, но и редактировать ее, причем особенно удобны возможности редактирования с помощью мыши.

Для изменения даты начала и окончания задач нужно навести мышь па середину отрезка, чтобы курсор принял форму креста с четырьмя стрелками, и перетащить ее вправо или влево1. Чтобы увеличить или уменьшить длительность задачи, нужно подвести курсор к правому краю отрезка, чтобы он принял вид полосы со стрелкой вправо, и перетащить край отрезка вправо или влево. А если подвести курсор к левому краю задачи, то он примет вид полосы со знаком процента, и перетаскивая его можно определить процент выполнения задачи.

Для связи задач друг с другом достаточно навести курсор на середину отрезка исходной задачи и, когда он примет вид креста со стрелками, потащить курсор к другой задаче. По мере продвижения курсора за ним будет тянуться линия («связь») — ее нужно «бросить» на отрезок задачи, с которой связывается исходная. Редактировать связь можно с помощью диалогового окна, открывающегося после двойного щелчка на связи (рис. 5.22). В раскрывающемся списке Туре (Тип) можно выбрать тип связи, а в счетчике Lag (Запаздывание) — временной интервал между связанными задачами. Кнопка Delete (Удалить) удаляет связь.
Программа не даст перемещать выполненные задачи.

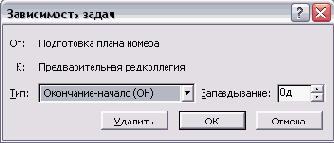

Рис. 5.22. Диалоговое окно редактирования связи на диаграмме Ганга

Наконец, на диаграмме Ганта можно прервать задачу (когда работа требует перерыва, например, если исполнитель задачи заболел), причем это единственный способ осуществления операции прерывания. Для этого нужно щелкнуть правой кнопкой мыши на отрезке задачи и в контекстном меню выбрать команду Split Task (Прервать задачу). После этого нужно установить курсор в точку отрезка, с которой начнется перерыв, и тащить его вправо. Задача разделится на две составляющие, соединенные точками (рис. 5.23, файл 8.mpp). Для отмены разделения нужно перетащить одну из частей задачи вплотную к другой, и отрезки снова станут единым целым.

Рис. 5.23. В центре рисунка расположена прерванная задача, перерыв отмечен точками

С помощью контекстного меню, появляющегося при щелчке правой кнопкой на отрезке задачи, можно попасть в диалоговое окно определения свойств задачи, Task Information (Сведения о задаче). В этом окне можно редактировать все свойства задачи. Подробнее оно будет описано в главах Планирование работ и Планирование ресурсов и создание назначений.


Что нового вы узнали?

Что такое диаграмма Ганта и из каких элементов она состоит. Какие подвиды диаграммы Ганта включены в MS Project и для чего они предназначены. Как определять форму и цвет отрезков диаграммы и отображаемую рядом с ними информацию для отдельного отрезка и их группы. Как форматировать шкалу времени «вручную» и с помощью средств автоматизированного масштабирования. Как использовать вспомогательные линии. Как настраивать дополнительные параметры диаграммы: способ отображения зависимостей между задачами, округление длительности задач и пр. Как использовать мастер диаграммы Ганта для автоматизированного форматирования диаграммы. Как редактировать проектные данные на диаграмме Ганта.
