Внесение в план проекта дополнительной информации
Из этого урока вы узнаете, как вносить в план проекта дополнительную информацию о задачах и ресурсах. Для этого мы будем использовать как стандартные поля «внутренних» таблиц, так и нестандартные (настраиваемые).
Настраиваемые поля и коды структуры, использованию которых посвящена большая часть этой главы, являются одним из наиболее удобных средств, заложенных в MS Project. Именно благодаря наличию в программе гибких возможностей настройки с ее помощью можно создавать планы, соответствующие стандартам и потребностям самых разных организаций.
Изученные в этом уроке принципы работы с настраиваемыми полями и кодами структуры очень пригодятся в будущей работе с MS Project. Кроме того, мы будем активно их использовать в последующих уроках.
Часто после того, как определен состав задач, ресурсов проекта и назначения, в план требуется внести дополнительную информацию. Например, добавить комментарии по поводу того, как должна быть выполнена та или иная задача. Иногда требуется прокомментировать отдельное назначение, чтобы описать, как ресурс должен участвовать в работе над определенной задачей.
Кроме того, если задачи в плане структурированы с помощью фаз, то ресурсам вообще соответствует в представлении Resource Sheet (Лист ресурсов) один список. Для того чтобы структурировать задачи или ресурсы другим способом, можно использовать коды структуры. Например, можно присвоить всем ресурсам код, определяющий, к какому отделу они относятся, и затем сгруппировать их по этому коду. Так можно, например, определить объем трудозатрат каждого из отделов организации в выполнении проекта и лучше спланировать их загрузку.
Дополнительная информация может вноситься как в стандартные, так и в настраиваемые поля таблиц. К стандартным относятся поля кода структуры задач и поля приоритета, а также имена групп ресурсов, заметок и гиперссылок для задач, ресурсов и назначений. Настраиваемые поля могут относиться или к задачам, или к ресурсам и бывают двух типов: собственно настраиваемые поля и настраиваемые коды структуры. Рассмотрим, как вносить дополнительную информацию во все эти поля и как затем отображать ее в таблицах и на диаграммах.
Код структуры задач
Коды используются для идентификации задач, учета их исполнения, анализа трудозатрат и пр. Например, сотрудник может сообщить менеджеру, что выполнил задачу с определенным кодом, и менеджер сможет легко найти ее в плане работ и внести соответствующую отметку. Если для подготовки номера журнала используется типовой проект, то, собрав данные о подготовке нескольких журналов, можно по кодам сравнить одинаковые задачи из разных проектов и оценить производительность разных проектных команд.
Определение кодов задач осуществляется в диалоговом окне WBS Code Definition (Определение кодов СДР), попасть в которое можно, выбрав команду меню Project к WBS > Define Code (Проект > СДР > Определить код).
ПРИМЕЧАНИЕ
Название WBS (СДР) расшифровывается как Work Breakdown Structure (Структурная декомпозиция работ) и обозначает один из способов представления плана проекта. В этом представлении коды работ играют важную роль, поскольку именно с их помощью идентифицируются задачи.
Для каждой задачи формируется уникальный код. Он может предваряться префиксным кодом проекта, то есть строкой, с которой начинается код каждой задачи в плане проекта. В диалоговом окне определения кодов (рис. 13.1) для ввода префикса предназначено поле Project Code Prefix (Префикс кода проекта). Например, на рис. 13.1 (файл 11.mpp) в качестве префикса выступает строка МАЙ//, поскольку работы относятся к майскому номеру журнала.

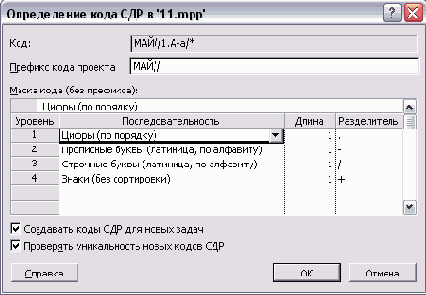

Рис. 13.1. Определение кодов задач проекта
Уникальный код задачи строится из нескольких последовательностей символов, отделенных друг от друга разделителями. При этом каждая из последовательностей соответствует определенному уровню структуры задач (Подробнее о структуре плана проекта см. в разделе «Структурная фильтрация»). Например, на рис. 13.1 для нумерации задач верхнего уровня используются цифры, для задач второго уровня используются заглавные буквы, а для задач третьего уровня — строчные.
Для добавления уровня нужно просто установить курсор в следующую строку таблицы и выбрать тип последовательности. Для удаления уровня нужно установить курсор на строку уровня и нажать клавишу Delete.
Для определения типа последовательности и связывания ее с уровнем задачи в структуре используется таблица, расположенная в середине диалогового окна.
Цифры в первой колонке таблицы, Level (Уровень), не редактируются и соответствуют уровню задач в структуре. В колонке Sequence (Последовательность) из раскрывающегося списка выбирается тип символов, которые будут использоваться для нумерации задач текущего уровня.
На рис. 13.1 представлены все возможные типы символов: Numbers (ordered) (Цифры (по порядку)), Uppercase Letters (ordered) (Прописные буквы (латиница, по алфавиту))), Lowercase Letters (ordered) (Строчные буквы (латиница, по алфавиту)) и Characters (unordered) (Знаки (без сортировки)) (В русской версии MS Project есть два дополнительных типа последовательностей: Прописные буквы (кириллица, по алфавиту) и Строчные буквы (кириллица, по алфавиту).
Длина последовательности определяется в колонке Length (Длина). Этот параметр определяет максимальную длину последовательности, и от него зависит, сколько элементов на данном уровне может быть пронумеровано с помощью кодов. Например, если выбран цифровой тип символов длиной 1, то пронумеровать можно будет только 9 задач. Если выбраны текстовые символы, то число задач, которые могут быть пронумерованы, увеличивается до числа букв алфавита. Если при добавлении задач вам не будет хватать выбранной длины для корректной нумерации, MS Project отобразит соответствующее предупреждение.
Если в поле Length (Длина) указать длину последовательности больше 1, то при генерации кодов для задач в них будут включаться нули перед значимыми цифрами. Например, если длина цифровой последовательности равна 2, то номера элементов меньше десяти будут начинаться с нуля: 01, 02, 03 и т. д. Для текстовых последовательностей код будет начинаться с А: АА, АВ, АС и т. д., до тех пор пока число пронумерованных задач не превысит число букв в алфавите. Поэтому если вы хотите предусмотреть возможность длинных кодов задач, но не хотите видеть в них нулевые значения, то в поле Length (Длина) нужно установить значение Any (Любая).
Наконец, в поле Separator (Разделитель) из раскрывающегося списка можно выбрать символ, который будет отделять символьные последовательности, идентифицирующие задачи данного уровня и следующего.
Образец кода отображается в поле Code preview (Код). Дополнительные элементы диалогового окна определяют параметры работы MS Project с кодами. Если установить флажок Generate WBS code for new task (Создавать коды СДР для новых задач), то каждой новой задаче автоматически будет присваиваться код. А установка флажка Verify uniqueness of new WBS codes (Проверять уникальность новых кодов СДР) обеспечит проверку уникальности кодов, отредактированных вручную.
После того как все настройки осуществлены, присвоить новые коды задачам можно с помощью команды меню Project > WBS > Renumber (Проект > СДР > Изменить нумерацию). Для того чтобы просмотреть коды для каждой задачи, нужно добавить в таблицу столбец WBS (СДР).
На рис. 13.2 приведен фрагмент плана проекта (11.mpp), в котором коды задач расставлены в соответствии с настройками на рис. 13.1. Как мы видим, коды всех задач имеют префикс МАЙ//. Задачи и фазы верхнего уровня нумеруются (например, строки с идентификаторами 1, 8, 26, 33).
Коды задач второго уровня включают префикс, номер фазы верхнего уровня и заглавную букву, идентифицирующую задачу внутри фазы. Например, первая задача в фазе с номером МАЙ//2.А-а.
Просмотреть и отредактировать номер любой задачи можно в диалоговом окне сведений о задаче на вкладке Advanced (Дополнительно). В поле WBS Code (Код СДР) можно указать новое значение кода (рис. 13.3, файл 11.mpp), которое будет проверено на соответствие формату.
Приоритет задач и группы ресурсов
Priority (Приоритет) — это свойство задачи, отражающее важность ее исполнения для проекта, варьирующееся в диапазоне от 1 до 1000. Его можно изменить с помощью одноименного столбца в таблице или на вкладке General (Общие) в диалоговом окне сведений о задаче (рис. 13.4, файл 11.mpp). Приоритет задач по умолчанию определяется в диалоговом окне сведений о проекте и обычно равен 500.
Использовать это свойство имеет смысл тогда, когда проект содержит много дополнительных задач, исполнением которых можно пренебречь. Эти задачи можно выделить, присвоив им низкий приоритет, и в дальнейшем использовать эту информацию при планировании.

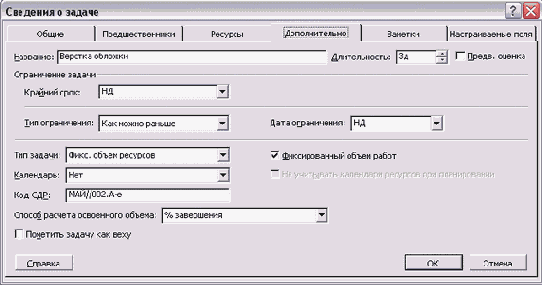

Рис. 13.3. Редактирование кода в диалоговом окне сведений о задаче

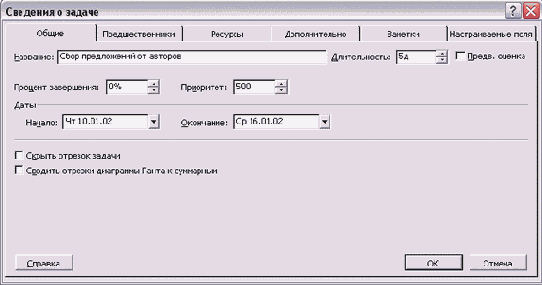

Рис. 13.4. Информация о приоритете задачи вводится в диалоговом окне сведений о задаче
Как правило, ресурсы проекта можно объединить в группы, например по роли в проекте (редакторы, корректоры и т. д.), по названию внешней организации, предоставившей ресурс, или по иному признаку.
Информация о группе, к которой относится ресурс, вводится на вкладке General (Общие) диалогового окна сведений о ресурсе в поле Group (Группа) или в одноименном столбце таблицы Entry (Ввод) в представлении Resource Sheet (Лист ресурсов). На рис. 13.5 представлено диалоговое окно сведений о ресурсе для одного из участников нашего проекта. В качестве названия группы используется роль участника.
Рис. 13.5. Ввод группы ресурса в диалоговом окне сведений о ресурсе

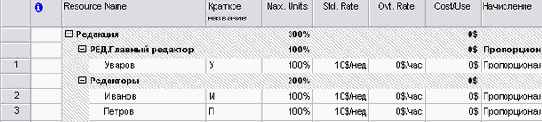

Данные о группе, к которой относится ресурс, можно использовать при фильтрации (например, чтобы отобрать всех редакторов) и при группировке.
Заметки и документы
Часто задачу, ресурс или назначение требуется сопроводить заметкой, каким-то комментарием. Чтобы добавить заметки к любому из этих основных элементов плана проекта в MS Project, нужно воспользоваться вкладкой Notes (Заметки) в диалоговом окне сведений о задаче (см. рис. 13.4), ресурсе (см. рис. 12.2) или назначении (см. рис. 12.16). Эти вкладки для разных элементов проекта выглядят одинаково, и мы рассмотрим работу с ними на примере добавления заметки к задаче.
В центре вкладки (рис. 13.6, файл 12.mрр) расположен редактор заметок, в котором можно вводить текст и вставлять файлы. Для форматирования текста предназначены кнопки, расположенные над диалоговым окном: первая открывает диалоговое окно форматирования шрифта, следующие три форматируют расположение абзаца, а четвертая расставляет маркеры перед выделенными абзацами. С помощью последней кнопки вызывается диалоговое окно для вставки объекта (файла) в заметку.
Задачи, содержащие заметки, имеют соответствующий значок в колонке Indicators (Индикаторы). При наведении мыши на значок отображается текст заметки, как, например, на рис. 13.7 (файл 12.mрр). Но если бы мы добавили в поле заметки файл, то при наведении мыши на значок информация о нем не отображалась бы.

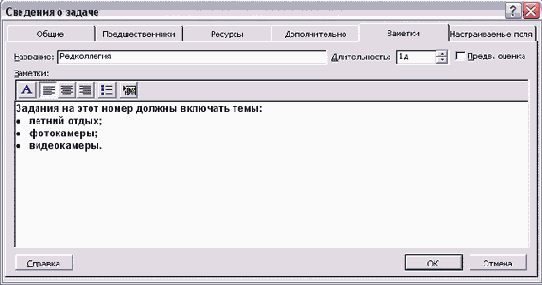

Рис. 13.6. Добавляем заметку к задаче «Редколлегия»
Рис. 13.7. При наведении мыши на значок заметки отображается ее текст
Для редактирования заметки можно использовать также поле таблицы Notes (Заметки), если добавить его в таблицу. Правда, при этом нельзя пользоваться расширенными возможностями форматирования, доступными в редакторе заметок.
Чтобы связанные с задачей файлы были видны при просмотре диаграммы, их можно вставлять прямо в диаграмму Ганта, для чего нужно воспользоваться командой меню Insert > Object (Вставка > Объект). Диалоговое окно вставки объекта идентично тому, что открывается для вставки файла в заметку. Это диалоговое окно (рис. 13.8, файл 12.mрр) позволяет вставить объект из существующего файла или создать новый. Для выбора режима нужно отметить соответствующий переключатель: либо Create New (Создать новый), либо Create from File (Создать из файла). По умолчанию выбран первый переключатель. Для создания нового объекта нужно выбрать его тип из списка и затем нажать кнопку ОК. Автоматически запустится соответствующее приложение, в котором можно создать нужный файл.
Рис. 13.8. Диалоговое окно вставки объекта в режиме создания нового объекта
Если же вы выберете второй переключатель, то диалоговое окно преобразится: в нем появится поле для ввода адреса файла на диске (рис. 13.9, файл 12.mрр). Нажав кнопку Browse (Просмотр), можно выбрать файл с диска. Если установить флажок Link (Связь с файлом), то содержимое файла, отображенное на диаграмме после вставки, будет обновляться, если вы отредактируете файл. Если этот флажок будет сброшен, то в проект будут вставлены текущие данные из выбранного файла.

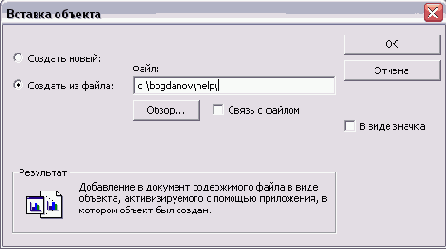

Рис. 13.9. Диалоговое окно вставки объекта на основе существующего файла
Если вы не хотите, чтобы на диаграмме или в поле заметки отображались данные из выбранного файла, а вам нужна лишь ссылка на него в виде значка, нужно установить флажок Display as Icon (В виде значка).
На рис. 13.10 изображен проектный файл (12.mрр) после того, как мы добавили в него сопровождающие документы. Так, в заметку задачи Передача рекламных анонсов в предыдущий номер был вставлен шаблон для передачи этих анонсов, а па диаграмму был вставлен документ в формате Microsoft Visio.
Документ, добавленный в заметку задачи, относится к задаче, но как определить, к чему относится документ, добавленный на диаграмму? Для этого предназначено диалоговое окно форматирования этого объекта (рис. 13.11, файл 12.mpp), вызываемое с помощью команды Properties (Свойства) в его контекстном меню.

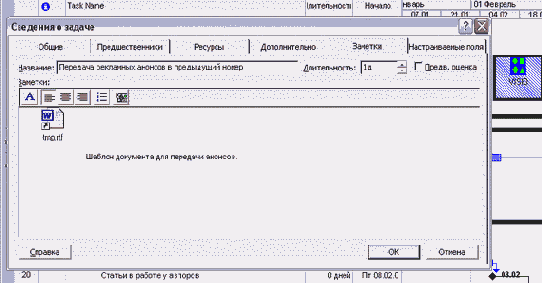

Рис. 13.10. Вставка сопровождающих документов в план проекта

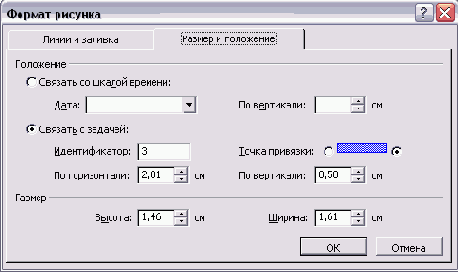

Рис. 13.11. Определение расположения внедренного объекта на диаграмме
Диалоговое окно форматирования объекта состоит из двух вкладок. Расположение объекта на диаграмме определяется на вкладке Size & Position (Размер и положение). Расположение можно определить относительно временной шкалы, выбрав переключатель Attach to timescale (Связать со шкалой времени), или относительно задачи с помощью переключателя Attach to task (Связать с задачей).
Если вы установили связь объекта с временной шкалой, то с помощью параметра Vertical (По вертикали) определяется расстояние между ней и объектом, а с помощью параметра Date (Дата) — дата, под которой должен быть расположен документ. Если же установлена связь с задачей, то параметры Vertical (По вертикали) и Horizontal (По горизонтали) определяют расстояние между отрезком задачи и объектом. А параметр Attachment point (Точка привязки) позволяет определить, с какой стороны от отрезка будет расположен объект. Номер задачи, к которой будет «привязан» объект, выбирается в поле ID (Ид.).
Параметры Height (Высота) и Width (Ширина) позволяют определить размер объекта на диаграмме, а на вкладке Line & Fill (Линии и заливка) (рис. 13.12, файл 12.mрр) можно указать, будет ли на диаграмме особым образом ограничиваться и закрашиваться отведенное под объект место.

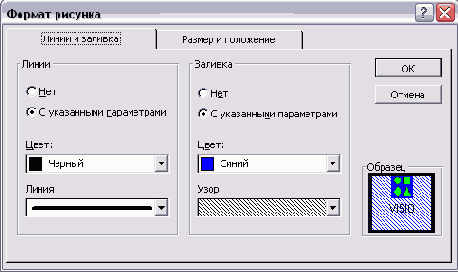

Рис. 13.12. Настройка линий и заливки объекта
В разделе Line (Линия) определяется, будет ли ограничиваться отведенное объекту место, и если да, то с помощью какой линии. Для отображения линии нужно выбрать переключатель Custom (С указанными параметрами) и затем определить цвет и тип линии. Аналогично осуществляется работа в разделе Fill (Заливка). Для отмены отображения линии или заливки нужно выбрать в соответствующем разделе переключатель None (Нет).
Например, на рис. 13.12 мы настроили наш объект таким образом, чтобы он обрамлялся толстой рамкой черного цвета и область внутри нее заштриховывалась по диагонали линиями голубого цвета.
Гиперссылки
Гиперссылки можно указывать для задач, ресурсов или назначений. Использовать гиперссылки удобно тогда, когда документ слишком объемен, чтобы хранить его в плане проекта. В таком случае его можно разместить на локальном компьютере и в план поместить ссылку на него.
Для связи гиперссылки с задачей, ресурсом или назначением нужно выделить задачу, ресурс или назначение в таблице и воспользоваться командой меню Insert > Hyperlink (Вставка > Гиперссылка) или командой Hyperlink (Гиперссылка) в контекстном меню. После этого откроется диалоговое окно, в котором можно определить параметры будущей ссылки.

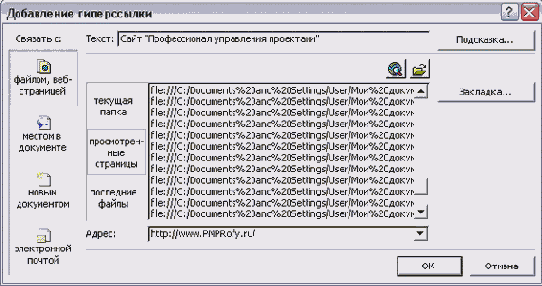

Рис. 13.13. Создание гиперссылки
В левой колонке диалогового окна нужно выбрать, какой тип ссылки вы хотите создать: ссылку на файл или страницу в Интернете (Existing File or Web Page), на задачу, ресурс или представление в текущем плане проекта (Place in This Document), на новый документ (Create New Document), или же вы хотите создать адрес электронной почты (E-mail Address). После выбора значка в левой колонке обновляется содержимое центрального раздела диалогового окна.
При создании ссылки на файл или страницу Интернета в центре диалогового окна можно выбрать файл из текущей папки, щелкнув на значке Current Folder (Текущая папка), или из списка недавно открытых файлов, щелкнув на значке Recent Files (Последние файлы). Если же выбрать значок Browsed Pages (Просмотренные страницы), то отобразится список просмотренных в Интернете страниц. Если выбрать адрес файла или страницы из списка, то автоматически заполнится поле Address (Адрес) с адресом ссылки. Его можно заполнить и вручную, как на рис. 13.13 (файл hyperlink.mpp). В поле Text to display (Текст) указывается текст, который будет отображаться как ссылка, и при щелчке на нем будет осуществляться переход по указанному адресу. Нажав кнопку ScreenTip (Подсказка), можно ввести текст, который будет «всплывать» при наведении мыши на ссылку. Интересна возможность создания ссылки на место в текущем документе. При щелчке на значке Place in This Document (Место в документе) в центральной области диалогового окна отображается список представлений. В этом списке нужно выбрать то представление, на которое создается ссылка. При этом в поле над списком можно указать идентификатор задачи или ресурса, выделямый курсором при открытии представления. Например, на рис. 13.14 в это поле введено число 10.

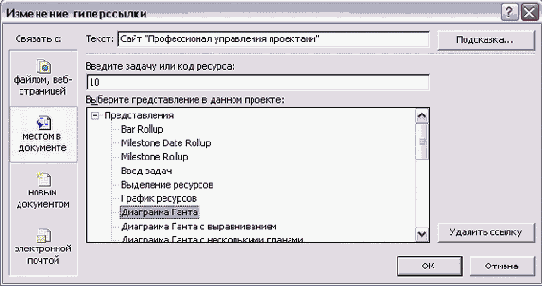

Рис. 13.14. Создание ссылки на представление в открытом плане проекта
После того как ссылка создана, рядом с задачей, ресурсом или назначением в поле Indicators (Индикаторы) отображается значок, символизирующий наличие гиперссылки. При наведении на него мыши отображается всплывающая подсказка с адресом ссылки и названием объекта перехода. Для перехода по ссылке достаточно щелкнуть на этом значке (рис. 13.15, файл hyperlink.mpp).
Рис. 13.15. После добавления ссылки в поле индикаторов появляется значок
После добавления гиперссылки у задачи, ресурса или назначения изменяются возможности команды контекстного меню Hyperlink (Гиперссылка). Теперь с ее помощью можно изменить или удалить ссылку, перейти по ней, открыть ее в новом окне и добавить в избранное.
Для работы со ссылками предназначена таблица Hyperlink (Гиперссылка), содержащая три специальных столбца: Hyperlink (Гиперссылка), Address (Адрес) и SubAddress (Субадрес). В первом отображается текст гиперссылки, во втором ее адрес, а в третьем — дополнение к адресу, если оно используется. Например, при создании ссылки на текущий документ с номером задачи таким дополнением будет название представления и номер задачи (а адресом — текущий документ).
Настраиваемые поля
Настраиваемые поля предназначены для хранения такой информации о задачах или ресурсах, которая не может быть помещена в поле для заметок. С помощью настраиваемых текстовых полей удобно хранить небольшие фрагменты информации, не требующие форматирования, например результат выполнения задачи.
Казалось бы, в каких случаях заметки могут не подойти? Главное преимущество заметок заключается в возможности прикреплять к задачам внешние файлы или использовать команды форматирования текста. Поскольку эти расширенные возможности не нужны для того, чтобы просто указать результат работ в текстовом виде без форматирования, то их следует оставить для целевого использования.
Преимущество настраиваемых полей заключается в том, что они позволяют легко структурировать информацию о задачах или ресурсах. Например, заказчик проекта хочет понимать, какая конкретная работа делается во время исполнения задач и какие результаты достигаются после завершения каждой задачи. Использовать заметки для хранения двух типов информации неудобно, поскольку нельзя просмотреть описание работ отдельно от результатов. Но если создать два настраиваемых поля, в одно из которых будет помещено описание работ, а в другое — их результат, можно структурировать данные и использовать их в дальнейшем раздельно. Заметки при этом будут зарезервированы для хранения файлов и прочей дополнительной сопроводительной информации.
Во «внутренние» таблицы MS Project включен набор полей, которые пользователь может настроить по своему усмотрению и размещать в них свои данные. Эти поля могут относиться либо к ресурсам, либо к задачам и различаются по типам данных, которые в них можно хранить. Работа с настраиваемыми полями осуществляется в диалоговом окне Customize Fields (Настройка полей), вызываемом либо из контекстного меню заголовка таблицы, либо с помощью команды меню Tools > Customize > Fields (Сервис > Настройка > Поля).
Диалоговое окно настройки полей состоит из двух вкладок. На первой вкладке, Custom Fields (Настраиваемые поля), и осуществляется работа с настраиваемыми полями (рис. 13.16, файл 15.mpp).
Прежде чем настраивать поле, нужно решить, к задачам или к ресурсам, относится его содержимое, и, соответственно, выбрать переключатель Task (Задач) или Resource (Ресурсов). Затем в раскрывающемся списке Туре (Тип) нужно определить тип данных (табл. 13.1) этого поля.
Таблица 13.1. Типы настраиваемых полей в MS Project
| Тип | Число настраиваемых полей | В полях этого типа могут храниться |
| Cost (Затраты) |
10 |
данные о стоимости задач или ресурсов |
| Date (Дата) |
10 |
даты |
| Duration (Длительность) |
10 |
длительность или трудозатраты |
| Finish (Окончание) |
10 |
даты окончания или любые другие даты |
| Flag (Флаг) |
20 |
значения Yes (Да) или No (Нет) |
| Number (Число) |
20 |
числа |
| Start (Начало) |
10 |
даты окончания или любые другие даты |
| Text (Текст) |
30 |
текстовые данные |

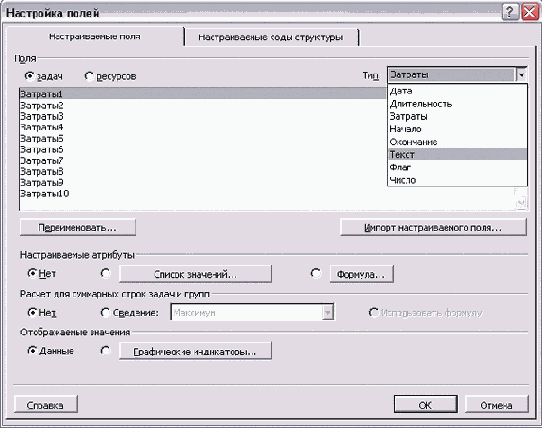

Рис. 13.16. Диалоговое окно настройки полей
Выбрав нужный тип данных (в нашем примере 15.mpp это текст), необходимо выбрать поле, а затем настроить его и задать для него название, чтобы потом не забыть, что в поле, например, Textl, хранятся такие-то данные. Для этого предназначена кнопка Rename (Переименовать), после нажатия на которую открывается диалоговое окно ввода названия поля. Предположим, что мы хотим указывать в настраиваемом поле результат задачи. Назовем поле Результат, и его название появится в списке полей рядом с названием поля Textl.
Для создания простого настраиваемого поля этой операции достаточно. Остальные параметры этого диалогового окна мы рассмотрим в дальнейшем, когда будем настраивать другие поля в нашем плане. Теперь можно нажать кнопку О К, чтобы выйти из диалогового окна и попробовать почувствовать удобство использования настраиваемых полей.
Заполнять настраиваемые поля можно двумя способами. Первый, традиционный для предыдущих версий MS Project, — добавить поле в таблицу и редактировать данные в нем так же, как и в остальных полях. Второй способ, которым можно редактировать значения настраиваемых полей, появившийся только в MS Project 2002, — использовать вкладку Custom Fields (Настраиваемые поля) в диалоговом окне сведений о задаче или ресурсе.
На этой вкладке представлены все существующие в проекте настраиваемые поля, относящиеся к задачам (а на аналогичной вкладке в диалоговом окне сведений о ресурсе будут расположены поля, относящиеся к ресурсам). Таблица в центре диалогового окна состоит из двух колонок. В левой колонке, Custom Field Name (Название настраиваемого поля), указано название поля, а и правой, Value (Значение), — его значение для текущей задачи. Например, на рис. 13.17 (файл IS.mpp) мы редактируем значение поля Результат для задачи Сбор предложений от авторов. Результатом выполнения задачи будет Файл предложений в редакционном формате.

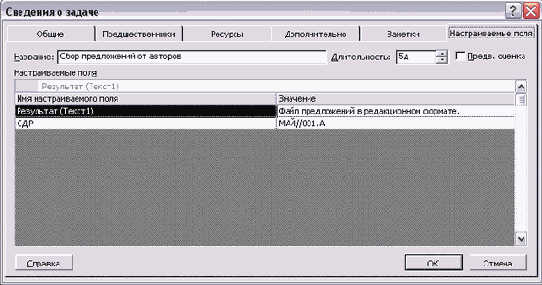

Рис. 13.17. Заполнение значения настраиваемого поля для задачи
ПРИМЕЧАНИЕ
Для того чтобы MS Project «понял», что вы хотите использовать настраиваемое поле, и отобразил его в диалоговом окне, нужно предварительно переименовать это поле.
Как вы могли заметить на рис. 13.17, поле WBS (СДР) тоже находится в списке настраиваемых. Это произошло потому, что мы изменили его настройки. Если же не настраивать структуру кодов задач, то это поле не будет числиться в списке настраиваемых.
Отображать содержимое полей можно в таблице, добавив в нее соответствующее поле, или прямо на диаграмме Ганта, рядом с задачами. Для этого в диалоговом окне настройки стилей отрезков нужно отредактировать соответствующие типы отрезков, добавив к числу отображаемых данных нужное поле (о том, как выбирать поля для отображения рядом с отрезками, см. раздел «Настройка текстовой информации, отображаемой рядом с отрезком» ). Кроме того, для выделения значений этих полей особым шрифтом можно воспользоваться средствами форматирования текстовых стилей (см. раздел «Форматирование текстовых стилей»).
Например, на диаграмме на рис. 13.18 (файл 18.mpp) мы отредактировали тип отрезков Task (Задача) и в настройках отображаемого рядом с отрезком текста добавили поле Результат, так чтобы оно отображалось под отрезком. Затем в диалоговом окне форматирования текстовых стилей мы изменили шрифт текста, отображаемого на диаграмме под отрезками, добавив подчеркивание.

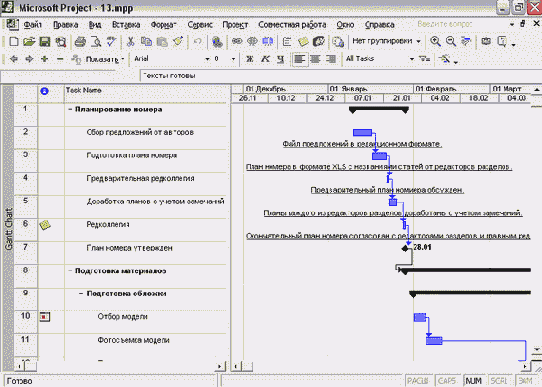

Рис. 13.18. Результаты задач отображены на диаграмме рядом с задачами
Создание настраиваемых полей со списком значений
Часто дополнительная информация в настраиваемых полях не является уникальной для каждой задачи (как в случае с полем Результат), а повторяется. Например, если в настраиваемом поле будет содержаться информация о важности достижения результата для выполнения проекта, то значением поля может быть «Высокая важность», «Средняя» и «Низкая».
Если настраиваемое поле может иметь ограниченный набор значений, то нет смысла заполнять поле для каждой задачи вручную. Намного удобнее создать список возможных значений и затем, редактируя настраиваемое поле для задачи, выбирать значение из списка.
Для того чтобы определить список значений для поля, в диалоговом окне настройки полей (см. рис. 13.16) после выбора настраиваемого поля из списка нужно выбрать в разделе Custom attributes (Настраиваемые атрибуты) переключатель, расположенный рядом с кнопкой Value List (Список значений). При этом MS Project предупредит, что при настройке списка значении для поля псе рапсе введенные данные могут быть утеряны, и если пы уверены, что хотите продолжать, то в окне предупреждения нужно нажать кнопку ОК.
Список значений поля задается в диалоговом окис Value List (Список значений), открывающемся после нажатия на одноименную кнопку в диалоговом окне настройки полей. На рис. 13.19 в этом диалоговом окне мы настраиваем текстовое поле Важность результата (файл 14.mрр).

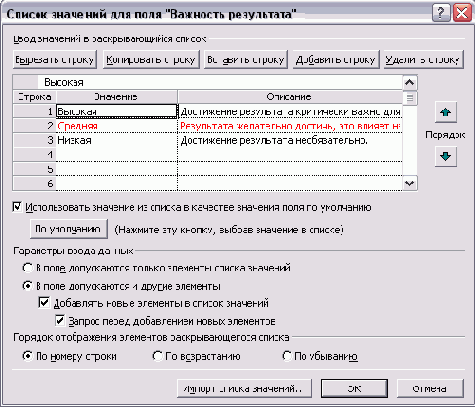

Рис. 13.19. Ввод списка значений для настраиваемого поля
В центре диалогового окна расположена таблица, состоящая из двух колонок: Value (Значение) и Description (Описание). В первую вводятся возможные значения настраиваемого поля, а во вторую — описания. Описания будут отображаться при выборе значения из списка в момент заполнения поля.
Иногда бывает удобно, чтобы при создании новой задачи (пли ресурса, если настраиваемое поле относится к ресурсам) одно значение из списка подставлялось в поле автоматически. Например, если большинство задач проекта имеют среднюю важность, то можно подставлять значение Средняя по умолчанию, а другие значения выбирать из списка при необходимости.
Для того чтобы сделать одно из значений значением по умолчанию, нужно установить флажок Use a value from the list as a default entry for the field (Использовать значение из списка в качестве значения поля по умолчанию). После этого станет доступна кнопка Set Default (По умолчанию), нажатие на которую превращает выделенное в таблице значение в значение по умолчанию. После того как мы назначили Средняя значением по умолчанию, содержащая это значение строка и таблице стала выделяться цветом.
ПРИМЕЧАНИЕ
Значение по умолчанию будет установлено в настраиваемом поле только для новых задач или ресурсов. Если ресурсы были добавлены до того, как было настроено поле, то для них значение поля будет не определено (останется пустым).
В разделе Data entry options (Параметры ввода данных) определяется порядок заполнения настраиваемого поля. Если выбрать переключатель Restrict fields to items in the value list (В поле допускаются только элементы списка значений), то при заполнении поля выбор будет ограничен существующим списком и нельзя будет ввести произвольные значения. Если же выбрать переключатель Allow additional items to be entered into the field (В поле допускаются и другие элементы), то при заполнении этого поля можно будет как выбирать элементы из списка, так и вводить произвольные значения.
Если вы хотите, чтобы введенные в поле произвольные значения автоматически добавлялись в список значений поля, то нужно установить флажок Append new entries to the value list (Добавлять новые элементы в список значений). А для того, чтобы перед тем, как добавить значение в список, программа запрашивала подтверждение, нужно установить флажок Prompt before adding new values (Запрос перед добавлением новых элементов).
Режим ввода данных, при котором установлены два последних флажка (как на рис. 13.19), довольно удобен, поскольку дает возможность добавить новый элемент в список значений, не заходя в диалоговое окно настройки полей. С другой стороны, предупреждения помогут избежать случайного добавления значения.
Порядок отображения элементов списка при выборе определяется переключателями в нижнем разделе диалогового окна, Display order for dropdown list (Порядок отображения элементов раскрывающегося списка). Значения могут сортироваться по номеру строки в таблице, если выбрать переключатель By row number (По номеру строки), или же по алфавиту, если выбрать переключатель Sort ascending (По возрастанию) или Sort descending (По убыванию). Наиболее удобен первый вариант, поскольку он позволяет настроить самостоятельно порядок записей в таблице и расположить значения согласно ожидаемой частоте их использования.
Иногда значения настраиваемых полей можно заполнять автоматически, с помощью формул. Например, если известно, сколько времени в среднем занимает редактирование 1 страницы текста, то, указав число страниц в статье, можно с помощью формулы рассчитать общую длительность задачи по редактированию статьи.
Для того чтобы ввести в настраиваемое поле формулу, в диалоговом окне настройки полей (см. рис. 13.16) нужно выбрать из списка настраиваемое поле, а затем в разделе Custom attributes (Настраиваемые атрибуты) выбрать переключатель рядом с кнопкой Formula (Формула). MS Project предупредит вас, что при настройке формулы для поля все ранее введенные данные могут быть утеряны, и если вы уверены, что хотите продолжать, то в окне предупреждения нажмите кнопку ОК.
Чтобы редактировать формулу, нужно нажать кнопку Formula (Формула), после чего будет загружен редактор формул MS Project (рис. 13.20, файл IS.mpp). Редактор состоит из области редактирования формулы и набора кнопок, нажатием на которые можно вводить фрагменты формулы. Формулу можно полностью напечатать вручную, а можно ввести, нажимая на кнопки.
Рис. 13.20. Редактор формул MS Project
В формуле можно использовать операции над другими полями MS Project. Например, для того, чтобы определить общее время редактирования статьи, нужно умножить число страниц в статье на время редактирования одной страницы. В нашем проекте (IS.mpp) мы переименовали настраиваемое поле Duration1(Длительность1) в Время редактирования страницы, а поле Numberl (Число1) в Число страниц в статье. Значит, для определения значения поля Duration2 (Длительность2), или Общее время редактирования статьи, нужно умножить значение поля Durationl (Длительность1) на Number1 (Число1). В формуле, как мы видим на рисунке, названия полей (как в фильтрах) нужно заключать в квадратные скобки.
Для того чтобы подставить название поля в формулу, можно воспользоваться кнопкой Field (Поле), а чтобы вставить одну из нескольких десятков доступных функций, — кнопкой Function (Функция). Кроме того, с помощью кнопки Import Formula (Импортировать формулу) можно вставить в поле формулу из другого поля любого из открытых проектов.
На рис. 13.21 (файл IS.mpp) видно, как действуют сделанные нами настройки. После заполнения полей Число страниц в статье и Время редактирования страницы поле Общее время редактирования статьи пересчитывается.
Рис. 13.21. Расчет с помощью формул работает
Однако у текущего режима подсчета есть один недостаток: длительность, рассчитанная для каждой задачи, не суммируется для фазы. А значит, мы не можем автоматически определить ее длительность. Чтобы в настраиваемом поле значения автоматически пересчитывались и для суммарных задач, нужно настроить его особым образом.
Настраиваемые поля и суммарные задачи
Определить, как данные настраиваемого поля будут отображаться для суммарных задач, можно в диалоговом окне настройки полей, в разделе Calculation for task and group summary rows (Расчет для суммарных строк задач и групп), выбрав необходимое поле в списке (рис. 13.22, файл 16.mрр).

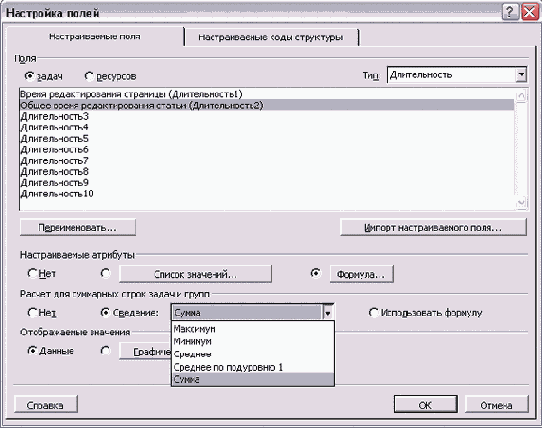

Рис. 13.22. Настройка расчетов для суммарных задач. Содержимое раскрывающегося списка зависит от типа выбранного поля
Раздел содержит три переключателя: None (Нет), Rollup (Сведение) и Use formula (Использовать формулу). Если выбрать первый, то данные настраиваемого поля будут рассчитываться только для обычных задач, а не для суммарных. Второй переключатель позволяет рассчитывать значение настраиваемого поля для суммарных задач, используя одну из операций, представленных в раскрывающемся списке. Состав этого списка меняется в зависимости от типов полей (табл. 13.2), кроме того, нельзя сводить данные для текстовых полей.
Таблица 13.2. Операции для сведения данных в суммарных задачах
| Название операции | Типы настраиваемых полей | Описание |
| And (И) | Flag (Флаг) | Логическое И. Если все вложенные строки в этом поле имеют значение Да, то результат операции — тоже Да. Если хотя бы одна из строк в этом поле содержит значение Нет, то и результатом логической операции будет Нет |
| OR (ИЛИ) | Flag (Флаг) | Логическое ИЛИ. Если хотя бы один из рядов содержит значение Да в этом поле, то операция сведения тоже даст Да |
| Average (Среднее) | Cost (Затраты), Duration (Длительность), Number (Число) | Сведение будет средним по всем значениям вложенных несуммарных рядов |
| Average First Sublevel (Среднее первого подуровня) | Cost (Затраты), Duration (Длительность), Number (Число) | Сведение будет средним по всем значениям вложенных несуммарных рядов и по всем значениям вложенных суммарных рядов первого уровня |
| Count All (Сложить все) | Number (Число) | При сведении будут складываться все суммарные и несуммарные ряды |
| Count First Sublevel (Сложить первый подуровень) | Number (Число) | При сведении будут складываться суммарные ряды первого уровня и все вложенные несуммарные ряды |
| Count Nonsummaries (Сложить несуммарные) | Number (Число) | При сведении будут сложены все несуммарные задачи |
| Maximum (Максимум) | Cost (Затраты), Duration (Длительность), Number (Число), Start (Начало), Finish (Окончание) | Результатом сведения будет максимальное значение среди всех значений ниже |
| Minimum (Минимум) | Cost (Затраты), Duration (Длительность), Number (Число), Start (Начало), Finish (Окончание) | Результатом сведения будет минимальное значение среди всех значений ниже |
| Sum (Сумма) | Cost (Затраты), Duration (Длительность), Number (Число) | Результатом сведения будет сумма всех значений ниже |
Если для расчета настраиваемого поля используется формула, то становится доступен третий переключатель — Use formula (Использовать формулу). Если выбрать его, то для расчета значений настраиваемого поля для суммарных задач будет использоваться та же формула, что и для обычных задач. В нашем случае (файл 16.mрр) удобнее использовать операцию сложения значений настраиваемого поля для задач, чем формулу. Ведь наша формула использует при расчете значения других полей, а значит, для них тоже нужно настроить параметры определения значения для суммарных задач. Если же этого не cделать, то значения этих полей для суммарных задач всегда будут нулевыми и результат нашей формулы тоже будет нулем.
На рис. 13.23 представлена таблица из файла 16.mрр с расчетами общей длительности редактирования статей после того, как мы настроили суммирование значений для фаз у поля Общее время редактирования статьи. Теперь значения в нем суммируются, а в остальных настраиваемых полях — по-прежнему нет.

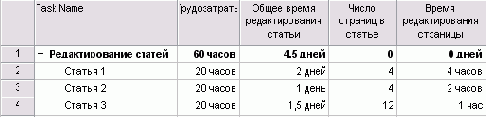

Рис. 13.23. Теперь общее время редактирования статей суммируется
Подсчитанная нами длительность фактически является трудозатратами на выполнение работы по редактированию. Однако эти данные нельзя автоматически внести в план проекта, то есть в поле Work (Трудозатраты) соответствующих задач, поскольку это поле не является настраиваемым и в него нельзя вводить формулы. Поэтому поместить полученные нами данные в это поле можно только вручную.
Модель, при которой данные рассчитываются в одном поле автоматически при изменении других полей, а потом должны быть вручную перенесены в план проекта, таит в себе одну опасность: можно случайно забыть ввести данные о трудозатратах в план проекта. В таком случае плановые трудозатраты задачи будут неверными, а значит, и план проекта в целом будет неточным. Чтобы трудозатраты задачи всегда соответствовали данным в настраиваемом поле Общее время редактирования статьи, воспользуемся индикаторами.
MS Project содержит возможность отображать в настраиваемом поле не данные, а цветовые индикаторы. Цвет индикатора зависит от выполнения или невыполнения логического условия. Например, в нашем случае (файл 17.mрр) можно создать поле Обновлена и настроить его так, что если данные в поле Общее время редактирования статьи равны данным в поле Work (Трудозатраты), то в нем отображается зеленый индикатор, а если не равны — то красный.
В принципе, такой индикатор можно отображать и в самом поле Общее время редактирования статьи, но мы создадим поле Обновлена типа Flag (Флаг), чтобы продемонстрировать, как работать с полями такого типа.
В диалоговом окне определения полей переименуем поле Flagl (Флаг!) в Обновлена, а затем откроем для него диалоговое окно настройки формулы. Введем формулу [Duration2] = [Work] ([Длительность2] = [Трудозатраты]). Поля-флаги могут содержать только значение Yes (Да) или No (Нет), и если условие формулы выполняется (то есть Общее время редактирования статьи равно трудозатратам), то поле будет содержать Yes (Да), а если условие не выполняется — No (Нет).
Теперь нужно настроить отображение индикаторов. Для этого в разделе Values to display (Отображаемые значения) диалогового окна настройки поля (см. рис. 13.16) нужно выбрать переключатель, расположенный рядом с кнопкой Graphical Indicators (Графические индикаторы). Затем для настройки индикаторов нужно нажать эту кнопку. В открывшемся окне (рис. 13.24, файл 17.mрр) необходимо настроить критерии отображения индикаторов для разных задач.

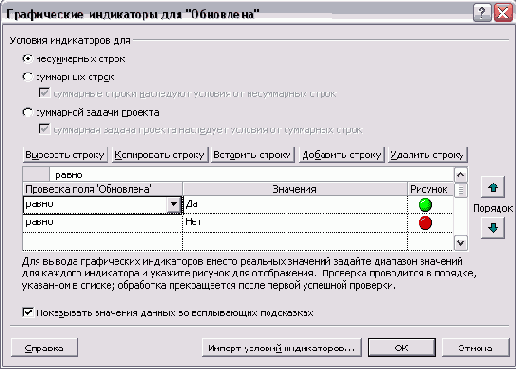

Рис. 13.24. Диалоговое окно настройки отображения индикаторов
В верхней части диалогового окна нужно выбрать переключатель, соответствующий типу задач, для которых настраиваются критерии отображения индикаторов: Nonsummary rows (Несуммарных строк), Summary rows (Суммарных строк) или Project summary (Суммарной задачи проекта). При этом для каждого типа можно настроить свои критерии отображения индикатора.
Чтобы для суммарных задач индикаторы отображались по тем же критериям, что и для обычных, нужно установить флажок Summary rows inherit criteria from nonsummary rows (Суммарные строки наследуют условия от несуммарных строк). А для того чтобы суммарная задача проекта использовала те же критерии, что и суммарные задачи, нужно установить флажок Project summary inherits criteria from summary rows (Суммарная задача проекта наследует условия от суммарных строк). Если оба флажка установлены, то настраивая параметры для обычных задач, вы тем самым определяете параметры отображения для всех остальных задач проекта. Настройка параметров отображения индикаторов производится в таблице в центре диалогового окна.
Таблица содержит три столбца: Test for (Проверка поля), Values (Значения) и Image (Рисунок). В первом столбце из списка выбирается условие, которому должно соответствовать значение во втором столбце. Список условий совпадает с тем, который мы использовали при создании фильтров в уроке 4 «Сортировка, группировка и фильтрация данных в таблицах» (см. табл. 4.1).
Можно использовать конкретные значения, например Yes (Да) или No (Нет), как в нашем случае, а можно выбрать и значение любого из полей. В последнем поле из списка выбирается рисунок, используемый в качестве индикатора, если условие, описанное в первых двух полях, выполняется. Так, в нашем случае, если значение поля равно Yes (Да), должен отображаться зеленый индикатор, а если равно No (Нет) — красный.
Проверки значения поля выполняются по очереди сверху вниз, и при первом совпадении с условием выбирается индикатор, который будет отображаться. Для того чтобы перемещать условия по списку вверх и вниз, служат кнопки со стрелками, расположенные сбоку от списка.
Иногда хочется просматривать значения поля, скрытые «под» индикатором. Если установить флажок Show data values in ToolTips (Показывать значения данных во всплывающих подсказках), то данные будут отображаться при наведении мыши на индикатор.
Результат настройки индикаторов для поля Обновлена отображен на рис. 13.25 (файл 17.mрр). Как мы видим, в том случае, если данные в поле Общее время редактирования статьи не равны трудозатратам задачи, поле содержит красный индикатор, а если равны — зеленый.

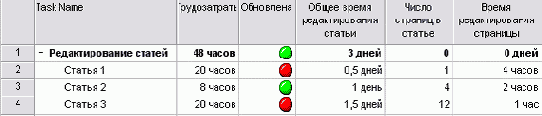

Рис. 13.25. Результат настройки индикаторов
Однако на рисунке видно и несоответствие — трудозатраты в суммарной задаче равны 40 часам (5 дням), а рассчитанное с помощью формулы общее время редактирования статей — трем. Тем не менее в поле отображается зеленый индикатор. В чем же дело?
Если мы установим курсор на ячейку с индикатором в строке обычной задачи, то увидим, что поле нельзя редактировать (так как его значение вычисляется по формуле), а если установим курсор на строку суммарной задачи, то увидим, что ячейку редактировать можно. То есть при настройке формулы для поля Обновлена мы забыли определить формулу расчета значения для суммарных задач.
Перейдем в диалоговое окно настройки полей и выберем операцию суммирования данных для поля Обновлена (аналогично рис. 13.22). Поскольку это поле типа Flag (Флаг), то набор операций (в соответствии с табл. 13.2) будет не такой, как для поля типа Duration (Длительность). Среди них нам подходит операция And (И): если все обычные задачи внутри суммарной имеют значение Yes (Да), то значение суммарной будет таким же. А если среди обычных задач есть хотя бы одно поле со значением No (Нет), то значение в поле суммарной задачи тоже будет No. Это именно то, что нам нужно: если трудозатраты хотя бы одной из обычных задач не обновлены и не соответствуют расчетам по формуле, то трудозатраты суммарной задачи тоже не верны. Теперь индикатор суммарной задачи будет зеленым только тогда, когда индикаторы всех вложенных в нее задач тоже зеленые. На рис. 13.26 представлены результаты этих настроек (IS.mpp). Мы скопировали суммарную задачу и вложенные'в нее задачи, чтобы продемонстрировать, как работает объединение для поля типа Flag (Флаг). В первом случае, когда среди вложенных задач фазы есть одна с индикатором красного цвета, индикатор фазы тоже красный. Во втором случае, когда все индикаторы вложенных задач зеленые, индикатор для фазы тоже зеленый.

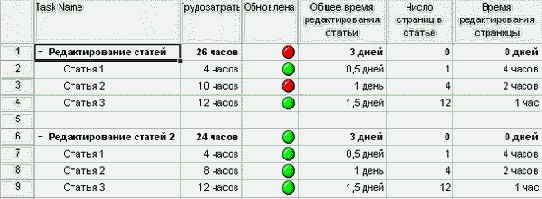

Рис. 13.26. Настройка индикаторов с объединением значений для суммарных задач
Настраиваемые коды структуры
Когда мы разбиваем проект на фазы и вложенные в них задачи, то тем самым формируем иерархическую структуру задач. Кроме того, задачи можно упорядочить с помощью кодов WBS (СДР), если не использовать автоматическую нумерацию. Но иногда этих средств структурирования не хватает, и тогда можно создать собственные коды структуры. Особенно это может пригодиться, если вы хотите упорядочить задействованные в проекте ресурсы более сложным способом, чем с помощью поля Group (Группа), например иерархически. Так, с помощью настраиваемых кодов структуры можно сгруппировать ресурсы по отделам организации и по занимаемой в отделе должности. Кроме того, эту информацию можно в дальнейшем использовать при подготовке отчетов. Например, можно будет легко определить, сколько времени задействованы в проекте сотрудники того или иного отдела или той или иной должности.
Создание настраиваемых кодов структуры
Создание настраиваемых кодов структуры происходит в диалоговом окне настройки полей на вкладке Custom Outline Codes (Настраиваемые коды структуры). Настраиваемые коды могут относиться как к задачам, так и к ресурсам — тип поля выбирается в верхней части вкладки (рис. 13.27, файл 19.mрр) с помощью переключателей Task (Задача) и Resource (Ресурс). Поскольку мы хотим использовать настраиваемый код структуры, чтобы проиллюстрировать возможности упорядочивания ресурсов, задействованных в проекте, то выберем второй вариант.

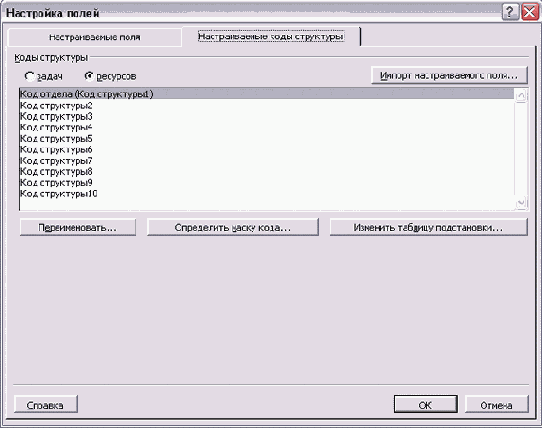

Рис. 13.27. Диалоговое окно настройки кодов структуры
Затем в списке в центре диалогового окна нужно выбрать один из кодов и переименовать его с помощью кнопки Rename (Переименовать), так же как и при создании настраиваемого поля. Поскольку с помощью кода мы хотим упорядочить ресурсы, разделив их по отделам, то назовем новый код Код отдела.
Затем нужно определить формат кода, для чего с помощью кнопки Define Code Mask (Определить маску кода) необходимо перейти в диалоговое окно определения маски кода (рис. 13.28, файл 19.mрр).

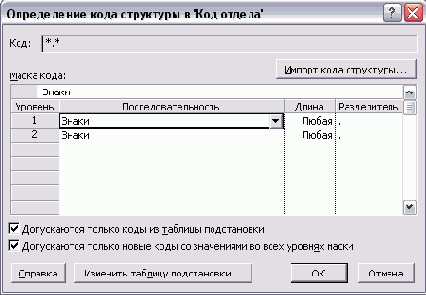

Рис. 13.28. Диалоговое окно определения маски кода
Диалоговое окно определения маски кода напоминает окно определения кодов WBS (СДР), и работа с ним осуществляется по тем же принципам. В таблице в центре диалогового окна определяется число уровней, которыми будет обладать код, и формат данных, используемых для идентификации на каждом из уровней. Первый уровень кода структуры будет соответствовать названию отдела, а второй — занимаемой сотрудником должности. Соответственно, на рис. 13.28 мы настроили код так, чтобы и на первом, и на втором уровне использовались символьные строки с неограниченным числом символов.
Флажок Only allow codes listed in the lookup table (Допускаются только коды из таблицы подстановки) определяет, можно ли при вводе кода для ресурса использовать коды, не перечисленные в таблице подстановки. Если этот флажок установлен, то при вводе для ресурса или задачи значения кода, отсутствующего в таблице подстановки, программа выдаст сообщение об ошибке. Поскольку мы планируем перечислить все возможные отделы и должности в таблице подстановки, то установим этот флажок.
Второй флажок в этом диалоговом окне, Only allow new codes with values in all levels of mask (Допускаются только новые коды со значениями во всех уровнях маски), разрешает ввод кодов только со значениями на всех уровнях маски. Например, если описать маску кода из трех уровней, а потом ввести для ресурса или задачи значение кода, состоящее только из двух уровней, то при установленном флажке программа выдаст сообщение об ошибке и попросит ввести полный код.
Завершив настройку маски кода, перейдем в диалоговое окно редактирования таблицы подстановки для настраиваемого кода. Это можно сделать, нажав кнопку Edit lookup table (Изменить таблицу подстановки) в диалоговом окне настройки маски кода (см. рис. 13.28) или выбрав нужный код и нажав кнопку с тем же названием в диалоговом окне настройки кодов структуры (см. рис. 13.27).
Диалоговое окно, предназначенное для редактирования таблицы подстановки настраиваемого кода (рис. 13.29, файл 19.mрр), состоит из нескольких управляющих кнопок и таблицы. Таблица состоит из двух редактируемых колонок: Outline code (Код структуры) и Description (Описание). В первую из них вводятся значения для подстановки, отображаемые в списке при заполнении поля, а во вторую могут вводиться расшифровки кодов, которые потом будут использоваться программой для группировки. Например, на рис. 13.29 (файл 19.mрр) кодом верхнего уровня является ВЕР, обозначающий Отдел верстки. Поскольку мы ввели в таблицу соответствующее описание в поле Description (Описание), то программа при сортировке по коду будет использовать его, а не сам код. Кроме того, именно описание кода будет отображаться при группировке данных.
Вводя значения подстановки для кода, можно определить, на каком уровне кода это значение будет использоваться. Номер уровня отображается в первой, серой колонке под названием Level (Уровень). По умолчанию все новые значения добавляются в первый уровень. Для того чтобы перемещать значения на следующий или предыдущий уровень структуры, предназначены кнопки со стрелками вправо и влево, хотя можно воспользоваться и сочетаниями клавиш, используемыми в диаграмме Ганта (Alt+Shift+-> или Alt+Shift+<-). При этом для передвижения на следующий уровень нужно, чтобы над значением находилось значение, относящееся к тому же уровню. Например, если вы хотите передвинуть значение с первого уровня на второй, то выше этого значения должно быть другое значение, тоже относящееся к первому уровню кода.

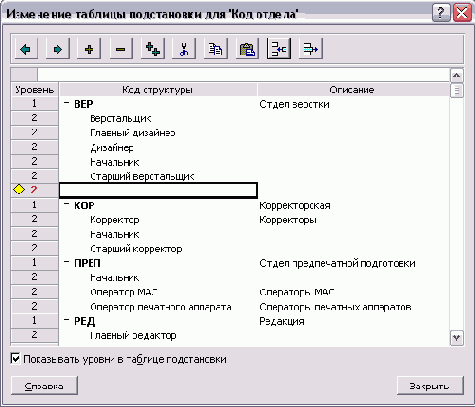

Рис. 13.29. Настройка таблицы подстановки для настраиваемого кода структуры.
Значок с восклицательным знаком сигнализирует о том, что текущее значение кода не соответствует маске. Если у значения кода появляются вложенные значения, то рядом с ним появляется значок для сворачивания и разворачивания, а вложенные значения выделяются большим отступом от края таблицы. Этот режим можно отключить, сняв флажок Display indenting in lookup table (Показывать уровни в таблице подстановки). Если его отключить, то определить, к какому уровню кода относится значение, можно только по номеру уровня в первой колонке таблицы.
Для сворачивания и разворачивания значений кода, содержащих вложенные значения, предназначены кнопки со значками «+» и «-», а для разворачивания всех значений, содержащих вложенные, кнопка с двумя значками «+».
Ввод значений настраиваемого кода структуры и его использование
После того как настраиваемый код создан, его название появляется в списке настраиваемых полей на вкладке Custom Fields (Настраиваемые поля), и для каждого ресурса можно определить его значение путем выбора из раскрывающегося списка (рис. 13.30, файл 19.mрр).
Чтобы воспользоваться кодом структуры, находясь в представлении Resource Sheet (Лист ресурсов), сгруппируем ресурсы по этому полю. Для этого откроем диалоговое окно настройки группировки с помощью команды меню Project > Group by > Customize Group By (Проект > Группировка > Настройка группировки) и в качестве поля группировки выберем поле Код отдела (подробнее о группировке см. в разделе «Группировка» урока 4). На рис. 13.31 видно, как выглядит диаграмма после применения группировки (файл 19.mрр).

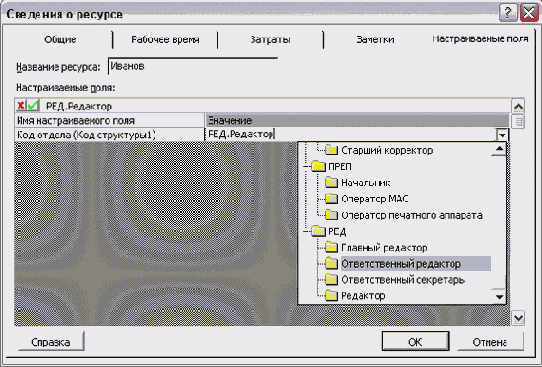

Рис. 13.30. Выбираем значение настраиваемого кода из раскрывающегося списка
Рис. 13.31. Вид диаграммы после применения группировки по созданному коду структуры
На диаграмме код для главного редактора отображается как РЕД.Главный редактор, то есть как код структуры, а код для редакторов — как Редакторы. Это случилось потому, что при формировании таблицы подстановки мы заполнили поле Description (Описание) напротив кода РЕД. Редактор, и именно значение этого поля отображается при группировке.
Что нового вы узнали?
Как вносить в план дополнительную информацию о задачах, ресурсах и назначениях. Как настраивать и просматривать коды структуры задач (коды WBS (СДР)). Как указывать приоритет задачи и группу, к которой относится ресурс. Как описывать задачи, ресурсы и назначения с помощью заметок, сохраняя документы в плане проекта. Как вводить гиперссылки для задач, ресурсов и назначений. Как создавать настраиваемые поля, вводить в них значения и отображать эти значения на диаграмме Ганта и в таблицах. Как создавать настраиваемые поля с выбором значений из списка. Как использовать формулы в настраиваемых полях, отображать сводные результаты и индикаторы. Как создавать настраиваемые коды структуры, вводить их значения и использовать при группировке данных.
